O esquema do circuito em questão pode ser utilizado para...

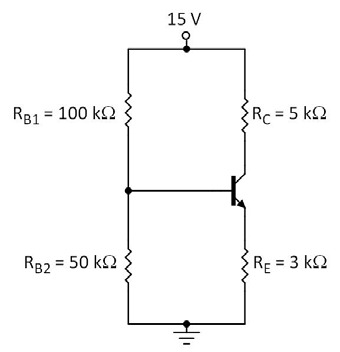

O esquema acima ilustra um circuito de polarização empregando um TBJ do tipo npn. Considerando que a tensão do terminal de base esteja 0,7 V acima daquela do terminal de emissor, e que o ganho de corrente de emissor comum () seja igual a 200, julgue os itens que se seguem.
O esquema do circuito em questão pode ser utilizado para amplificação de sinais conectados capacitivamente ao terminal de base, adotando-se a configuração emissor comum. Nessa situação, o ganho de tensão é diretamente proporcional à resistência RC , que pode ser selecionada como arbitrariamente alta. Por sua vez, o resistor RE , que é normalmente conectado em paralelo a um capacitor de desvio, é imprescindível para garantir estabilização do ponto de operação diante de eventuais variações térmicas.
