Observe o croqui dos pontos da instalação elétrica de um circuito de iluminação do comp...

Ano: 2019
Banca: Fundação de Apoio ao Desenvolvimento do Ensino Superior do Norte de Minas - COTEC FADENOR
Prova: COTEC - FADENOR - Prefeitura - Técnico - Área: Eletricidade - 2019

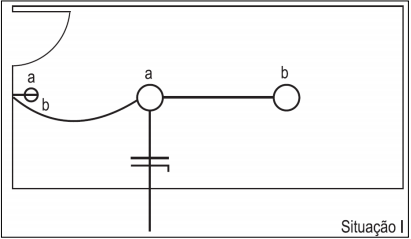

Observe o croqui dos pontos da instalação elétrica de um circuito de iluminação do compartimento a seguir (situação I).

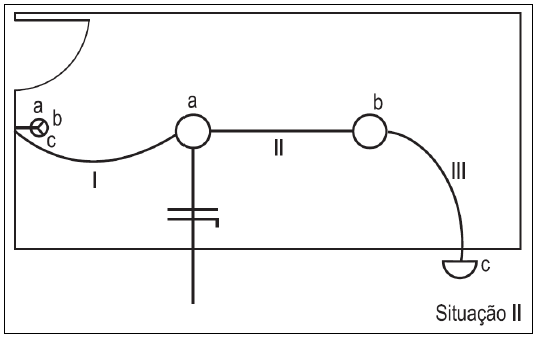

Na reforma da construção, foi criado mais um ponto de iluminação no mesmo circuito, com acionamento independente dos demais pontos, conforme indicado no croqui (situação II).


Completando o diagrama unifilar, constata-se que, após a reforma (situação II), a quantidade de condutores nos trechos I, II e III é, respectivamente,


A

5, 5 e 2.

B

5, 4 e 3.

C

4, 3 e 2.

D

4, 4 e 3.

E

3, 3 e 2.
