Considere o circuito abaixo:Sabendo-se que a tensão sobre o resistor de 50 Ω é de 1,2 V...

Ano: 2016
Banca: Fiotec/Fiocruz
Prova: Fiotec/Fiocruz - FIOCRUZ - Técnico em Saúde Pública - Área: Eletrônica - 2016

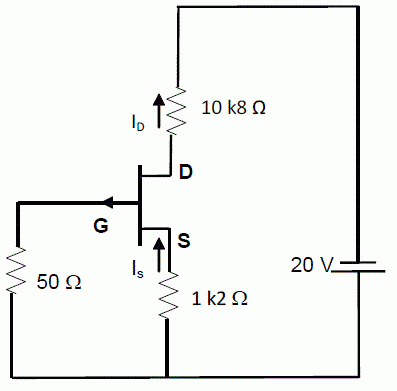

Considere o circuito abaixo:


Sabendo-se que a tensão sobre o resistor de 50 Ω é de 1,2 V e que sobre o resistor 10K8 Ω é de 8 V, o valor de ID, em m A, vale:

A

0.

B

1.

C

2.

D

3.

E

4.
