A figura 2, Circuito, serve como base para responder às questões 28 e 29. Figura 2 - Circuito A resistência equivalente do circuito da figura visto pelos terminais a e b é:

A resistência equivalente do circuito da figura visto pelos...

Q1792809

Prova: SELECON - EMGEPRON - Técnico de Projetos Navais - Área: Técnico em Eletricidade - 2021

A figura 2, Circuito, serve como base para responder às questões 28 e 29.

Imagem associada para resolução da questão

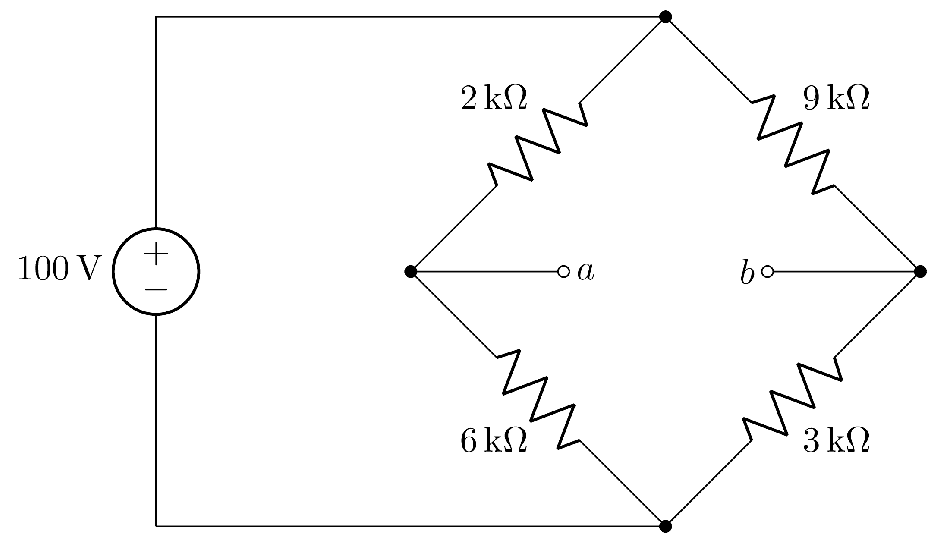

Figura 2 - Circuito

A resistência equivalente do circuito da figura visto pelos terminais a e b é:

3750Ω

3250Ω

4750Ω

4250Ω
