A tubulação de parte de um sistema hidráulico de controle é mostrada na Figura abaixo. ...

Ano: 2015
Banca: Fundação CESGRANRIO - CESGRANRIO
Prova: CESGRANRIO - Petrobras Distribuidora S.A. - Técnico de Manutenção Júnior - Área Mecânica - 2015

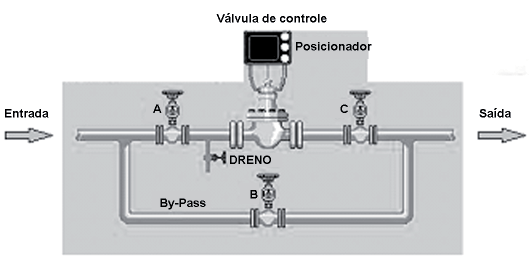

A tubulação de parte de um sistema hidráulico de controle é mostrada na Figura abaixo.



Se a válvula de controle estiver aberta, uma das possibilidades de o fluido na entrada NÃO chegar à saída ocorre quando as válvulas A, B e C estão, respectivamente,

A

aberta, fechada e aberta

B

aberta, aberta e fechada

C

fechada, aberta e fechada

D

fechada, aberta e aberta

E

fechada, fechada e aberta
