Assinale a alternativa correta com relação aos tipos de...

Ano: 2021
Banca: Fundação de Estudos e Pesquisas Socioeconômicos - FEPESE
Prova: FEPESE - Prefeitura de Balneário Camboriú - Eletricista - 2021

Figura 1

Responda às questões 12, 13 e 14 com base nesta figura.

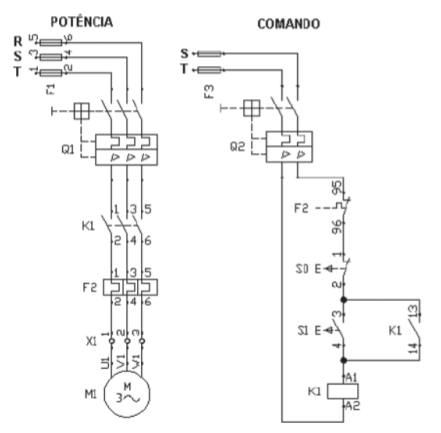

A figura abaixo mostra o diagrama elétrico de potência e comando de um comando manual para acionamento de motor elétrico de indução trifásico.

Imagem associada para resolução da questão

Assinale a alternativa correta com relação aos tipos de botoeiras e as suas funções utilizadas no sistema de acionamento proposto.

A

1 botoeira NF (S0) para ligar o motor e 1 botoeira NA (S1) para desligar o motor.

B

1 botoeira NA (S0) para ligar o motor e 1 botoeira NA (S1) para desligar o motor.

C

1 botoeira NA (S1) para ligar o motor e 1 botoeira NF (S0) para desligar o motor.

D

1 botoeira NA (K1) para ligar o motor e 1 botoeira NF (F2) para desligar o motor.

E

1 botoeira NF (K1) para ligar o motor e 1 botoeira NA (F2) para desligar o motor.
