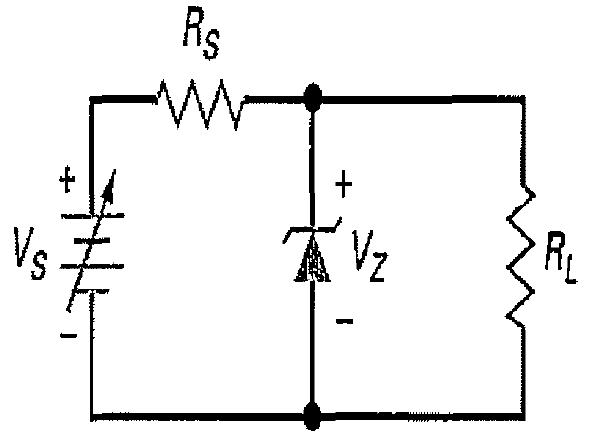

Analise o circuito a seguir, onde o diodo Zener apresenta tensão de ruptura de Zener de 10 V:

Imagem associada para resolução da questão

Calcule a corrente no diodo Zener e assinale a opção correta.

Dados: V_s = 12 V;

______R_s = 1 k $Ω$ ; e

______R_L = 8 k $Ω$ .

0 mA

0,75 mA

1,25 mA

1,33 mA

2 mA
