Marque V para as afirmativas verdadeiras e F para as...

Q2676964

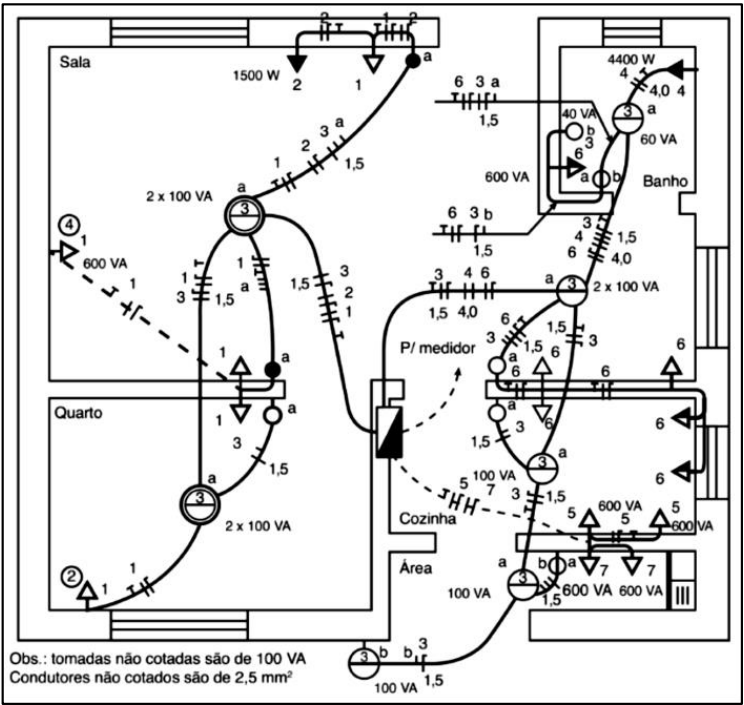

Considere a imagem que evidencia tensão de alimentação monofásica de 220 V para responder às questões 24 e 25.

Imagem associada para resolução da questão

Marque V para as afirmativas verdadeiras e F para as falsas.

( ) Segundo a ABNT NBR-5410, a potência total das tomadas de uso especial é de 5.900 W, devendo utilizar um disjuntor de proteção mínima de 30 A.

( ) O quadro de distribuição encontra-se, aproximadamente, no centro geométrico da planta baixa.

( ) O quadro de distribuição possui sete disjuntores de proteção.

( ) O circuito de iluminação possui 960 VA e utiliza como bitola mínima 2,5 mm².

( ) Há três eletrodutos embutidos no piso. Os restantes são embutidos no teto.

A sequência está correta em

V, V, F, F, V.

V, V, F, V, V.

F, V, V, F, F.

F, F, V, V, F.
