Considere o desenho abaixo, cujas dimensões são dadas em mm. Tendo a necessidade de tor...

Ano: 2008
Banca: Fundação Carlos Chagas - FCC
Prova: FCC - Metrô SP - Usinador Ferramenteiro - 2008

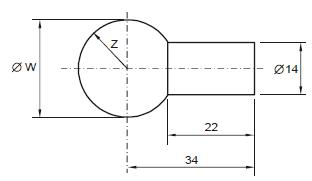

Considere o desenho abaixo, cujas dimensões são dadas em mm.

Tendo a necessidade de tornear a peça e conhecendo as medidas fornecidas, o valor calculado do diâmetro W é

A

12,0

B

13,9

C

24,0

D

27,8

E

28,0
