A figura a seguir corresponde à planta de fôrma do pavimento térreo de uma edificação. As questões 26 e 27 referem-se a ela. Com base nos dados da planta, o vão livre l0, em metros, do primeiro tramo da viga V1, é de

Com base nos dados da planta, o vão livre l0, em metros, do...

Q919152

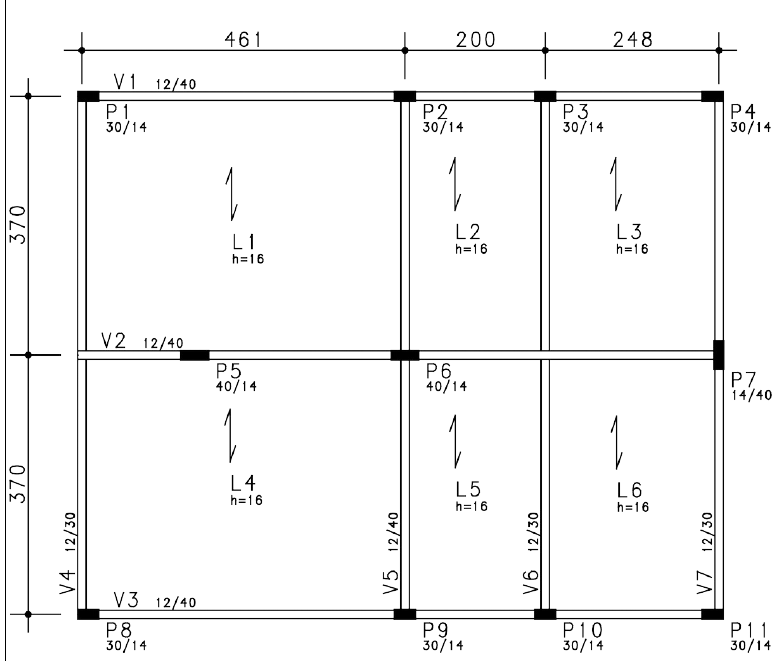

A figura a seguir corresponde à planta de fôrma do pavimento térreo de uma edificação. As questões 26 e 27 referem-se a ela.

Imagem associada para resolução da questão

Com base nos dados da planta, o vão livre l₀, em metros, do primeiro tramo da viga V1, é de

4,82

4,61

4,46

4,22
