A opção pela ferramenta CAD, 2D e 3D, é feita quando se pretende realizar projetos técnicos, onde os aspectos gráficos são de grande importância, precisos e detalhados. Todas essas disponibilidades resultam em projetos realizados com maior rapidez e eficiência.
Ao desenhar objetos com a rapidez necessária, onde a direção é essencial no projeto, o projetista deve usar, restritamente, as direções horizontal e vertical do sistema de coordenadas do usuário.
O comando do CAD, que utiliza esse sistema de coordenadas e um apontador para desenhar por meio de dois pontos está no modo
ortho.
rendercrop.
shading.
tile.
unisolate.
O software AutoCAD possui duas áreas específicas de trabalho: model space e paper space. A primeira, model space, é destinada à criação e elaboração do desenho e é normalmente utilizada em escala real, tendo o milímetro (mm) como unidade padrão. A segunda, paper space, é utilizada para a formatação da folha de desenho do programa.
As escalas utilizadas no model space e no paper space, respectivamente, são
Escala real de 1:1 e escala definida pelo usuário através da fórmula 1000/escala XP.
Escala de ampliação de 2:1 e definida em escala real de 1:1.
Escala de redução de 1:5 e definida em escala de ampliação de 2:1.
Escala de ampliação 2:1 e definida pelo usuário através da fórmula 1000/escala XP.
Escala definida pelo usuário através da fórmula 1000/escala XP e Escala real de 1:1.
O AutoCAD possui um comando que cria uma curva suave que passa por ou se aproxima de um conjunto de pontos de ajuste. Esse comando é utilizado, por exemplo, para ligar pontos de curvas de nível, traçar rios e desenhar eletrodutos em planta baixa.
Esse comando denomina-se
Polygon (Polígono).
Polyline (Polilinha).
Polar array (Matriz polar).
Spline.
Align (Alinhar).
Após o desenho ser concluído no AutoCAD, é necessário imprimilo utilizando o comando Plot (Imprimir). Na interface de impressão do programa existe uma seção que determina qual porção do desenho será impressa, podendo ser selecionadas as opções Display (Exibição), Window (Janela) e Limits (Limites).
Essa seção denomina-se
Drawing orientation (Orientação do desenho).
Plot area (Área de plotagem).
Paper size (Tamanho do papel).
Plot styles (Estilo de plotagem).
Plot offset (Deslocamento da plotagem).
O AutoCAD e o CorelDRAW são softwares de aplicações gráficas com finalidades distintas. Em relação as aplicações gráficas, marque verdadeiro (V) ou falso (F) nas afirmativas abaixo:
(__)O AutoCAD trabalha somente com imagens vetoriais, não permitindo modelagem 3D.
(__)O CorelDRAW é utilizado para criação e edição de gráficos vetoriais, como logotipos e ilustrações.
(__)O AutoCAD é um software voltado principalmente ao design assistido por computador (CAD), muito usado em engenharia e arquitetura.
(__)O CorelDRAW é ideal para trabalhos de diagramação e impressão gráfica.
Assinale a alternativa que apresenta a sequência CORRETA, de cima para baixo.
F, V, V, V.
F, F, V, V.
V, F, F, V.
V, V, F, F.


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Sobre softwares utilizados em desenho técnico, é correto afirmar:
O QGIS é usado exclusivamente para modelagem 3D de edificações.
Programas CAD não permitem cotagem automática.
O uso de CAD elimina a necessidade de normas da ABNT.
Os programas GIS são restritos a desenhos artísticos.
O AutoCAD permite criar, editar e plotar desenhos técnicos em formato digital.
A conduta ética do técnico em desenho inclui:
Realizar alterações em projetos sem autorização do responsável técnico.
Zelar pela qualidade do trabalho, manter sigilo e seguir normas legais e técnicas.
Compartilhar documentos internos sem controle.
Priorizar prazos em detrimento da segurança técnica.
Divulgar dados de obras públicas sem autorização.
O comando ZOOM do AutoCAD permite visualizar todo o desenho em uma área gráfica, sendo que o subcomando EXTENTS:
Move o desenho para o centro da tela, sem alterar a escala de visualização.
Define um ponto fixo para rotacionar a visualização do modelo.
Amplia apenas a região selecionada pelo usuário, sem exibir o restante do desenho.
Ajusta automaticamente a visualização para exibir toda a área desenhada na tela.
Restaura o último nível de aproximação utilizado antes do comando.
No contexto do desenho técnico aplicado à construção civil, um corte transversal em planta serve para:
Mostrar o perímetro do terreno.
Indicar a direção do vento predominante.
Representar o acabamento das fachadas.
Representar detalhes internos não visíveis na vista superior.
Indicar as medidas externas do lote.
Observe a imagem a seguir:

(PET UFMG, 2022.)
Comando do AutoCAD, acessado na barra localizada no canto inferior direito, conforme figura, que possibilita a execução de desenhos cujas curvas fazem sempre um ângulo de 90° entre si. Dessa forma, quando se deseja traçar linhas retas na horizontal ou vertical, é interessante o uso deste comando para facilitar a vida do usuário. É facilmente acessado através da tecla F8. Tal comando do AutoCAD é o:
Arc.
Copy.
Ortho.
Elipse.


Seu próximo nível começa aqui
Seu desenvolvimento não pode ter limites. Garanta sua Assinatura Ilimitada e libere uma preparação completa com os melhores professores do Brasil.
No processo de reprodução gráfica de projetos, a plotagem refere-se:
À impressão em escala correta, por meio de plotter ou impressora técnica.
À reprodução de cópias manuais em papel vegetal.
À ampliação fotográfica do desenho.
Ao uso de scanner para digitalização de croquis.
À cópia heliográfica em negativo azul.
No AutoCAD, o comando que cria cópias paralelas ao objeto selecionado é:
ARRAY.
OFFSET.
MIRROR.
FILLET.
TRIM.

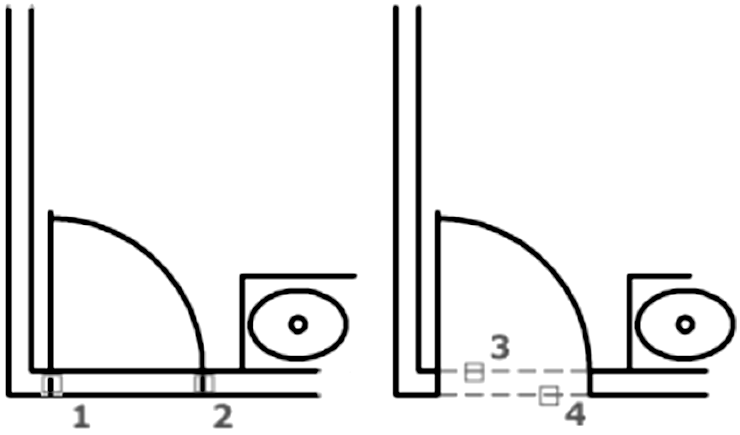

No uso das ferramentas do AutoCad 2018, um comando tem por objetivo cortar e aparar objetos a partir do ponto de encontro com outros objetos. Para usá-lo, inicia-se com a seleção do objeto empregado como referência e, em seguida, pressiona-se a tecla . Na sequência dos procedimentos empregados, seleciona-se o objeto a ser cortado, que cruza com o de referência. Nesse contexto, observe a figura abaixo, que ilustra o caso que se refere à existência de dois ou mais objetos de referência, sendo a meta cortar objetos entre eles.
Esse comando é conhecido por:

HATCH
SCALE
SNAP
TRIM
No AutoCAD, ao utilizar o sistema de coordenadas cartesianas, o ponto de origem é o local de referência para a criação de objetos bidimensionais. Assinale a alternativa que compreende o valor padrão das coordenadas X e Y no ponto de origem desse sistema.
X = 1 e Y = 1
X = 0 e Y = 1
X = -1 e Y = 0
X = 0 e Y = 0
X = 1 e Y = -1
Assinale a alternativa que apresenta corretamente o atalho do software AutoCad para refazer a última ação.
Ctrl+W
Ctrl+Shift+Z
Ctrl+Y
Ctrl+Z


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Marque a alternativa que equivale ao ângulo formado para representação do desenho isométrico.
45°.
90°.
50°
120°.
O uso de coordenadas polares é essencial para posicionar elementos de forma precisa e eficiente. Assinale a alternativa CORRETA que contenha os dois tipos principais de coordenadas polares utilizadas no AutoCAD.
Coordenadas Polares Primárias e Secundárias
Coordenadas Polares Fixas e Variáveis
Coordenadas Polares Absolutas e Relativas
Coordenadas Polares Principais e Alternativas
Coordenadas Polares Constantes e Dinâmicas
No ambiente do AutoCAD, os comandos relacionados à inserção, criação e edição de blocos são fundamentais para o desenvolvimento de desenhos técnicos precisos e eficientes. Esses comandos permitem aos usuários organizar e reutilizar elementos gráficos, contribuindo para a produtividade e consistência do projeto. Diante do exposto, assinale a alternativa correta referente aos comandos de inserção, criação e edição de blocos no AutoCAD.
O comando EXPLODE é utilizado para converter blocos em objetos individuais no desenho técnico.
O comando INSERTBLOCK permite criar um novo bloco a partir de objetos selecionados no desenho técnico.
O comando BEDIT é utilizado para inserir um bloco já existente em outro desenho técnico.
O comando COPY é utilizado para editar a definição de um bloco já existente no desenho técnico.
O comando RENAMEBLOCK permite renomear um bloco já inserido no desenho técnico.
O AutoCAD Civil 3D dispõe de recurso que importa imagens georreferenciadas para o software.
Esse recurso é habilitado ao inserir o seguinte comando:
MAPINSERT
GEOMAP
MAPGEO
INSERTGEO
INSERTMAP
Sobre a barra de status do software AutoCAD, marque a alternativa que corresponde à ferramenta que fornece uma forma de especificar localizações precisas em objetos sempre que você for solicitado a inserir um ponto dentro de um comando.
Snap.
Modo orto.
Rastreamento polar.
Desenho isométrico.
