Questões de Concurso sobre Elétrica / Eletrônica

Durante a instalação de um novo farol de LED em um veículo, um eletricista de autos enfrenta a tarefa de integrar o sistema de iluminação ao computador de bordo, que controla automaticamente a intensidade da luz com base nas condições externas. Qual é a abordagem correta para garantir que o novo farol de LED funcione em harmonia com o sistema de controle automático de luz do computador de bordo?

Considerando a crescente complexidade dos sistemas elétricos automotivos e a necessidade de manutenção segura destes, os eletricistas de autos devem estar equipados com os EPIs (Equipamentos de Proteção Individual) adequados para prevenir acidentes, especialmente ao trabalhar com alta tensão. Qual equipamento de proteção é essencial para um eletricista de autos ao realizar diagnósticos e reparos em sistemas elétricos de veículos híbridos ou elétricos, onde as tensões podem ser significativamente mais altas que em veículos convencionais?

Uma corrente elétrica de 10A passa por uma resistência de 50 ohms. A potência dissipada nesse resistor equivale a:

Identifique o conjunto de componentes mecânicos representado na figura abaixo:

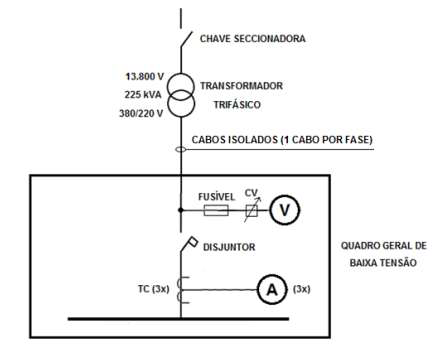

Analisando o diagrama elétrico abaixo é correto afirmar que o fusível ali representado tem a função de:

Em uma instalação elétrica de corrente alternada do tipo monofásica, com o devido aterramento, 3 fios alimentam uma tomada convencional, sendo correto afirmar:

O carregador de bateria de uma parafusadeira elétrica é do tipo bivolt (127-220VAC) e desempenha exatamente a mesma potência seja em redes 127V ou 220V. Sendo assim é correto dizer:

Em um sistema elétrico veicular, em geral, são utilizados circuitos de corrente contínua para acionamento de dispositivos. Como é chamado o dispositivo eletromecânico capaz de acionar um circuito de alta corrente através de uma bobina acionada por um segundo circuito de baixa corrente?

Ao preparar a estrutura da rede de distribuição aérea no engastamento simples do poste, o terreno em volta do poste deve ser reconstruído, socando-se e compactando-se as camadas de terra até o nível do solo, a cada:

Qual dos equipamentos a seguir pode ser usado pelo eletricista para fazer medições relativas a intensidade da corrente elétrica em um sistema predial, antes de iniciar a manutenção da rede:

Qual dos dispositivos a seguir é desenvolvido para proteção individual do eletricista contra choques elétricos no momento da manutenção das redes elétricas:

Dada uma carga com uma potência ativa de 10 kW e uma potência reativa de 8 kVAR e considerando que a tensão aplicada é de 380 V, qual é o fator de potência dessa carga?

O amperímetro é um instrumento cuja função é medir a corrente elétrica. Sobre o amperímetro, analise a sentença abaixo:

Considerando duas cargas em série, L1 e L2, se o amperímetro for ligado em paralelo com a carga L1 e em série com a carga L2, a corrente que passará pelo instrumento será limitada apenas pela resistência da carga L2 (1ª parte). O amperímetro deve ser conectado em paralelo com o circuito ao medir a corrente (2ª parte). Se um amperímetro for ligado em série com um circuito, a corrente será toda desviada pelo instrumento e, em consequência, ocorrerá um curto-circuito (3ª parte).

Quais partes estão corretas?

A proteção contra choques elétricos pode ser garantida apenas pela instalação de dispositivos de proteção em uma única fase do sistema elétrico, sem a necessidade de considerar a aterragem ou o dimensionamento adequado dos condutores. Além disso, o uso de dispositivos de proteção como disjuntores diferenciais é redundante, pois a proteção das instalações é suficiente apenas pela escolha correta dos cabos e a sua isolação.

Os instrumentos de medição elétrica, como multímetros, osciloscópios e amperímetros, são essenciais para a análise e manutenção de sistemas elétricos. Eles permitem a medição precisa de grandezas como tensão, corrente e resistência, facilitando a identificação de falhas e a verificação da integridade dos circuitos. Além disso, a escolha correta do instrumento e a sua calibração adequada são fundamentais para garantir a precisão dos dados obtidos e a segurança operacional dos sistemas elétricos.

Um eletricista atua como socorrista em um canteiro de obras onde há risco constante de acidentes elétricos devido à exposição a cabos de alta tensão e equipamentos energizados. Em um cenário onde um colega de trabalho sofre uma descarga elétrica, qual é a primeira ação que o socorrista deve executar?

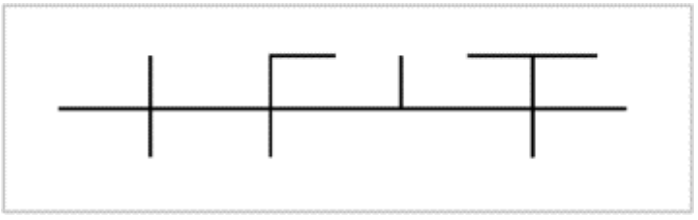

De acordo com a figura abaixo, assinale a alternativa que representa o real significado da simbologia adotada pela ABNT, respectivamente.

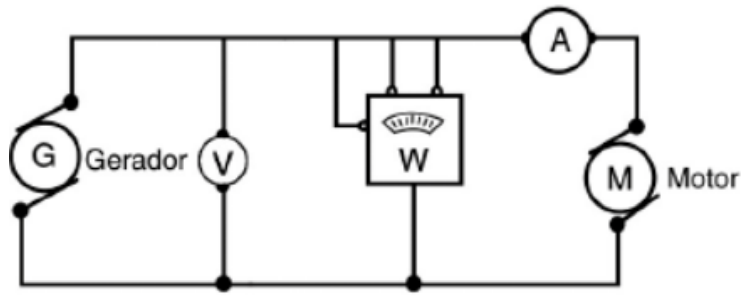

A figura abaixo mostra um gerador alimentando um motor. Um multímetro está medindo a tensão eficaz, um multímetro está medindo a corrente eficaz e um wattímetro está medindo a potência ativa.

Assinale a alternativa correta em relação ao exposto.

Analise a senoide abaixo e determine a sua frequência, considerando o valor com duas casas decimais:

$\mathbf{v}(\mathbf{t})=120\mathbf{c}\mathbf{o}\mathbf{s}(50\mathbf{t}+45°)$

Os instrumentos de medição elétrica, como multímetros e osciloscópios, podem medir diretamente a energia elétrica dissipada em um circuito sem precisar de componentes adicionais. Além disso, eles são projetados para calcular automaticamente a eficiência do circuito com base nas leituras de tensão e corrente, fornecendo uma análise detalhada do desempenho do sistema elétrico.
