Calcule a queda de tensão de cada resistor e assinale a alternativa correta que corresponde a V2 e V4.


Imagem associada para resolução da questão


Dados: R1=50Ω, R2=40Ω, R3=20Ω e R4=10Ω.


A

100V e 10V


B

80V e 20V


C

40V e 30V


D

20V e 40V

Avalie os materiais listados abaixo.


I- Conjunto de contravoltagem

II- Mufla.

III- Mastro H

IV- Sinalizadores

V- Elo fusível


Os materiais utilizados em um Sistema de Proteção contra Descargas Atmosféricas - SPDA são apresentados em


A

I e V.


B

I, III e IV.


C

II, IV e V.


D

II e III.

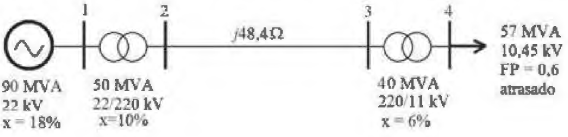

Para o diagrama unifilar de um sistema de potência trifásica, ambos os transformadores têm conexão Y/Y e são compostos por um banco de transformadores monofásicos, conforme figura a seguir.

Considere como potência base 1 OOMVA e tensão base no lado do gerador de 22kV.


Imagem associada para resolução da questão


A impedância equivalente por unidade (em pu) vista pelo gerador (barra 1) até a carga (barra 4), o módulo da corrente que passa pela linha de transmissão (em pu) e as perdas na linha (em MW), respectivamente, são:


A

0,65; 0,6; 3,6


B

0,65; 0,8; 6,4


C

0,45; 0,6; 0


D

0,45; 0,8; 0

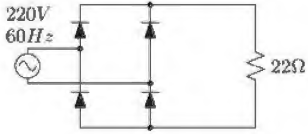

A figura a seguir apresenta um retificador monofásico em ponte completa, alimentado por uma fonte CA de 220V e atendendo a uma carga de 22. Considerando que os diodos são ideais, o valor da potência ativa ( em W) que a fonte entrega ao sistema retificador-carga é:

Imagem associada para resolução da questão


A

733


B

1.466


C

2.200


D

4.400

Ano: 2021
Prova: SELECON - EMGEPRON - Técnico de Projetos Navais - Área: Técnico em Eletrônica - 2021

A tabela 1, de tensão termoelétrica, deve ser utilizada para responder à questão 34.

°C

0

1

2

3

4

5

6

7

8

9

Tensão Termoelétrica (m V)

0

0,00

0,05

0,10

0,15

0,20

0,25

0,30

0,35

0,40

0,45

10

0,50

0,55

0,60

0,65

0,70

0,75

0,80

0,85

0,90

0,95

20

1,00

1,05

1,10

1,15

1,20

1,25

1,30

1,35

1,40

1,45

30

1,50

1,55

1,60

1,65

1,70

1,75

1,80

1,85

1,90

1,95

40

2,00

2,05

2,10

2,15

2,20

2,25

2,30

2,35

2,40

2,45

50

2,50

2,55

2,60

2,65

2,70

2,75

2,80

2,85

2,90

2,95

60

3,00

3,05

3,10

3,15

3,20

3,25

3,30

3,35

3,40

3,45

70

3,50

3,55

3,60

3,65

3,70

3,75

3,80

3,85

3,90

3,95

80

4,00

4,05

4,10

4,15

4,20

4,25

4,30

4,35

4,40

4,45

90

4,50

4,55

4,60

4,65

4,70

4,75

4,80

4,85

4,90

4,95

Tabela 1 - Tensão Termoelétrica de um termopar

A temperatura na carcaça de um motor foi medida utilizando dois sensores: um termopar, cuja medição foi de 2,75 mV e um LM35, cuja medição foi de 800 mV. Supondo que a tensão termoelétrica do termopar é dada pela tabela 1 e que a constante do LM35 seja 10 mV/°C, a temperatura na junta de referência do termopar vem a ser:


A

16°C


B

25°C


C

55°C


D

80°C
