O transformador de corrente (TC) é um equipamento elétrico usado na conversão de corrente em tensão.

Considerando-se um transformador ideal com N_p espiras no primário e N_s espiras no secundário, ao se aplicar uma fonte de tensão senoidal Vp no primário, espera-se que a tensão no secundário seja V_s = V_p ∙ N_s / N_p, em regime permanente

Assinale a alternativa que corresponde ao tipo de lâmpada descrito abaixo.

“São constituídas de um filamento de tungstênio enrolado geralmente em forma espiralada que atinge a incandescência com a passagem de uma corrente elétrica e de um bulbo de vidro transparente, translúcido ou opaco, cheio de gás quimicamente inerte, como o nitrogênio, que evita a oxidação do filamento.”

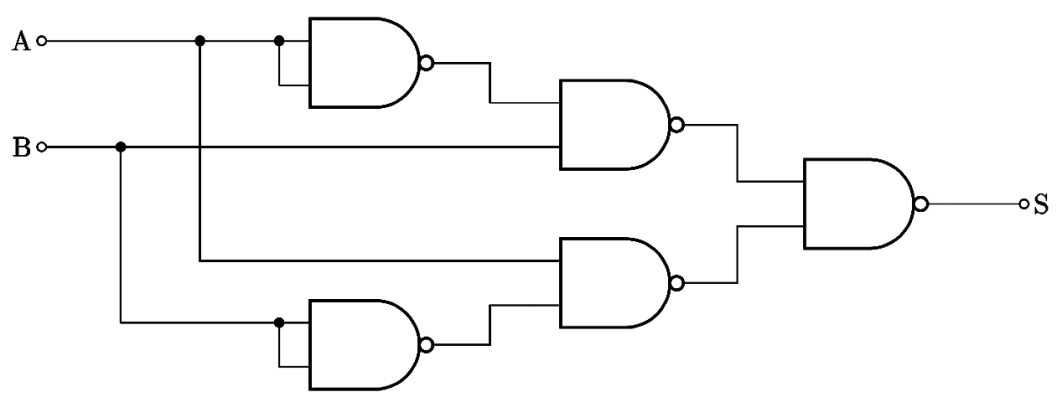

A figura 3 mostra um circuito lógico.

Adaptado de IDOETA, I. V.; CAPUANO, F. G. Elementos de Eletrônica Digital, 2008.

Figura 3 – Circuito lógico

O circuito lógico da figura 3 utiliza apenas portas NÃO E para representar uma porta:

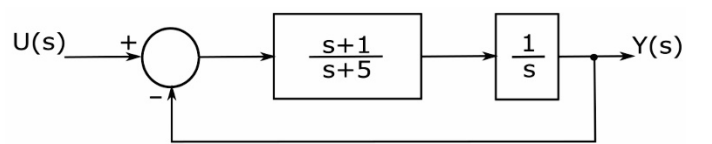

A imagem a seguir mostra um sistema de controle em malha fechada, em que uma planta do tipo integrador é controlada por um compensador com um polo e um zero. Para esse sistema, a função de transferência G(s) = Y(s)/U(s) é estável, pois seus dois polos possuem parte real negativa.
