Questões de Concurso sobre Elétrica / Eletrônica

A especificação de um fusível se dá de acordo com a norma IEC 60269 (NBR 11841). Assinale a alternativa que contém a especificação correta de um fusível para proteção de semicondutores e linha de forma combinada.

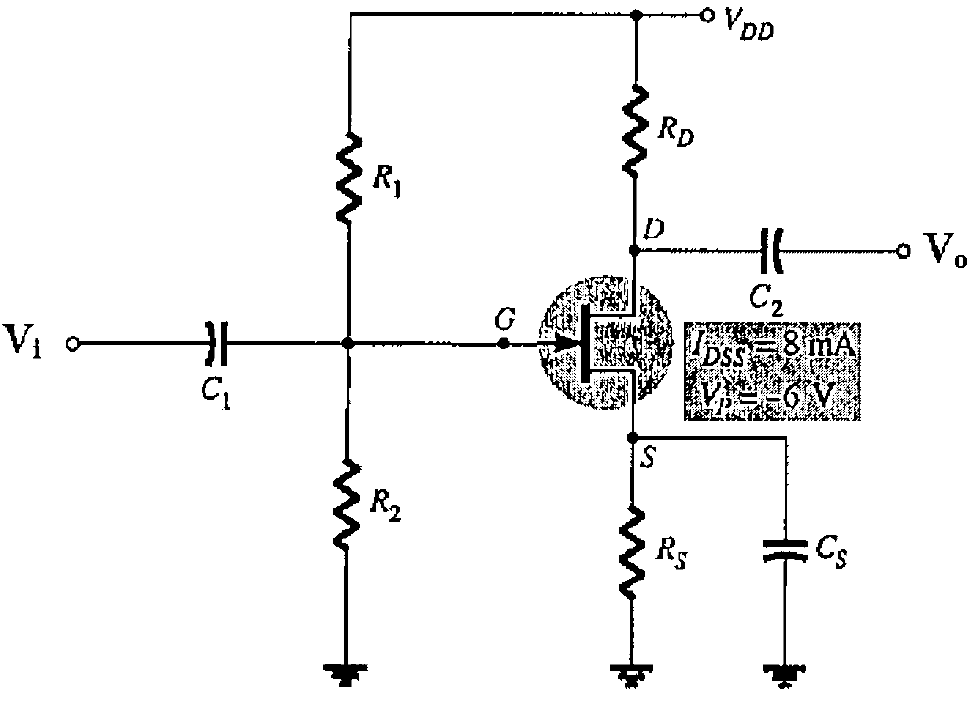

Observe o circuito abaixo:

Calcule a tensão de polarização V_DS do circuito e assinale a opção correta.

Dados: R₁ = 15 k$\Omega$;

______R₂ = 1 k$\Omega$;

______R_D = 3,3 k$\Omega$;

______R_s = 2 k$\Omega$;

______V_DD= 16V; e

$I_D=I_{DSS}{\left(1-\frac{V_{GS}}{V_P}\right)}^2$

Analise o circuito abaixo:

A partir do circuito acima, calcule, respectivamente, os valores aproximados das correntes i₁ e i₂ e assinale a opção correta.

A respeito dos padrões elétricos e convenções, observe os símbolos padrões relacionados abaixo:

Assinale a opção que apresenta a identificação correta dos símbolos padrões acima.

A figura abaixo mostra o visor de leitura de um amperímetro analógico.

Analise as afirmativas abaixo em relação à figura:

1. O instrumento possui escala não linear.
2. O instrumento pode medir somente corrente alternada.
3. O instrumento é adequado para medições na posição vertical.

Assinale a alternativa que indica todas as afirmativas corretas.
