Questões de Concurso sobre Elétrica / Eletrônica

A relutância magnética está para circuitos magnéticos assim como a resistência está para circuitos elétricos.

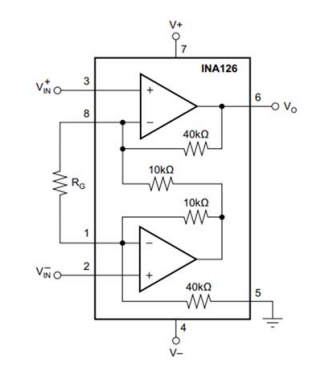

A imagem a seguir apresenta um simples circuito de amplificador de instrumentação, utilizando o dispositivo INA126. Nesse circuito, a tensão de saída V_o é proporcional à diferença entre as tensões dos pinos 3 e 8. Ao analisar o circuito, considerando-se todos os componentes como ideais, obtém-se que o ganho aumenta com a redução da resistência externa R_G.

Nos motores de indução monofásicos com capacitor interno, quando o motor atinge velocidade nominal, a chave centrífuga tem o objetivo de:

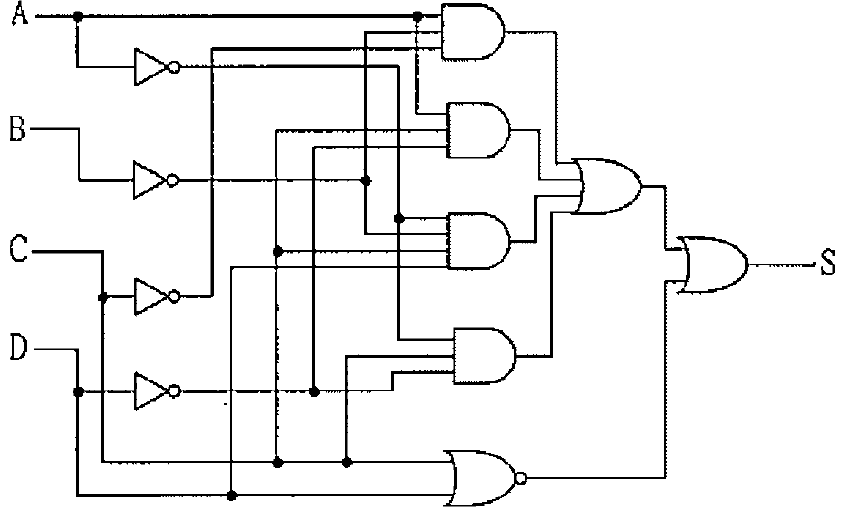

Observe o circuito abaixo:

Assinale a opção que apresenta a expressão lógica S do circuito acima.

Com relação ao que estabelece a NBR 5410 — Instalações elétricas de baixa tensão —, sobre os critérios básicos para o dimensionamento mínimo do condutor neutro, marque V para verdadeiro e F para falso. Em seguida, assinale a alternativa com a sequência correta.

( ) O condutor neutro pode ser comum a mais de 1 (um) circuito.

( ) Em circuitos monofásicos, a seção do condutor neutro deve ser igual à do condutor fase.

( ) Quando a seção dos condutores fase de um circuito trifásico com neutro for superior a 25mm² , a seção do condutor neutro pode ser superior à seção dos condutores fase.

( ) A seção do condutor neutro em circuito com duas fases e neutro não deve ser inferior à dos condutores fases, podendo ser igual se a taxa de terceira harmônica e seus múltiplos for superior a 33%.
