Assinale a alternativa verdadeira a respeito dos estabilizadores e nobreaks utilizados em instalações elétricas de baixa tensão.
O nobreak do tipo off-line mantém o inversor permanentemente em operação, isolando totalmente a carga das variações da rede elétrica.
O intervalo entre a interrupção da rede elétrica e o instante em que o nobreak passa a alimentar a carga por meio de suas baterias é denominado tempo de transferência.
O nobreak on-line, também conhecido como dupla conversão, apresenta tempo de transferência superior ao do tipo off-line.
O uso de estabilizador é obrigatório em todas as instalações que possuam nobreaks de dupla conversão.
A autonomia de um nobreak depende diretamente da capacidade das baterias e da potência consumida pela carga, sendo aproximadamente constante mesmo quando a carga é reduzida à metade.
Segundo a norma NBR 5410, no esquema de aterramento do tipo TT, um ponto de alimentação, normalmente o neutro, é aterrado.
Certo
Errado
Considere as informações sobre procedimentos de trabalho em instalações elétricas para responder à questão.
Julgue as afirmativas a seguir e assinale a alternativa que apresenta a sequência correta.
I. A marcação antecipada dos pontos onde serão executadas as instalações auxilia na organização do serviço e reduz a possibilidade de erros durante a execução.
II. A ausência de marcação dos pontos pode gerar retrabalhos, dificuldades de localização e até comprometimento do funcionamento da instalação.
III. A marcação dos pontos é dispensável quando a instalação elétrica é simples, pois não interfere na segurança do trabalho.
Verdadeiro – Verdadeiro – Falso
Falso – Verdadeiro – Verdadeiro
Verdadeiro – Falso – Falso
Falso – Falso – Verdadeiro
Verdadeiro – Verdadeiro – Verdadeiro
De acordo com a NBR 5410:2004, com relação aos critérios para a divisão da instalação em circuitos, é correto afirmar:
Em hipótese alguma pontos de tomada e pontos de iluminação devem ser alimentados por um circuito comum.
Devem ser previstos circuitos independentes somente para equipamentos com corrente nominal superior a 15 A.
Os pontos de tomada de cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias e locais análogos devem ser atendidos por circuitos exclusivamente destinados à alimentação de tomadas desses locais.
Os pontos de tomadas de uso específicos podem ser agrupados em um mesmo circuito, contanto que os equipamentos associados tenham a mesma finalidade e que a capacidade de condução de corrente dos condutores seja respeitada.
“O esquema de aterramento que possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distinto(s) do eletrodo de aterramento da alimentação” (NBR 5410). Esse esquema de aterramento é denominado de
TN-C.
TN-C-S.
TN-S.
TT.
IT.
As harmônicas são um distúrbio que, muitas vezes, para ser captado são necessários equipamentos de medição caros como analisadores de energia elétrica. Apesar de no Brasil não existir nenhuma norma, delimitada pela ANEEL, e imposta pelas concessionárias de energia elétrica aos clientes, os problemas ocasionados pelo aparecimento das harmônicas, principalmente em consumidores industriais, são constantes, a ponto de haver uma recomendação de quando a taxa de terceira harmônica e seus múltiplos forem superiores 33%, ou seja, a norma NBR 5410/2004 prevê a possibilidade de aumento da secção nominal no dimensionamento do condutor neutro, em relação aos condutores de fase.

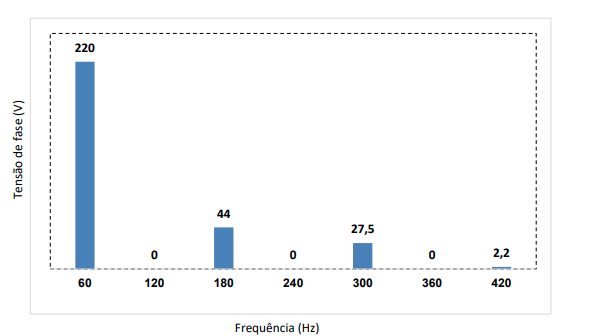

Em um circuito trifásico, com neutro, foi levantada uma curva que indicou a presença de harmônicas, como pode ser observado na figura.

Dadas as afirmativas em relação à figura,
I. Há harmônicas de sequência negativa na carga.
II. Não há harmônicas circulando no neutro dessa instalação elétrica.
III. É necessário efetuar o aumento do condutor do neutro dessa instalação elétrica.
IV. O Total Harmonic Distortion (THD) do sistema é inferior a 25%.
verifica-se que estão corretas apenas
I e II.
I e III.
I e IV.
II e III.
II e IV.
Na figura a seguir está representada uma forma de separação interna de um painel, conforme estabelece o conjunto verificado pela NBR IEC 60439.

No que se refere à disposição física desse painel, classificado com grau de proteção 64, avalie as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.
( ) Este painel não possui separação entre barramento, de 220V, e unidades funcionais. Está protegido contra enchentes e queda de objetos.
( ) É um painel protegido contra jatos d´água pura ou com partículas sólidas. Seus bornes, de 380V, estão no mesmo compartimento da unidade funcional associada.
( ) É um painel totalmente protegido contra poeira e projeções d´água. Seus bornes, de 440V, não estão no mesmo compartimento da unidade funcional associada.
( ) Este painel possui bornes e condutores externos separados dos barramentos, de 760V, e de suas unidades associadas. Estão protegidos contra objetos sólidos e queda vertical de gotas d´água.
As afirmativas são, respectivamente,
V – F – F – V.
F – F – V – F.
F – V – F – V.
V – V – V – F.
Relacione as colunas considerando suas definições. Em seguida, assinale a alternativa com a sequência correta.
1 – Barramento blindado
2 – Cabos aéreos isolados
3 – Cabos autossustentados
4 – Cabos não autossustentados
( ) Cabos que, com isolação adequada, não estando em contato com o solo nem instalados em eletrodutos ou canaletas, permanecem em contato direto com o ambiente. Podem ser autossustentados e não autossustentados.
( ) Componente da instalação constituído de condutor rígido, sustentado por isoladores e protegido por invólucro metálico ou material com resistência equivalente.
( ) Cabos aéreos que exigem dispositivos auxiliares para a sua sustentação e para resistir aos esforços decorrentes de sua instalação.
( ) Cabos aéreos que, devido à sua construção, resistem a todos os esforços mecânicos decorrentes de sua instalação, sem o emprego de dispositivos suplementares de sustentação.
2 - 1 - 3 - 4
1 - 3 - 2 - 4
2 - 1 - 4 - 3
4 - 2 - 3 - 1
Avalie as informações abaixo sobre padronização de cores para condutores elétricos de acordo com a NBR 5410.
I- Condutores fase: quaisquer cores menos a cor verde que é definida para condutores de proteção.
II- Condutores neutro: cor azul-clara.
III- Condutores de proteção (PE): cor verde ou verde e amarelo.
IV- Condutores neutro + proteção (PEN): cor branca com anilhas verde e amarelo nos pontos visíveis.
Está correto o que se afirma em
I e IV.
II e III.
II, III e IV.
IV somente.
Relacione as colunas quanto à definição que consta na NBR 5410. Em seguida, assinale a alternativa com a sequência correta.
1 – Proteção básica
2 – Proteção supletiva
3 – Proteção adicional
( ) Meio destinado a suprir a proteção contra choques elétricos quando massas ou partes condutivas acessíveis tornam-se acidentalmente vivas.
( ) Meio destinado a impedir contato com partes vivas perigosas em condições normais.
( ) Meio destinado a garantir a proteção contra choques elétricos em situações de maior risco de perda ou anulação das medidas normalmente aplicáveis, de dificuldade no atendimento pleno das condições de segurança associadas a determinada medida de proteção e/ou, ainda, em situações ou locais em que os perigos do choque elétrico são particularmente graves.
1 - 2 - 3
2 - 1 - 3
3 - 1 - 2
1 - 3 - 2
Assinale a alternativa incorreta, segundo a NBR 5410.
Os pontos de tomada destinados a alimentar mais de um equipamento devem ser providos com a quantidade adequada de tomadas.
Os pontos de tomada de uso específico devem ser localizados no máximo a 1,0 m do ponto previsto para a localização do equipamento a ser alimentado.
Nos casos em que for dada a potência nominal fornecida pelo equipamento (potência de saída), e não a absorvida, devem ser considerados o rendimento e o fator de potência.
A carga a considerar para um equipamento de utilização é a potência nominal por ele absorvida, dada pelo fabricante ou calculada a partir da tensão nominal, da corrente nominal e do fator de potência.
Na identificação de condutores em instalação predial, o condutor de proteção (PE) deve ser:
vermelho.
preto.
cinza.
azul-claro.
verde ou verde-amarelo.
Um circuito monofásico 220 V alimenta uma carga de 10 kW com fator de potência unitário. Os condutores são de cobre, isolação PVC (70 oC), instalados em eletroduto embutido em alvenaria. Esse circuito compartilha o mesmo eletroduto com outros dois circuitos carregados. A temperatura ambiente no local é de 40 oC.
Considere a tabela simplificada de capacidade de condução de corrente (método B1 – cobre, PVC 70 °C, 2 condutores carregados):
Seção (mm²) | Corrente (A) |
2,5 | 24 |
4 | 32 |
6 | 41 |
10 | 57 |
16 | 76 |
Fatores de correção:
• Temperatura ambiente (40 °C): 0,87;
• Agrupamento (3 circuitos): 0,70.
A menor seção nominal do condutor, que atende ao critério de capacidade de condução de corrente, é de
2,5 mm².
4,0 mm².
6,0 mm².
10 mm².
16 mm².
Nas instalações elétricas de baixa tensão, a seleção correta dos componentes de proteção é vital para a integridade da edificação e dos usuários. Nesse sentido, assinale a alternativa correta.
O disjuntor termomagnético deve ser dimensionado com uma corrente nominal muito superior à capacidade do fio para evitar que ele desarme com frequência.
O condutor de cor azul-claro pode ser utilizado livremente como condutor de fase em circuitos de tomadas de uso geral (TUGs).
O dispositivo DPS (Dispositivo de Proteção contra Surtos) deve ser instalado obrigatoriamente apenas em circuitos de iluminação externa.
A função do disjuntor termomagnético é proteger os condutores do circuito contra danos causados por sobrecargas prolongadas e curtos-circuitos.
Em instalações elétricas de baixa tensão, o sistema de aterramento é fundamental para a segurança das pessoas e o funcionamento adequado dos equipamentos. De acordo com a norma NBR 5410, assinale a alternativa correta sobre o condutor de proteção (PE) e o esquema de aterramento.
O condutor de proteção (fio terra) pode ser utilizado opcionalmente em circuitos de iluminação, desde que as luminárias sejam de plástico.
No esquema de aterramento TN-S, o condutor neutro e o condutor de proteção são distintos em toda a instalação, garantindo maior seletividade às proteções.
A cor padrão estabelecida pela norma para a identificação do condutor neutro é o verde ou verde-amarelo.
O eletrodo de aterramento deve ser isolado da estrutura da edificação para evitar que correntes de falta percorram as armaduras de aço.
De acordo a NBR 5410, a bitola do condutor neutro em um circuito trifásico com neutro pode ser inferior à dos condutores de fase. “Quando as três condições seguintes forem simultaneamente atendidas:
1ª) o circuito for presumivelmente equilibrado, em serviço normal;
2ª) a corrente das fases não contiver uma taxa de terceira harmônica e múltiplos superior a 15%;
3ª) o condutor neutro for protegido contra sobrecorrentes”.
Portanto, para um sistema trifásico que atenda às condições estabelecidas por norma, e considerando que a bitola do condutor fase seja de 300 mm2, a bitola do condutor neutro, em mm2, será igual a
70.
95.
120.
150.
185.
Assinale a alternativa correta com relação à qualidade de energia e eficiência energética.
Recomenda-se a distribuição equilibrada das cargas entre as fases para a redução da corrente do neutro.
A norma NBR5410 estabelece que a distorção harmônica total de corrente de uma instalação elétrica deve ser inferior a 10%.
O sobredimensionamento de transformadores é recomendado para o aumento do fator de potência da instalação elétrica.
A norma NBR5410 estabelece os limites de distorção harmônica de tensão nas redes de alta tensão.
Recomenda-se a operação de instalações elétricas com a distorção harmônica total o mais próximo possível do valor unitário.
Uma carga monofásica de 8,2 kW, com fator de potência unitário, é alimentada por uma rede de 220 V. Considerando exclusivamente os critérios da NBR 5410 e desprezando fatores de correção, assinale a alternativa que indica o disjuntor adequado, considerando valores comerciais normalizados.
32 A.
37 A.
40 A.
50 A.
No projeto de instalações elétricas de baixa tensão para uma edificação residencial, o dimensionamento de cargas de iluminação e tomadas deve seguir as prescrições da NBR 5410:2004. Sobre o estabelecimento de potências mínimas e a divisão de circuitos, assinale a alternativa CORRETA.
Em cômodos com área igual ou inferior a 6 m², deve ser prevista uma carga mínima de iluminação de 100 VA, e para áreas superiores, uma carga de 100 VA para os primeiros 6 m², acrescida de 60 VA para cada aumento de 4 m² inteiros.
As tomadas de uso geral (TUGs) em cozinhas e áreas de serviço devem ter sua potência mínima calculada na base de 600 VA por ponto, sem limite de quantidade para essa potência unitária.
É permitido por norma que o circuito de iluminação e o circuito de tomadas de uso geral de um mesmo cômodo sejam compartilhados em um único disjuntor, desde que a corrente total não ultrapasse 16 A.
Em banheiros, é obrigatória a instalação de ao menos um ponto de tomada próximo ao lavatório, devendo este ser alimentado por um circuito exclusivo e protegido obrigatoriamente por dispositivo DR de alta sensibilidade.
Em uma instalação de baixa tensão trifásica 380/220 V, deseja-se definir a melhor localização de um quadro de distribuição (QD) ao longo de um corredor linear de 50 m, de modo a minimizar a queda de tensão total ponderada nos circuitos derivados.
Ao longo desse corredor estão distribuídas 4 cargas monofásicas (fase-neutro, 220 V), com as seguintes potências e posições (medidas a partir da extremidade esquerda do corredor):
• Carga 1: 5 kW na posição 5 m da origem;
• Carga 2: 4 kW na posição 15 m da origem;
• Carga 3: 1 kW na posição 25 m da origem;
• Carga 4: 2 kW na posição 35 m da origem.
Sabendo-se que o quadro pode ser instalado em qualquer ponto ao longo do corredor, a melhor posição está à seguinte distância em relação à origem:
10,0 m.
12,5 m.
15,0 m.
17,5 m.
20,0 m.
