Um circuito elétrico de baixa tensão de uma instalação residencial tem tensão nominal de 127 V, e o circuito é protegido contra choques elétricos por um interruptor diferencial residual com sensibilidade de 30 mA (RMS). Dentre as alternativas a seguir, assinale a que apresenta o maior valor de impedância de um contato direto entre fase e terra que produz a atuação do interruptor diferencial residual que protege esse circuito.
A
5.400 Ω
B
4.800 Ω
C
4.200 Ω
D
4.000 Ω
E
3.600 Ω
Um Engenheiro é responsável pelo projeto de um sistema de Sistema de Proteção contra Descargas Atmosféricas (SPDA) de um edifício. Na fase em que se encontra é sua responsabilidade definir os materiais a serem empregados no sistema. Um fornecedor recomendou o uso de materiais de cobre embutidos no concreto armado das fundações. Com base nisso, qual alternativa apresenta o posicionamento técnico CORRETO que este Engenheiro deve prover ao fornecedor?
A
Aceitar a recomendação parcialmente, desde que a seção transversal do condutor de cobre seja de, no mínimo, 16 mm2.
B
Rejeitar a recomendação, justificando que a NBR 5419 não permite tal arranjo.
C
Aceitar a recomendação parcialmente, desde que os materiais de cobre utilizados sejam revestidos por óxido de nitreto.
D
Aceitar a recomendação, pois o cobre possui a menor resistividade entre os materiais permitidos pela NBR 5419.
A Norma Brasileira 5410 estabelece as cores que devem ser utilizadas para cada tipo de condutor. A cor que é obrigatória para o condutor neutro é a:
A
verde ou verde com amarelo.
B
azul claro.
C
vermelho.
D
preto.
E
amarelo.
No projeto e na execução de instalações elétricas de baixa tensão, a seleção do esquema de aterramento (TT, TN ou IT) é fundamental para definir a estratégia de proteção contra choques elétricos por contatos indiretos.
Sobre as características, o comportamento físico e as regras de proteção associadas a esses esquemas de aterramento, assinale a afirmativa correta.
A
No esquema TT, as correntes de primeira falta fase-massa possuem intensidade tipicamente insuficiente para acionar os dispositivos de proteção contra sobrecorrente.
B
No esquema IT, a primeira falta fase-massa resulta em uma corrente de curto-circuito elevada, exigindo o desligamento instantâneo do circuito por disjuntores comuns.
C
No esquema TN-S, a utilização de dispositivos DR para a proteção de circuitos terminais não é permitida.
D
A principal desvantagem do esquema IT em relação ao TT é a impossibilidade de manter a instalação operando em segurança caso ocorra uma primeira falta fase-massa.
E
No esquema TN-C, configura-se no esquema ideal e obrigatoriamente recomendado para circuitos terminais em baixa tensão.
Em circuitos monofásicos, seguindo o que pede a NBR vigente para elétrica, qual é a cor do cabo neutro utilizado em painéis de comando e proteção?
A
Preto.
B
Vermelho.
C
Verde.
D
Azul.
E
Branco.
Em circuitos monofásicos, bifásicos e trifásico seguindo o que pede a NBR vigente para elétrica, qual é a cor do cabo de proteção Terra utilizado em painéis de comando e proteção?
A
Preto.
B
Vermelho.
C
Verde.
D
Azul.
E
Branco.
Qual é a principal finalidade da NBR 5410?
A
Regulamentar instalações elétricas de alta tensão.
B
Estabelecer requisitos para instalações elétricas de baixa tensão.
C
Definir normas para redes de distribuição pública.
D
Regulamentar instalações industriais acima de 50VCA até 1800VCC.
E
Definir apenas critérios para iluminação.
O número mínimo de tomadas de uso geral estabelecido pela ABNT NBR 5410 para esta cozinha é:
A
2
B
3
C
4
D
5
Ano:
2026
A instalação externa é a decisão mais operacional para cabos de elevada seção, nos circuitos alimentados em BT.
A etapa de projeto das linhas elétricas é a destinada a prever as dimensões de bandeja, leitos e seus acessórios.
Sobre a disposição dos cabos em bandejas e leitos, as normas determinam que os cabos devem
A
aceitar condutores com impedância limitadora de curto-circuito.
B
ser dispostos, preferencialmente, em uma única camada.
C
obrigatoriamente ser dispostos em uma única camada.
D
direcionar o esforço da tração vertical para as conexões.
E
ser usados somente cabos multipolares e com isolamento reforçado.
A norma ABNT NBR 5410:2004 – Instalações Elétricas de Baixa Tensão – prescreve que qualquer instalação deve ser inspecionada e ensaiada de forma a se verificar a conformidade com a norma. A respeito das recomendações prescritas pela norma, é correto afirmar:
I. A inspeção visual é destinada a verificar se os componentes, quer sejam permanentes ou temporários, que constituem a instalação, estão conforme as normas aplicáveis.
II. Recomenda-se que o ensaio de continuidade seja realizado com fonte de tensão apresentando tensão em vazio entre 4 V e 24 V, em corrente contínua ou alternada, e com uma corrente de ensaio de, no mínimo, 0,2 A.
III. Durante o ensaio de resistência de isolamento, medida entre o condutor vivo e a terra, os condutores de fase e de terra não podem ser interligados.
IV. A verificação da corrente de primeira falta, para esquemas de aterramento IT, não pode ser realizada por cálculo.
É(São) verdadeira(s) a(s) afirmativa(s)
A
II e IV.
B
II, apenas.
C
I e IV.
D
III, apenas.
E
I e III.

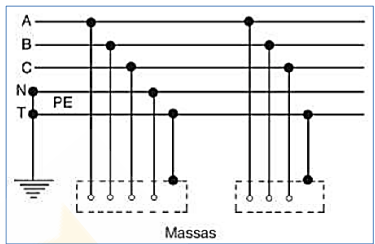

A Figura 8 abaixo apresenta um sistema de aterramento largamente adotado em instalações elétricas comerciais e industriais, que se chama:
Figura 8
A
TN-C.
B
TN-S.
C
TN-C-S.
D
T-T.
E
IT.
O projeto de instalações elétricas de baixa tensão deve prever uma divisão de circuitos, com proteção corretamente dimensionada. Em um quadro elétrico são dispostos os disjuntores que conectam cada circuito ao alimentador principal e, conforme cresce a quantidade de circuitos, existe uma probabilidade maior de defeitos associados à falta de manutenção e/ou ao acúmulo de cabos e disjuntores.
Sobre boas práticas de montagem de quadros elétricos, analise a lista a seguir e assinale (V) para a verdadeira e (F) para a falsa.
( ) Remoção permanente da sobre tampa de proteção, para que o contato direto às partes vivas seja facilitado.
( ) Pouco espaço entre os cabos e disjuntores, de modo a manter organizada a distribuição dos circuitos, sem esgotar o tamanho do quadro desnecessariamente.
( ) Identificação correta dos disjuntores e circuitos, para que possam ser conectados ou desconectados de acordo com a necessidade, no entanto, sem que áreas não relacionadas sejam também afetadas.
( ) Atualização do diagrama unifilar e do projeto elétrico; desta forma mantém-se o registro de qualquer modificação feita na instalação e a continuidade do conhecimento sobre a instalação, independente da equipe técnica responsável.
( ) Observação dos apertos das emendas de conexões, uma vez que falhas desse tipo podem causar choques, sobreaquecimentos ou até mesmo incêndios.
A sequência correta de preenchimento dos parênteses, de cima para baixo, é:
A
V – V – V – F – F.
B
F – V – V – V – F.
C
F – F – V – V – V.
D
V – F – F – V – V.
Segundo a NBR 5410, qual o valor máximo da taxa de ocupação de um eletroduto no caso de três ou mais condutores?
A
53%.
B
50%.
C
40%.
D
20%.
Assinale a alternativa que, segundo a NR-10, contém a sequência que deve ser obedecida para que sejam consideradas desenergizadas as instalações elétricas liberadas para trabalho, mediante os procedimentos apropriados.
I- Impedimento de reenergização
II- Proteção dos elementos energizados existentes na zona controlada
III- Seccionamento
IV- Constatação da ausência de tensão
V- Instalação da sinalização de impedimento de reenergização
VI- Instalação de aterramento temporário com equipotencialização dos condutores dos circuitos
A
I - II - III - IV - V - VI
B
VI - I - II - III - V - IV
C
V - VI - III - IV - II - I
D
III - I - IV - VI - II - V
Relacione as colunas e assinale a alternativa com a sequência correta.
1 – Barreira
2 – Equipamento de Proteção Coletiva (EPC)
3 – Instalação Elétrica
4 – Baixa Tensão (BT)
( ) Tensão superior a 50 volts em corrente alternada ou 120 volts em corrente contínua e igual ou inferior a 1000 volts em corrente alternada ou 1500 volts em corrente contínua, entre fases ou entre fase e terra.
( ) Dispositivo que impede qualquer contato com partes energizadas das instalações elétricas.
( ) Conjunto das partes elétricas e não elétricas associadas e com características coordenadas entre si, que são necessárias ao funcionamento de uma parte determinada de um sistema elétrico.
( ) Dispositivo, sistema, ou meio, fixo ou móvel de abrangência coletiva, destinado a preservar a integridade física e a saúde dos trabalhadores, usuários e terceiros.
A
1 - 3 - 2 - 4
B
4 - 2 - 1 - 3
C
4 - 1 - 3 - 2
D
3 - 2 - 4 - 1
Em instalação de iluminação interna de prédio público 127/220 V, a seção mínima usual do condutor de fase em cobre, para circuito de iluminação, é:
A
1,0 mm².
B
1,5 mm².
C
2,5 mm².
D
4,0 mm².
E
0,75 mm².
No Brasil, a instalação elétrica é regida pela norma NBR 5410, essencial para determinar padrões de segurança e desempenho. Essa norma regulamenta o uso de eletrodutos para proteger condutores contra umidade, impactos e altas temperaturas. Sobre os eletrodutos, assinale a alternativa correta:
A
Todos os eletrodutos são iguais e servem ao mesmo propósito.
B
o eletroduto amarelo, pertencente à série leve, é recomendado para lajes e pisos.
C
o eletroduto laranja, pertencente à série reforçada, é recomendado para embutir em paredes.
D
o eletroduto de PVC é utilizado em instalações aparentes ou onde haja necessidade de proteção mecânica.
Considerando os critérios e métodos de dimensionamento de condutores vivos em instalações elétricas de baixa tensão conforme as prescrições da NBR 5410, assinale a alternativa INCORRETA.
A
Para circuitos de iluminação em instalações residenciais, a seção mínima permitida para condutores de cobre é de 1,0 mm².
B
O critério da capacidade de condução de corrente deve sempre considerar o método de instalação (por exemplo: eletroduto embutido, aparente, calha) para determinar a corrente admissível do condutor.
C
O fator de correção de agrupamento (fg) deve ser aplicado sempre que houver mais de um circuito instalado no mesmo conduto, tendendo a reduzir a corrente máxima permitida em cada condutor.
D
O critério da queda de tensão admissível visa garantir que a tensão nos terminais dos equipamentos não sofra variações que prejudiquem seu funcionamento ou vida útil.
E
O condutor de proteção (terra) pode ter sua seção reduzida em relação ao condutor de fase, desde que respeitados os limites mínimos normatizados baseados na seção da fase.
De acordo com a Norma Brasileira Regulamentadora (NBR) 5410, que estabelece as condições para instalações elétricas de baixa tensão, a segurança das pessoas contra choques elétricos é uma prioridade. Para isso, a norma exige o uso de um dispositivo de proteção adicional, o DR (Diferencial Residual) de alta sensibilidade, em certas situações. Analisando as situações abaixo, qual delas descreve CORRETAMENTE os casos em que a instalação desse dispositivo é obrigatória?
A
Em todos os circuitos de iluminação das edificações, independentemente do ambiente ou do tipo de utilização, como forma padrão de proteção contra choques elétricos.
B
Em todos os circuitos de tomadas de cozinhas, áreas de serviço e banheiros, bem como em circuitos que alimentem equipamentos em áreas externas, mesmo que não haja acesso direto a pontos de água.
C
Apenas nos circuitos que atendem a pontos de utilização em locais com banheira ou chuveiro e em tomadas de áreas externas que possam alimentar equipamentos ao ar livre.
D
Em salas de cirurgia, para proteger pacientes e a equipe médica, e em áreas de manutenção elétrica, como uma camada extra de segurança para o eletricista.
E
Nos circuitos que atendem a pontos de utilização em locais com banheira ou chuveiro, nas tomadas situadas em áreas externas, nas tomadas internas que possam alimentar equipamentos no exterior e nos circuitos que atendem cozinhas, copas-cozinhas, lavanderias, áreas de serviço, garagens e demais dependências internas molhadas ou sujeitas a lavagens.
Durante uma auditoria de segurança em uma indústria metalúrgica, o técnico de segurança do trabalho verificou que a empresa possui uma carga instalada de 80 kW. De acordo com a NR-10, estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas (PIE), contendo um conjunto mínimo de documentos e procedimentos.
Entre os itens abaixo, qual faz parte das exigências mínimas que devem constar obrigatoriamente no Prontuário de Instalações Elétricas (PIE), conforme a NR-10?
A
A documentação comprobatória da qualificação, habilitação, capacitação e autorização dos trabalhadores que intervêm nas instalações elétricas.
B
O registro detalhado de todas as ordens de serviço e permissões de trabalho (PT) emitidas para manutenções corretivas nos últimos doze meses.
C
O plano de eficiência energética da planta, incluindo o histórico de medições de fator de potência e harmônicas para fins de faturamento.
D
O inventário completo de ferramentas manuais e instrumentos de medição utilizados pela equipe de manutenção elétrica, com seus respectivos certificados de calibração.
E
O manual de operação e manutenção de todos os painéis elétricos, inversores de frequência e motores instalados na linha de produção.
