Sobre o correto funcionamento da instalação, assinale (V) para verdadeiro e (F) para falso.
( ) O elemento A é um eletroduto embutido no solo e o elemento C é um eletroduto embutido no teto.
( ) O elemento D representa uma tomada com todos os condutores necessários.
( ) O elemento C contém os condutores fase, neutro e de proteção.
A sequência correta de preenchimento dos parênteses, de cima para baixo, é
F – F – F.
F – V – V.
V – V – V.
V – F – F.
F – F – V.
De acordo com a NBR 5410:2004, os sistemas SELV e PELV são classificações de sistemas de tensão extra baixa, utilizados como medidas de proteção contra choques elétricos. Esses sistemas operam com tensões suficientemente baixas, reduzindo significativamente o risco de choque elétrico em pessoas. No sistema SELV, não há qualquer conexão intencional com o terra ou com outros circuitos, garantindo isolamento completo e maior nível de segurança, sendo amplamente utilizado em aplicações sensíveis, como equipamentos médicos e ambientes com alto risco. Considerando um sistema SELV alimentado a partir de um sistema de tensão mais elevada, assinale a alternativa que apresenta corretamente os componentes que podem ser utilizados como meio de interligação entre a parte de tensão elevada e a parte de tensão extra baixa:
Transformador de separação de segurança, conjunto motor-gerador, fonte eletroquímica, autotransformador rebaixador para extra baixa tensão.
Transformador de separação de segurança, conjunto motor-gerador, autotransformador rebaixador para extra baixa tensão, carregador de celular.
Autotransformador rebaixador para extra baixa tensão, conjunto motor-gerador, fonte eletroquímica, carregador de celular.
Transformador de separação de segurança, conjunto motor-gerador, fonte eletroquímica, carregador de celular.
Transformador de separação de segurança, autotransformador rebaixador para extra baixa tensão, fonte eletroquímica, carregador de celular.

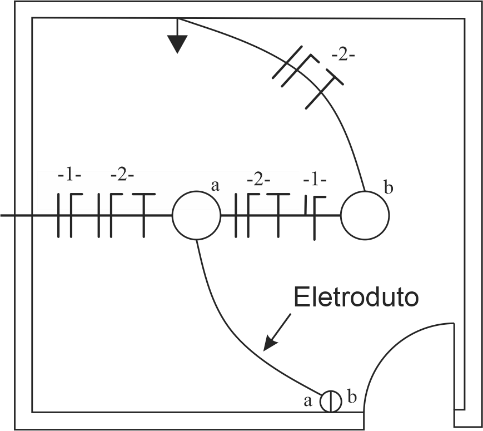

Considere a figura a seguir do diagrama da instalação elétrica de um ambiente.

Qual será a fiação do eletroduto destacado na figura?
Um fio de neutro e dois fios de retorno.
Um fio fase e um fio neutro.
Um fio de fase do circuito 1 e dois fios de retorno.
Um fio de fase, um fio de neutro, um fio de terra e um fio de retorno.
Dois fios de fase.
Entre as funções principais de um sistema de aterramento em uma instalação elétrica predial consta(m) entre as funções principais:
Aumentar a eficiência energética dos equipamentos, reduzindo o consumo de energia ativa.
Servir como condutor de retorno da corrente elétrica em circuitos monofásicos, substituindo o neutro.
Impedir a ocorrência de curtos-circuitos entre os condutores fase e neutro da instalação.
Propiciar um caminho de baixa impedância para as correntes de falta, permitir a atuação dos dispositivos de proteção e equalizar potenciais.
Filtrar ruídos elétricos e harmônicos, sendo sua principal função a proteção de equipamentos eletrônicos.
As instalações elétricas de uma unidade industrial possuem requisitos técnicos obrigatórios para a homologação do seu funcionamento junto à concessionária de energia elétrica. Nessas unidades, as instalações elétricas, assim como a sua manutenção, são realizadas por profissionais qualificados com habilitação em eletrotécnica ou elétrica.
Nas linhas elétricas dos estabelecimentos industriais alimentados diretamente por sua própria subestação de transformação ou seu próprio transformador, ou ainda, por sua própria fonte geradora de tensão, é permitido o uso de condutores de alumínio com seção nominal, em mm2, de valor mínimo
16
20
25
32
50
Em um banco de baterias de um sistema de proteção, a tensão máxima admissível do equipamento é de 138 V. A tensão de carga por elemento é de 2,30 V e a tensão de flutuação por elemento é de 2,18 V. Considerando que o número de elementos em série foi definido com base na condição de carga, qual será a tensão total de flutuação do banco?
120,6 volts.
128,4 volts.
130,8 volts.
132,6 volts.
138,0 volts.
Uma instalação elétrica residencial exige a alimentação de um circuito para tomada de uso específico (TUE), em 220 V entre duas fases. De acordo com a NBR 5410, considerando condutores de cobre com isolação PVC 70°C, seção de 2,5 mm², instalados em eletroduto embutido em parede termicamente isolante (método de referência A1), com 2 condutores carregados, qual é a corrente máxima admissível do circuito?
10,1 amperes.
15,9 amperes.
19,5 amperes.
20,0 amperes.
25,5 amperes.
Uma cooperativa de produtores de açaí localizada no município de Mazagão-AP pretende ampliar sua unidade de beneficiamento e instalar novos motores elétricos, câmaras frigoríficas e um sistema fotovoltaico conectado à rede. Durante a análise do pedido de conexão, a distribuidora deverá enquadrar a unidade consumidora em um grupo tarifário conforme os critérios estabelecidos pela Resolução Normativa ANEEL nº 1.000/2021. É CORRETO afirmar que:
Uma unidade consumidora atendida em tensão inferior a 2,3 kV por rede aérea pode permanecer no Grupo B quando sua carga instalada e sua potência de geração forem iguais ou inferiores a 75 kW.
Toda unidade consumidora que possuir sistema fotovoltaico conectado à rede deve ser enquadrada automaticamente no Grupo A.
A conexão em tensão inferior a 2,3 kV caracteriza obrigatoriamente uma unidade consumidora do Grupo B, independentemente da carga instalada.
Uma unidade consumidora somente poderá ser enquadrada no Grupo A quando sua demanda contratada for superior a 2.500 kW.
Consumidores do Grupo B podem contratar demanda de potência da mesma forma que consumidores do Grupo A.
Considerando normas técnicas aplicadas a instalações elétricas de baixa e média tensão, analise as afirmativas.
I – A NBR 5410 organiza critérios de projeto e verificação de instalações de baixa tensão, incluindo proteção contra choques elétricos, sobrecorrentes, efeitos térmicos e seccionamento.
II – A proteção por dispositivo diferencial residual acrescenta segurança contra contatos indiretos em situações previstas, preservando a necessidade de condutor de proteção e seccionamento apropriado.
III – A NBR 14039 orienta projetos e execução de instalações de média tensão, tratando de proteção, manobra, aterramento, documentação e condições de operação segura.
IV – A coordenação entre condutores, dispositivos de proteção e capacidade de curto-circuito deve considerar correntes presumidas e tempos de atuação, preservando suportabilidade térmica e eletrodinâmica.
V – A interface entre baixa tensão e média tensão exige leitura conjunta de proteção, aterramento, documentação técnica e responsabilidades de operação da instalação.
Estão corretas as afirmativas:
I, II e III, apenas.
I, II e IV, apenas.
III e V, apenas.
II, III e IV, apenas.
I, II, III, IV e V.
Em uma instalação elétrica comercial foram previstas as seguintes cargas:
• iluminação: 10 kW;
• tomadas de uso geral (TUG): 20 kW;
• aparelhos de ar-condicionado: 20 kW;
• elevador: 15 kW.
Os fatores de demanda praticados são:
• iluminação e TUG: 0,70;
• ar-condicionado: 0,80;
• elevador: 1,00.
Com base nesses dados, a demanda total provável da instalação é igual a
45 kW.
48 kW.
52 kW.
68 kW.
70 kW.

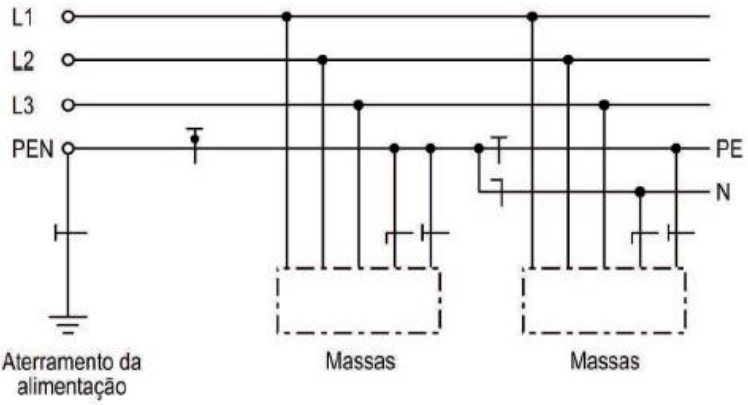

A figura a seguir mostra um esquema de aterramento previsto na NBR 5410.

A nomenclatura utilizada para esse sistema é
TT.
TT-S.
TN-C.
TN-S.
TN-C-S.
Em instalações elétricas de baixa tensão o dimensionamento dos componentes é fundamental para a boa operacionalidade da instalação e segurança. Considerando o dimensionamento de condutores, o chamado critério da capacidade de condução de corrente considera diversos fatores para o dimensionamento dos condutores. Quais das alternativas abaixo apresenta alguns desses fatores? Assinale a alternativa que apresenta as informações corretas.
o fator de potência, o fator de agrupamento e o tipo de isolante do condutor.
a corrente de projeto, o fator de correção de agrupamento, o fator de correção de resistividade térmica do solo, o tipo de isolante do condutor e o fator de correção de temperatura ambiente ou do solo.
a corrente de projeto, o fator de demanda e o fator de correção de temperatura ambiente ou do solo, apenas.
o fator de correção de resistividade do solo e o fator de demanda, apenas.
a corrente de projeto, o fator de correção de agrupamento, o fator de demanda, o tipo de isolante do condutor e o fator de correção de temperatura ambiente ou do solo.
A carga mínima do conjunto de tomadas de uso geral estabelecida pela ABNT NBR 5410 para esta cozinha é a seguinte:
300VA
400VA
1800VA
1900VA
Um circuito terminal monofásico em 220 V alimenta uma carga com potência de 4,4 kVA, por meio de um circuito de 30 metros de comprimento (distância física entre quadro e carga).
As quedas de tensão extraídas da tabela de Queda de Tensão apresentam os seguintes valores para os condutores:
• 2,5 mm²: 18 V/A·km
• 4 mm²: 11 V/A·km
• 6 mm²: 7,3 V/A·km
• 10 mm²: 4,4 V/A·km
• 16 mm²: 2,8 V/A·km
A menor seção de condutor utilizada para se ter no máximo uma queda de tensão de 4 % é de
2,5 mm².
4 mm².
6 mm².
10 mm².
16 mm².
Em uma instalação elétrica de baixa tensão alimentada por rede aérea, situada em área com alta densidade de descargas atmosféricas, foram especificados dispositivos de proteção contra surtos (DPS) coordenados em cascata (classe I, II e III) e um sistema de aterramento.
Sobre este tema, é correto afirmar que
a instalação de DPS classe II no quadro de distribuição principal elimina a necessidade de DPS classe I, independentemente do tipo de alimentação da edificação.
o uso de DPS elimina a necessidade de equipotencialização, uma vez que os dispositivos limitam a tensão a níveis seguros em qualquer condição.
a eficácia da proteção contra sobretensões depende da capacidade de descarga dos DPS, sendo desnecessária a consideração do comprimento dos condutores.
a coordenação entre DPS em cascata é desnecessária, pois cada dispositivo atua de forma independente, dissipando integralmente a energia do surto localmente.
a instalação de DPS classe I é recomendada na entrada da edificação quando há risco de correntes parciais de descarga atmosférica.
A NBR 5410 estabelece que:
I. Condutores de 1,5 mm² de área de seção transversal são os adequados para circuitos de iluminação.
II. A cor vermelha é reservada para condutores de terra e neutro.
III. Todas as cores estão disponíveis para uso em condutores de circuitos de força.
IV. A cor azul claro deve ser utilizada para condutores de neutro e a cor verde, para o condutor de terra.
Quais estão corretas?
Apenas I e II.
Apenas I e IV.
Apenas II e III.
Apenas III e IV.
I, II, III e IV.
Um eletricista está analisando o projeto elétrico de uma residência para instalar o sistema de iluminação e as tomadas de força. No desenho elétrico, ele identifica diferentes símbolos e legendas que indicam a posição de interruptores, tomadas, pontos de luz e o quadro de distribuição. O eletricista observa, também, que o projeto especifica um circuito exclusivo para a área de serviço, outro para a cozinha, e um terceiro para as tomadas dos quartos. Além disso, o desenho indica que todas as tomadas da cozinha devem ser do tipo 20 A, devido ao uso de eletrodomésticos de alta potência.
Com base nas boas práticas e normas para a interpretação de desenhos elétricos prediais, qual das opções abaixo descreve uma prática correta para a instalação, considerando o projeto apresentado?
Todas as tomadas do tipo 20 A podem ser substituídas por tomadas de 10 A, desde que estejam no mesmo circuito da cozinha.
Todas as tomadas do circuito da cozinha podem ser instaladas com o mesmo fio que alimenta a iluminação, desde que o disjuntor seja de 20 A.
O quadro de distribuição deve ser instalado próximo à entrada da residência, facilitando o acesso em caso de emergência.
A fiação dos circuitos dos quartos deve ser do mesmo calibre da área de serviço, pois ambos estão no mesmo projeto.
A resistência de isolamento da instalação deve ser medida entre os condutores vivos, tomados dois a dois, e entre cada condutor vivo e terra.
Certo
Errado
A NBR 5410 estabelece requisitos para instalações elétricas de baixa tensão, incluindo a divisão de circuitos. Em uma unidade armazenadora de grãos, ao projetar a alimentação de um conjunto de motores elétricos para um sistema de transporte de grãos, o critério fundamental a ser seguido para a divisão desses circuitos, visando à segurança, à operacionalidade e à manutenção é:
Agrupar o maior número possível de motores em um único circuito de grande capacidade para economizar disjuntores e condutores.
Cada motor deve constituir um circuito individual, independentemente de sua potência ou função no sistema.
Motores que fazem parte de um mesmo equipamento ou processo sequencial podem ser agrupados em um circuito comum, desde que providenciados dispositivos de proteção e seccionamento individuais para cada motor, e que a falha de um não comprometa a segurança da operação dos demais de forma perigosa. No entanto, a preferência é por circuitos individuais para motores de maior importância ou potência.
Utilizar um único disjuntor geral para todos os motores do sistema de transporte, com contatores individuais para a partida de cada um.
Uma preocupação básica em instalações de circuitos elétricos internos e externos de baixa tensão é a proteção contra choques elétricos que, por princípio, resume-se a: partes vivas perigosas não devem ser acessíveis e partes condutivas acessíveis não devem oferecer perigo. Assim, são estabelecidos dois tipos de proteção: básica e supletiva. Um exemplo de proteção básica, de acordo com as normas, é a
alimentação com seccionamento automático.
equipotencialização.
limitação de tensão.
separação do circuito desejado de qualquer outro circuito.
