A padronização das instalações elétricas é essencial para garantir a segurança, a eficiência e a conformidade com normas técnicas. A NBR 5410 é a norma brasileira que estabelece as diretrizes para instalações elétricas de baixa tensão, incluindo requisitos para a proteção contra choques elétricos, dimensionamento de condutores e dispositivos de proteção, e as melhores práticas para garantir a durabilidade e manutenção do sistema elétrico. O cumprimento dessas normas reduz os riscos de acidentes e falhas nos sistemas.
Sobre a padronização das instalações elétricas conforme a NBR 5410, avalie as seguintes afirmações:
I. A norma NBR 5410 permite o uso de qualquer tipo de material condutivo para os condutores, independentemente de sua resistência ou durabilidade.
II. O uso de disjuntores diferenciais residuais (DR) é obrigatório em circuitos que alimentam tomadas de uso geral em áreas úmidas, como banheiros e cozinhas.
III. Os circuitos de iluminação e tomadas devem ser separados, garantindo maior segurança e facilidade de manutenção.
IV. A utilização de um único condutor neutro para diferentes circuitos é permitida, desde que a soma das correntes de todos os circuitos não exceda o valor nominal do condutor.
Assinale a alternativa que contém APENAS as afirmações corretas:
A
I e II.
B
II e III.
C
III e IV.
D
I e III.
E
II e IV.
(PMM/URCA 2025) De acordo com a NBR 5410, Instalações elétricas de baixa tensão, os condutores devem ser dimensionados de forma a garantir segurança, continuidade de serviço e uniformidade de aquecimento entre os condutores ativos. Com relação aos condutores, assinale a alternativa correta:
A
a seção mínima dos condutores de cobre em circuitos de força é de 1,5 mm², independentemente da corrente nominal;
B
nos circuitos de iluminação, a seção mínima dos condutores de cobre deve ser de 2,5 mm², conforme prescrito pela norma.
C
em circuitos de comando e sinalização, a NBR 5410 exige condutores com seção mínima de 1,5 mm²;
D
o condutor fase pode ser utilizado em comum para diversos circuitos, desde que estes possuam a mesma origem e dispositivos de proteção do tipo DPS;
E
a seção mínima dos condutores de cobre em circuitos de força (circuitos terminais TUG) é de 2,5 mm², em cabos isolados.
A Norma Regulamentadora n.º 10 aplica-se apenas a instalações elétricas em funcionamento, ou seja, nas etapas de operação e manutenção.
C
Certo
E
Errado

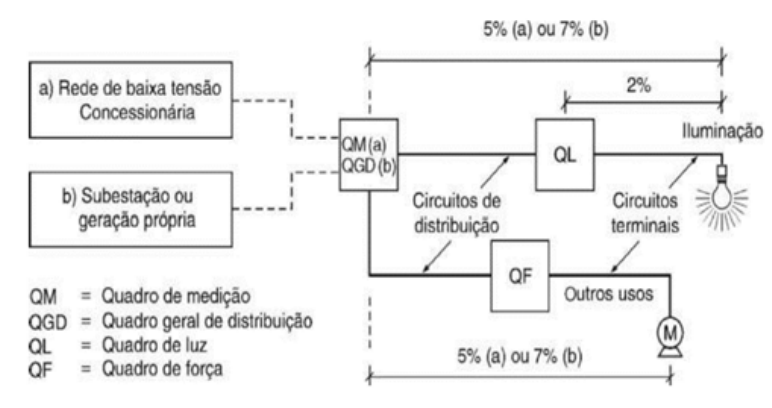

Em uma instalação elétrica, o quadro de medição fica próximo do poste de baixa tensão e, algumas vezes, longe do quadro de luz e força – esse é o caso, por exemplo, dos prédios, em que o quadro de luz e força fica dentro dos apartamentos ou das salas comerciais. Nessas instalações, os condutores de distribuição e os condutores de terminais devem respeitar uma seção mínima, para não induzir quedas de tensão percentual, limitadas entre 5% e 7%, até a carga.
Creder, H. Instalações Elétricas. Brasil: LTC, 2016. (fig. 3.29)

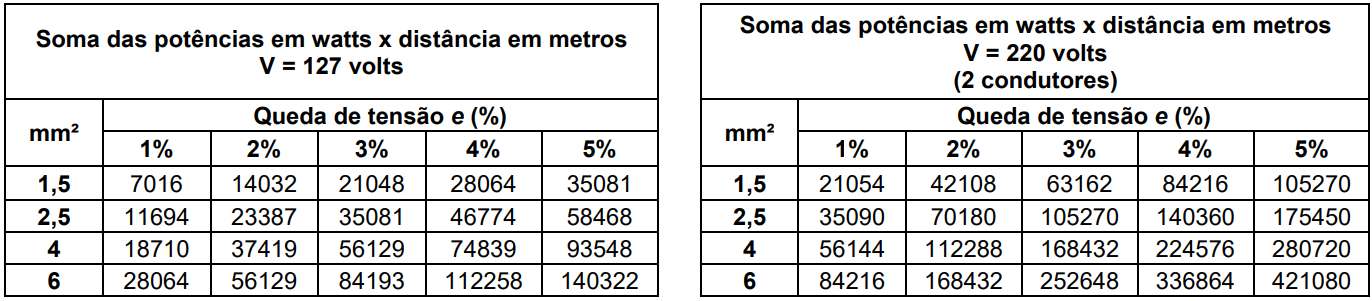

A fórmula que calcula a secção do condutor depende da queda de tensão percentual, da tensão de alimentação, da potência consumida no circuito, do comprimento do condutor e da resistividade do cobre. As duas tabelas a seguir apresentam esses fatores.
Creder, H. Instalações Elétricas. Brasil: LTC, 2016. Adaptado.
Considerando uma queda de tensão relativa 5% entre o quadro de medição (QM) e a carga, é correto dizer que um condutor de:
A
1,5 mm² suporta uma distância de 10 metros entre o QM e uma carga de 10 KW para V = 127 V.
B
1,5 mm² suporta uma distância de 50 metros entre o QM e uma carga de 10 KW para V = 220 V.
C
2,5 mm² suporta uma distância de 17 metros entre o QM e uma carga de 10 KW para V = 220 V.
D
4 mm² suporta uma distância de 12 metros entre o QM e uma carga de 10 KW para V = 127 V.
E
6 mm² não suporta uma distância de 40 metros entre o QM e uma carga de 10 KW, para V = 220 V.
Em relação às instalações elétricas prediais, assinale a alternativa que apresenta corretamente a distinção entre ponto de entrada e ponto de entrega:
A
O ponto de entrada refere-se ao local onde a linha elétrica penetra fisicamente na edificação, enquanto o ponto de entrega é o ponto de conexão entre o sistema da distribuidora e a instalação do consumidor.
B
O ponto de entrada é o local onde a distribuidora finaliza a entrega de energia ao consumidor, sendo o limite entre suas responsabilidades.
C
O ponto de entrega está sempre localizado no interior da edificação, enquanto o ponto de entrada fica no poste da rua.
D
O ponto de entrega é utilizado apenas em edificações comerciais, enquanto o ponto de entrada é exclusivo para residências.
O fornecimento de energia elétrica em baixa tensão (BT) é realizado em Corrente Alternada (AC) à tensão de distribuição secundária e possui como frequência 60Hz. As tensões mais usuais no Brasil são: 220/127V, 230/115V e 380/220V.
Com base no exposto, analise as assertivas e assinale a alternativa que aponta as corretas.
I. Consumidor: é a pessoa física ou jurídica ou comunhão de fato ou de direito, legalmente representada, que solicite à concessionária o fornecimento de energia elétrica e que assuma expressamente a responsabilidade e as obrigações contratuais.
II. Entrada de serviço individual: refere-se ao conjunto de equipamentos e materiais destinado ao fornecimento de energia a uma edificação composta por mais de uma unidade consumidora.
III. Ponto de entrega: é o ponto até o qual a concessionária deverá adotar todas as previdências, com o objetivo de viabilizar o fornecimento de energia, bem como operar e manter o seu sistema.
IV. Limite de propriedade: linha que separa a propriedade de um consumidor das propriedades vizinhas ou da via pública.
V. Ramal de ligação: conjunto de condutores e materiais instalados entre a derivação da rede da concessionária e o ponto de entrega.
A
Apenas I, II, III e V.
B
Apenas II, III e IV.
C
Apenas I, II e V.
D
Apenas I, III, IV e V.
E
I, II, III, IV e V.
Nas instalações elétricas prediais de baixa tensão, é dispensável o uso de disjuntores, uma vez que a chave seccionadora pode realizar a sua função com menor custo.
C
Certo
E
Errado
(PMM/URCA 2025) A Norma Regulamentadora Nº 10 (NR-10) estabelece os requisitos e condições mínimas objetivando a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade. Analise as afirmativas a seguir e assinale a alternativa correta:
I. em todas as intervenções em instalações elétricas devem ser adotadas medidas preventivas de controle do risco elétrico e de outros riscos adicionais, mediante técnicas de análise de risco, de forma a garantir a segurança e a saúde no trabalho;
II. em todos os serviços executados em instalações elétricas devem ser previstas e adotadas, prioritariamente, medidas de proteção coletiva aplicáveis, mediante procedimentos, às atividades a serem desenvolvidas, de forma a garantir a segurança e a saúde dos trabalhadores;
III. nos trabalhos em instalações elétricas, quando as medidas de proteção coletiva forem tecnicamente inviáveis ou insuficientes para controlar os riscos, devem ser adotados equipamentos de proteção individual específicos e adequados às atividades desenvolvidas, em atendimento ao disposto na NR-6;
IV. as instalações elétricas devem ser construídas, montadas, operadas, reformadas, ampliadas, reparadas e inspecionadas de forma a garantir exclusivamente a economia, uma vez que a segurança e a saúde dos trabalhadores são de responsabilidade individual, não cabendo ao órgão contratante.
A
somente I e II estão corretas;
B
somente II e III estão corretas;
C
somente I e IV estão corretas;
D
somente I, II e III estão corretas;
E
I, II, III e IV estão corretas.
(PMM/URCA 2025) Em uma instalação elétrica predial, o quadro de distribuição (QD) é o ponto onde se concentram os dispositivos de proteção, seccionamento e comando dos circuitos terminais. De acordo com o que estabelece a NBR 5410 e as boas práticas de projeto e montagem, assinale a alternativa correta:
A
o quadro de distribuição deve ficar próximo à entrada da edificação, ainda que em área sujeita à condensação de vapores;
B
o quadro de distribuição pode ser instalado em áreas externas descobertas, desde que o disjuntor geral seja do tipo termomagnético;
C
o quadro de distribuição deve ser instalado em local de fácil acesso, protegido contra umidade e com espaço de reserva suficiente para futuras ampliações;
D
é permitido instalar o quadro de distribuição em vestiários, cozinhas e áreas de serviço, desde que o circuito de iluminação seja independente;
E
a altura de instalação do quadro de distribuição deve ser igual à altura dos interruptores de comando, independentemente do tipo de usuário.
Um técnico foi incumbido de verificar se as instalações elétricas de um prédio estavam de acordo com os padrões brasileiros. Para se assegurar que faria a inspeção da forma mais criteriosa possível ele foi consultar a norma:
A
DIN 46BR
B
AWG 46BR
C
ABNT NBR 5410
D
ABNT NBR 14725-4
De acordo com a norma ABNT NBR 5410 - Instalações elétricas de baixa tensão, o uso de dispositivos diferencial-residual (DR) de alta sensibilidade, com corrente nominal IΔn de 30 mA ou inferior como proteção adicional é obrigatório para os casos em que:
I - Os circuitos que sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro.
II - Os circuitos que alimentem tomadas de corrente situadas em áreas internas à edificação.
III - Os circuitos de tomadas de corrente situadas em áreas internas que possam vir a alimentar equipamentos no exterior.
A partir das afirmações acima, é CORRETO o que se afirma em:
A
II, apenas
B
I e III, apenas.
C
I e II, apenas.
D
III, apenas
E
I, II e III.
Baixa, média e alta tensão são classificações de níveis de voltagem usadas na distribuição de energia elétrica. É correto afirmar que a baixa tensão é utilizada:
A
Para grandes consumidores industriais.
B
Para uso seguro em residências.
C
Para transportar muita energia por longas distâncias.
D
Para iluminação de postes públicos.
E
Para geração de energia em hidrelétricas.
São exemplos de baixa tensão:
A
80kV e 5V.
B
1.500kV e 25V.
C
69 kV e 10V.
D
Linhas de transmissão entre subestações.
E
127V e 220V.
Durante o projeto de uma instalação elétrica residencial, é necessário calcular a corrente elétrica de um circuito alimentado por um disjuntor de 20 A, que está protegido por um sistema de aterramento conforme as normas técnicas vigentes (NBR 5410). Esse circuito alimenta cinco pontos de iluminação, cada um com uma lâmpada de 100 W, e três tomadas que abastecem eletrodomésticos com uma carga total de 1,2 kW.
Sabendo que a tensão nominal do circuito é de 127 V, o disjuntor de 20A é adequado para proteger esse circuito e o aterramento do sistema precisaria ser reforçado, caso o circuito esteja suscetível a surtos?
A
O disjuntor é adequado, mas o aterramento não precisa ser reforçado, mesmo em áreas suscetíveis a surtos.
B
O disjuntor não é adequado, pois a corrente ultrapassa 20A, e o aterramento deve ser reforçado para evitar danos.
C
O disjuntor é adequado, mas o sistema de aterramento deve ser reforçado em áreas com alta incidência de surtos, juntamente com a instalação de DPS.
D
O disjuntor é adequado, e o aterramento só precisaria ser reforçado, se a corrente ultrapassasse 15A.
E
O disjuntor não é adequado e o aterramento deve ser reforçado, para garantir a segurança do sistema.
Analise a assertiva:
Estação de recarga: conjunto de ___________ e ___________ utilizados para o fornecimento de corrente ________ ou ______ ao veículo elétrico, instalado em um ou mais invólucros, com funções especiais de ________ e de _________, e localizados fora do veículo.
Com base nas normas da ABNT e nas resoluções normativas da ANEEL, assinale a alternativa que apresenta correta e respectivamente o preenchimento das lacunas do excerto:
A
Cabos − equipamentos − alternada − contínua − proteção − comunicação.
B
Softwares − equipamentos − pulsante − contínua − controle − proteção.
C
Softwares − equipamentos − alternada − contínua − controle − comunicação.
D
Softwares − equipamentos − alternada − contínua − proteção − comunicação.
E
Cabos − equipamentos − pulsante − contínua − controle − proteção.
A corrente de carga do sistema de distribuição em 127V da figura apresentada a seguir é 20 A, o fator de correção de temperatura é 0,8 e o fator de correção de agrupamento é 1,0.
A tabela a seguir especifica, para o método de instalação escolhido, as capacidades de condução de corrente de diferentes condutores.
Seção em [mm2] | Capacidade de corrente [A] |
1,5 | 17,5 |
2,5 | 24 |
4 | 32 |
6 | 41 |
10 | 57 |
Qual é o dimensionamento mais econômico e que atende as normas de projeto de sistemas de distribuição da seção dos condutores, pelo critério da capacidade de corrente, e do disjuntor de proteção contra sobrecarga?
A
2,5 mm2 ; 20 A
B
2,5 mm2 ; 25 A
C
4 mm2 ; 25 A
D
4 mm2 ; 32 A
E
6 mm2 ; 32A
Servidores de uma escola municipal relataram choques leves ao tocar nas carcaças de computadores e impressoras. O eletricista responsável constatou que não havia sistema de aterramento adequado e que os equipamentos estavam conectados diretamente à rede elétrica. Nesse caso, qual deve ser a medida mais indicada para eliminar o risco de acidentes?
A
Substituir os computadores por modelos mais novos.
B
Instalar fusíveis de maior capacidade.
C
Retirar o DR do circuito.
D
Isolar as carcaças metálicas com fita.
E
Instalar um sistema de aterramento eficiente.
Em uma luminária de uma instalação elétrica de baixa tensão, chega um circuito que a alimentará composto de fase, neutro e terra. A partir dessa luminária, o seu acionamento será realizado por meio de dois interruptores paralelos e um intermediário, onde a caixa de cada um desses interruptores ligam-se individualmente por meio de eletrodutos até a caixa da luminária.
Os quantitativos corretos de fios de retornos em cada um dos três ramos de eletrodutos são apresentados em:
A
Dois, três e quatro.
B
Dois, três e três.
C
Dois, dois e três.
D
Três, três e quatro.
E
Três, três e três.
Uma instalação crítica (TI e Diagnóstico por Imagem) sofre com disparos intempestivos de proteções e queima de fontes após tempestades. A análise do diagrama unifilar e a inspeção em campo revelaram as seguintes características:
-Aterramento: Entrada em TN-C, com conversão para TN-S realizada no QGBT (ponto do BEP).
- Proteção contra Surtos: DPS instalados apenas no QGBT de entrada.
-Proteção Diferencial: DRs do tipo "AC" protegem circuitos que alimentam UPS on-line e inversores de frequência.
-Distribuição: Três circuitos monofásicos distintos compartilham o mesmo condutor de neutro (neutro "emprestado") em um trecho.
-Infraestrutura: Cabos de rede (dados) e cabos de força compartilham o mesmo eletroduto por longos trechos.
Com base na NBR 5410 e nos conceitos de Qualidade de Energia, assinale o plano de ação corretiva mais adequado:
A
Manter a infraestrutura atual, mas substituir os disjuntores termomagnéticos por modelos de curva D e aumentar a sensibilidade dos DRs para 300mA, focando apenas na proteção contra incêndio.
B
Substituir os DPS do QGBT por filtros de linha nas tomadas finais e unificar o aterramento de dados com o de força apenas nas tomadas, mantendo o compartilhamento de eletrodutos.
C
Alterar o esquema para TN-C em toda a instalação para equalizar potenciais; remover os DRs dos circuitos de UPS para evitar disparos falsos e reforçar o aterramento da malha externa.
D
Instalar transformadores isoladores em cada rack de TI, mantendo os neutros compartilhados a montante, pois o transformador elimina a necessidade de segregação de infraestrutura e revisão dos DRs.
E
Manter o esquema TN-S a jusante do BEP; substituir os DRs tipo "AC" por tipo "A" (ou "B") para cargas eletrônicas; instalar DPS coordenados nos quadros terminais (cascata); individualizar os neutros por circuito e segregar fisicamente a infraestrutura de dados e força.
O esquema de aterramento utilizado em instalações elétricas de baixa tensão, que resulta em uma baixa corrente de falta quando a fase entra em contato com a parte metálica da estrutura do equipamento pela primeira vez é o
A
TN-C.
B
TN-S.
C
TN-C-S.
D
TT.
E
IT com fonte aberta.
