Com base na NBR 5410:2004 − Instalações elétricas de baixa tensão, assinale a alternativa correta sobre as características, dimensionamento e proteção dos condutores elétricos em instalações prediais:


A

Os dispositivos de proteção contra sobrecorrente devem ser instalados apenas nos condutores de proteção e de aterramento, conforme a seção 6.4 da NBR 5410.


B

Os cabos não-propagantes de chama, livres de halogênio e com baixa emissão de fumaça e gases tóxicos podem ser somente condutores isolados ou cabos unipolares.


C

O condutor de proteção (PE) pode ser utilizado como condutor neutro, desde que esteja devidamente identificado e protegido por disjuntor e dispositivo diferencial residual (DR).


D

O condutor neutro deve obrigatoriamente ser interrompido por dispositivo de proteção, juntamente com as fases, mesmo que não esteja passando corrente.


E

Todos os condutores devem ser providos, no mínimo, de isolação, a não ser quando o uso de condutores nus ou providos apenas de cobertura for expressamente permitido.

A ABNT NBR5410 estabelece o nível de competência das pessoas a ser considerado na elaboração e manutenção de uma instalação elétrica. Associe corretamente as colunas e assinale a alternativa que representa a correspondência correta.


Imagem associada para resolução da questão


A

1W – 2V – 3X – 4Y – 5Z


B

1V – 2W – 3X – 4Y – 5Z


C

1Z – 2Y – 3V – 4W – 5X


D

1Z – 2Y – 3X – 4W – 5V


E

1V – 2X – 3W – 4Z – 5Y

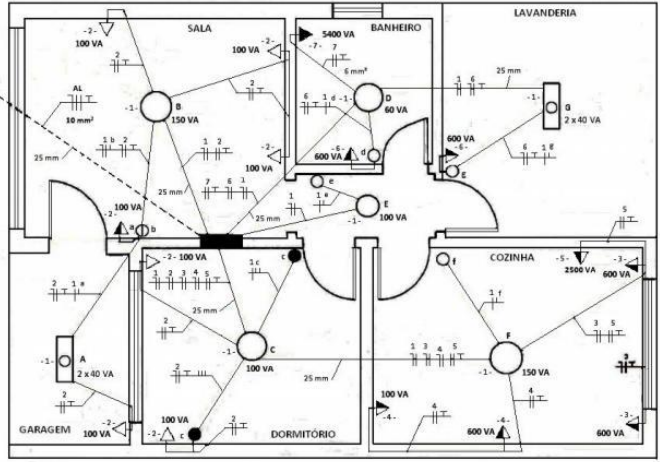

De acordo com a norma NBR 5410, dimensione os condutores do projeto apresentado na figura abaixo:


Imagem associada para resolução da questão


A

Circuito C2: Condutor fase, cor preta, seção mínima de 2,5 mm2 ; Condutor neutro, cor azul claro, seção de 1,5 mm2 ; Condutor Terra, cor verde, seção mínima de 1,5 mm2 , condutor retorno (“b” na canaleta), cor amarela 2,5 mm2 . Circuito C6: Condutor fase, cor vermelha, seção 1,5 mm2 ; Condutor neutro, cor azul claro, seção de 1,5 mm2 ; Condutor Terra, cor verde, seção mínima de 1,5 mm2 .


B

Circuito C2: Condutor fase, cor preta, seção mínima de 1,5 mm2 ; Condutor neutro, cor azul claro, seção de 1,5 mm2 ; Condutor Terra, cor verde, seção mínima de 1,5 mm2 , condutor retorno (“b” na canaleta), cor amarela 1,5 mm2 . Circuito C6: Condutor fase, cor vermelha, seção 1,5 mm2 ; Condutor neutro, cor azul claro, seção de 1,5 mm2 ; Condutor Terra, cor verde, seção mínima de 1,5 mm2 .


C

Circuito C2: Condutor fase, cor preta, seção mínima de 2,5 mm2 ; Condutor neutro, cor azul claro, seção mínima de 2,5 mm2 ; Condutor Terra, cor verde, seção mínima de 2,5 mm2 , condutor retorno (“b” na canaleta), cor amarela, seção mínima de 2,5 mm2 . Circuito C6: Condutor fase, cor vermelha, seção mínima de 2,5 mm2 ; Condutor neutro, cor azul claro, seção mínima de 2,5 mm2 ; Condutor Terra, cor verde, seção mínima de 2,5 mm2 .


D

Circuito C2: Condutor fase, cor azul claro, seção mínima de 2,5 mm2 ; Condutor neutro, cor preta, seção de 1,5 mm2 ; Condutor Terra, cor amarela, seção mínima de 1,5 mm2 , condutor retorno (“b” na canaleta), cor verde 2,5 mm2 . Circuito C6: Condutor fase, cor vermelha, seção 1,5 mm2 ; Condutor neutro, cor azul claro, seção de 1,5 mm2 ; Condutor Terra, cor verde, seção mínima de 1,5 mm2 .


E

Circuito C2: Condutor fase, cor preta 1,5 mm2 ; Condutor neutro, cor azul claro, seção de 2,5 mm2 ; Condutor Terra, cor verde, seção mínima de 2,5 mm2 , condutor retorno (“b” na canaleta), cor amarela 1,5 mm2 . Circuito C6: Condutor fase, cor vermelha, seção mínima de 2,5 mm2 ; Condutor neutro, cor azul claro, seção mínima de 2,5 mm2 ; Condutor Terra, cor verde, seção mínima de 2,5 mm2 .

De acordo com a norma NBR 5410 (Instalações Elétricas de Baixa Tensão), em qual esquema de aterramento NÃO é permitido atribuir ao dispositivo diferencial residual (DR) a função de seccionamento automático contra choques elétricos?


A

TN-S.


B

TN-C-S.


C

TN-C.


D

TT.


E

IT.

As normas brasileiras estabelecem uma série de critérios para determinar o número de pontos de tomada que devem ser previstos em um local durante um projeto de instalações elétricas de baixa tensão. Em particular, no caso de cozinhas, deve ser previsto no mínimo um ponto de tomada para cada X m, ou fração, de perímetro, sendo que acima da bancada da pia devem ser previstas no mínimo Y tomadas de corrente.


Assinale a alternativa que apresenta os valores que substituem corretamente X e Y na afirmação acima.


A

X = 3,5 e Y = 2.


B

X = 3,5 e Y = 1.


C

X = 3,5 e Y = 3.


D

X = 5,0 e Y = 1.


E

X = 5,0 e Y = 2.

Seguindo as prescrições da ABNT NBR 5410/2008, que trata das instalações elétricas de baixa tensão, recomenda-se omitir o dispositivo de proteção contra sobrecargas em circuitos que alimentem equipamentos de utilização nos casos em que o desligamento inesperado do circuito suscitar uma situação de perigo ou, inversamente, desabilitar equipamentos indispensáveis em uma situação de perigo. São exemplos de tais casos:


I. Circuitos de excitação de máquinas rotativas.

II. Circuitos de alimentação de eletroímãs para elevação de cargas.

III. Circuitos secundários de transformadores de corrente.

IV. Circuitos de motores usados em serviços de segurança (bombas de incêndio, sistemas de extração de fumaça etc.).


Quais estão corretos?


A

Apenas I e IV.


B

Apenas II e III.


C

Apenas III e IV.


D

Apenas I, II e III.


E

I, II, III e IV.

Nas instalações elétricas de modo geral, as normas brasileiras admitem a utilização de condutores com isolação feita de materiais propagadores de chama, desde que possuam adequada isolação elétrica para o nível de tensão empregado.


C

Certo


E

Errado

Julgue as seguintes afirmações como verdadeiras (V) ou falsas (F) com base na NR 10 que trata da segurança em instalações e serviços em eletricidade:


(__)A constatação da ausência de tensão é o primeiro passo no processo de desenergização das instalações elétricas, antes de liberar a área para trabalho.

(__)É vedado o uso de adornos pessoais nos trabalhos com instalações elétricas ou em suas proximidades.

(__)Todo projeto deve prever condições para a adoção de aterramento, exceto para serviços e obras temporárias.


Assinale a alternativa cuja respectiva ordem de julgamento esteja correta:


A

F − F − F.


B

V − F − F.


C

F − F − V.


D

F − V − F.

A previsão de carga de uma instalação elétrica envolve a determinação das potências da iluminação e das tomadas. No caso das tomadas de uso geral, segundo a NBR 5410:2004, a potência mínima para um quarto, com área de 16 m2 (4 x 4 m), é de:


A

300 VA.


B

600 VA.


C

1200 VA.


D

200 VA.


E

400 VA.

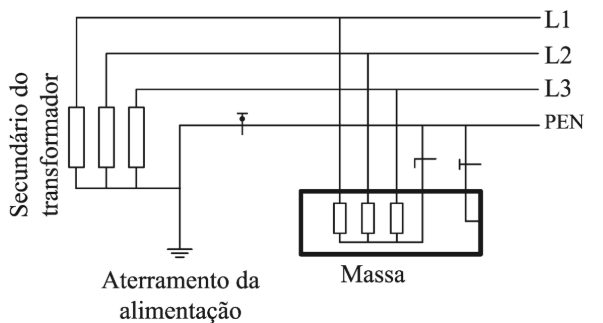

O sistema de aterramento é fundamental para segurança dos equipamentos e das pessoas. A norma NBR 5410-2004 classifica vários esquemas de aterramentos que podem ser utilizados em instalações elétricas. A figura a seguir mostra um dos esquemas de aterramento recomentados pela norma NBR 5410-2004.


Imagem associada para resolução da questão


Elaborado pelo(a) autor(a).


Esse esquema de aterramento é chamado de


A

TT.


B

TN-S.


C

TN-C.


D

TN-C-S.


E

IT.

Sobre a NBR 5410, marque o item INCORRETO:


A

Esta Norma aplica-se às instalações novas e a reformas em instalações existentes.


B

Esta Norma aplica-se às linhas elétricas fixas de sinal (com exceção dos circuitos internos dos equipamentos).


C

Esta Norma aplica-se a toda fiação e a toda linha elétrica que não sejam cobertas pelas normas relativas aos equipamentos de utilização.


D

Esta Norma aplica-se a instalações elétricas de embarcações e aeronaves.


E

A aplicação desta Norma não dispensa o atendimento a outras normas complementares, aplicáveis a instalações e locais específicos.

Analise o diagrama unifilar da figura abaixo e as assertivas a seguir:


Imagem associada para resolução da questão


I. O circuito 2 é um circuito de força, que alimenta as tomadas da garagem, dormitório e sala. Segundo a NBR 5410, deve-se utilizar condutores de 2,5 mm.

II. O circuito 1 é um circuito de iluminação, alimentando as luminárias da cozinha, garagem, dormitório, sala, banheiro e lavanderia. Segundo a NBR 5410, poder-se-á utilizar condutores de 1,5 mm.

III. A instalação não possui nenhum circuito bifásico.

IV. De acordo com a NBR 5410, os condutores de terra deverão ser de cor azul claro, e os condutores de neutro, de cor verde.


Quais estão corretas?


A

Apenas I.


B

Apenas II.


C

Apenas I e II.


D

Apenas I, II e III.


E

I, II, III e IV.

Relacione a Coluna 1 à Coluna 2, associando os seguintes itens às suas respectivas descrições, de modo a estabelecer o adequado dimensionamento de circuitos elétricos em instalações elétricas de Baixa Tensão (BT), de acordo com a NBR 5410:2004.


Coluna 1

1. Condutor verde, 2,5 mm2 .

2. Condutor vermelho, 1,5 mm2 .

3. Condutor preto, 2,5 mm2 .

4. Condutor azul claro, 2,5 mm2 .


Coluna 2

( ) X – Fase de circuito de força.

( ) Y – Condutor de neutro.

( ) Z – Condutor de terra.

( ) W – Fase de circuito de iluminação.


A ordem correta de preenchimento dos parênteses, de cima para baixo, é:


A

1 – 2 – 3 – 4.


B

4 – 3 – 2 – 1.


C

3 – 4 – 1 – 2.


D

2 – 1 – 3 – 4.


E

4 – 2 – 3 – 1.

À luz da NBR 5410 – Instalações elétricas de baixa tensão, podem ser usados como condutores de proteção, EXCETO:


A

Veias de cabos multipolares.


B

Condutores isolados, cabos unipolares ou condutores nus em conduto comum com os condutores vivos.


C

Partes metálicas flexíveis.


D

Armações, coberturas metálicas ou blindagens de cabos.

Para uma instalação industrial podem ser apresentadas as seguintes causas que resultam em um baixo fator de potência, exceto:


A

motores de indução trabalhando a vazio durante um longo período de operação.


B

motores superdimensionados em relação às máquinas a eles acopladas.


C

transformadores em operação a plena carga.


D

grande número de reatores de baixo fator de potência suprindo lâmpadas de descarga (lâmpadas fluorescentes, vapor de mercúrio, vapor de sódio etc.).


E

fornos de indução eletromagnética.

Qualquer nova instalação elétrica de baixa tensão, ampliação ou reforma de instalação existente deverá ser inspecionada e ensaiada, durante a execução e/ou quando concluída, antes de ser colocada em serviço pelo usuário, a fim de verificar o atendimento às prescrições da ABNT NBR 5410. Quanto às verificações finais, numere a coluna da direita de acordo com a da esquerda.


1. Inspeção visual

2. Ensaio

3. Ensaio de tensão aplicada

4. Ensaio de funcionamento


( ) Deve ser realizado(a) em montagens ou conjuntos executados ou modificados no local da instalação, de forma a verificar a ocorrência de arcos ou disrupções.

( ) Deve ser realizado(a) em montagens tais como quadros elétricos, acionamentos, controles, intertravamentos, comandos etc. para verificar se o conjunto se encontra corretamente montado, ajustado e instalado.

( ) É destinado(a) a verificar se os componentes que constituem a instalação fixa permanente são conforme as normas aplicáveis; foram corretamente selecionados e instalados de acordo com a ABNT NBR 5410; não apresentam danos aparentes que possam comprometer seu funcionamento adequado e a segurança.

( ) É destinado(a) a verificar a continuidade dos condutores de proteção e das equipotencializações principal e suplementares; resistência de isolamento da instalação elétrica; resistência de isolamento das partes da instalação objeto de SELV, PELV ou separação elétrica; seccionamento automático da alimentação.


Marque a sequência correta.


A

3, 4, 1, 2


B

4, 3, 1, 2


C

3, 4, 2, 1


D

4, 3, 2, 1

A correta identificação dos cabos em uma instalação elétrica é essencial para garantir a segurança e o funcionamento adequado do sistema. Qual cor é comumente usada para identificar o condutor neutro em sistemas de baixa tensão?


A

Vermelho.


B

Preto.


C

Azul.


D

Verde-amarelo.

Assinale corretamente a assertiva que apresenta a norma técnica que regula as instalações elétricas de baixa tensão no Brasil.


A

NR-10


B

NBR 14039


C

NBR 5410


D

NR-12

Um chuveiro elétrico está instalado a 30 m (distância no interior dos eletrodutos) do quadro de distribuição, recebendo três fios de mesma bitola (fase, neutro e terra). Sabendo que a potência máxima solicitada pelo chuveiro é de 5.500 W e a tensão de alimentação é de 220V, calcule a queda de tensão máxima, aproximada, do quadro até o chuveiro tendo em vista que o condutor utilizado apresenta uma queda de tensão de aproximadamente 7 V por Ampère por quilômetro.


A

5,25 V


B

10,5 V


C

15,75 V


D

127 V


E

12 V
