A NR 10 é a Norma regulamentadora que estabelece os requisitos e condições mínimas para garantir a segurança e a saúde dos trabalhadores, que direta ou indiretamente, interajam em instalações elétricas e serviços de eletricidade. Segundo esta norma, os estabelecimentos com carga instalada superior a uma determinada potência, devem constituir e manter o Prontuário de Instalações Elétricas, contendo, além dos esquemas unifilares atualizados das instalações elétricas, com as especificações do sistema de aterramento e dispositivos de proteção, o que está disposto no subitem desta norma. Neste caso, a carga instalada deve ser superior a:
A
120 kW
B
50 kW
C
90 kW
D
100 kW
E
75 kW
No reenergização de uma instalação que estava passando por manutenção, deve ser seguida uma sequência de passos. Segundo a NR-10, o primeiro desses passos deve ser
A
a remoção da sinalização de impedimento de reenergização.
B
a remoção do aterramento temporário, da equipotencialização e das proteções adicionais.
C
a retirada da zona controlada de todos os trabalhadores não envolvidos no processo de reenergização.
D
a retirada das ferramentas, dos utensílios e dos equipamentos.
E
o destravamento, se houver, e a religação dos dispositivos de seccionamento.
Sobre o condutor neutro, a norma ABNT NBR 5410:2004 afirma que
A
o condutor neutro não pode ser comum a mais de um circuito.
B
o condutor neutro de um circuito monofásico, em condições especiais, pode ter a seção inferior à seção do condutor de fase.
C
em um circuito trifásico com neutro e cujos condutores de fase tenham uma seção superior a 10 mm², a seção do condutor neutro pode ser inferior à dos condutores de fase.
D
quando, em um circuito trifásico com neutro, a taxa de terceira harmônica e seus múltiplos for superior a 20%, a seção do condutor neutro não deve ser inferior à dos condutores de fase.
E
o condutor neutro deve obedecer à seção do condutor de proteção.
Conforme a Norma ABNT NBR 5410, o máximo valor percentual de queda de tensão permitido em qualquer ponto de utilização dessa instalação, calculado a partir dos terminais secundários do transformador de Média Tensão/Baixa Tensão de propriedade da unidade consumidora, é de:
A
3,5%.
B
4%.
C
5%.
D
7%.
E
10%.
Avalie as proposições abaixo à luz da NBR 5410 que trata das instalações elétricas de baixa tensão:
I.Em nenhum caso a queda de tensão nos circuitos terminais pode ser superior a 4%.
II.É permitido a aplicação de solda a estanho na terminação de condutores, para conectá-los a bornes ou terminais de dispositivos ou equipamentos elétricos.
III.Deve ser observado um afastamento mínimo de 0,50 m entre duas linhas elétricas enterradas que venham a se cruzar.
Assinale a alternativa correta:
A
Apenas a proposição III está correta.
B
Apenas a proposição I está correta.
C
Apenas as proposições II e III estão corretas.
D
Apenas a proposição II está correta.
A ABNT NBR 5410 estabelece as condições mínimas necessárias para garantir a segurança das instalações elétricas de:
A
alta tensão;
B
média tensão;
C
média-alta tensão;
D
baixa tensão;
E
ultra-alta tensão.
Considerando a Figura 5, analise as assertivas a seguir:
I. O circuito 1 é de iluminação, e os condutores, segundo a norma NBR 5410, são de seção mínima de 1,5 mm².
II. O circuito 4 é de força, alimentando uma tomada e, segundo a norma NBR 5410, são de seção mínima de 2,5 mm².
III. O circuito 4 possui fase, neutro e terra.
Quais estão corretas?
A
Apenas I.
B
Apenas II.
C
Apenas III.
D
Apenas I e II.
E
I, II e III.
Ao diagnosticar um defeito em um quadro de distribuição de baixa tensão verifica-se que um dos disjuntores está desarmado. Ao rearmar o disjuntor, percebe-se que em poucos segundos ocorre novamente o desarme do mesmo dispositivo. Diante de tal situação, o procedimento correto é:
A
substituir o disjuntor por um de maior capacidade de corrente, a fim de que suporte a carga supostamente demandada naquele circuito e não venha a desarmar novamente.
B
orientar o responsável pelo prédio de maneira que ele próprio possa rearmar o disjuntor sempre que necessário, para diminuir o tempo de interrupção de energia.
C
verificar a eventual existência de curto circuito, sobrecarga ou defeito nas instalações e equipamentos elétricos associados ao circuito protegido por esse disjuntor.
D
aplicar uma fita adesiva sobre a alavanca de acionamento do disjuntor para evitar que o dispositivo desarme novamente.
Qual é a seção mínima recomendada para um condutor de fase em uma instalação elétrica residencial?
A
0,5 mm².
B
1,5 mm²
C
4 mm²
D
10 mm².
E
Nenhuma das alternativas está correta.

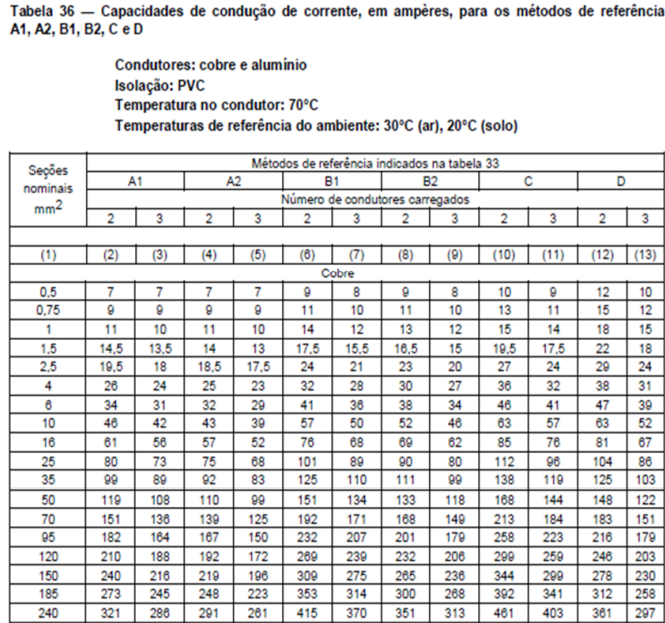

Instalações elétricas industriais normalmente atendem cargas de potência elevada e requerem orçamento elevado para compra de materiais elétricos como condutores e dispositivos de proteção. Um projetista precisa dimensionar os condutores de atendimento a uma carga trifásica cuja corrente de projeto calculada por condutor fase é de 255 A (considere os fatores de correção atendidos). O método de instalação será canaleta fechada embutida no piso e a opção do material utilizado para o condutor será cobre com isolação de PVC numa temperatura ambiente de 30 °C. A tabela de capacidade de condução de corrente é apresentada a seguir. Buscando economizar na compra dos insumos, o projetista quer ligar condutores em paralelo por fase, diminuindo a seção nominal do cabo a ser comprado. Com base no exposto e na situação apresentada, indique a alternativa que traz a correta ação do projetista e da aplicação da norma NBR 5410/2004.
Fonte: NBR 5410/2004 (adaptado).
A
A ação do projetista está correta e é prevista em norma, desde que escolha, por fase, dois condutores de seção nominal de 35 mm2 e que os condutores em paralelo tenham a mesma constituição, aproximadamente o mesmo comprimento e não apresentem derivações ao longo de seu percurso.
B
A ação do projetista está correta e é prevista em norma, desde que escolha, por fase, dois condutores de seção nominal de 50 mm2 e que os condutores em paralelo tenham a mesma constituição, aproximadamente o mesmo comprimento e não apresentem derivações ao longo de seu percurso.
C
A ação do projetista não está correta e não é prevista em norma, devendo o projetista escolher, por fase, um condutor de seção nominal de 150 mm2 , garantindo a aplicabilidade dos critérios de capacidade de condução de corrente e coordenação de dispositivos de proteção.
D
A ação do projetista não está correta e não é prevista em norma, devendo o projetista escolher, por fase, um condutor de seção nominal de 120 mm2 , garantindo a aplicabilidade dos critérios de capacidade de condução de corrente e coordenação de dispositivos de proteção.

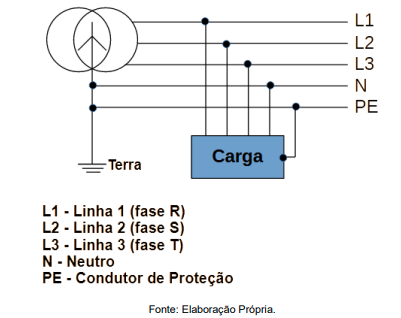

A NBR-5410 classifica os sistemas de distribuição em baixa tensão, em função das ligações à terra da fonte de alimentação e das massas, de acordo com uma simbologia constituída de 2 ou 3 ou, eventualmente, 4 letras: TT, TN (podendo ser TN-S, TN-C ou TN-CS) e IT. Essas simbologias são representadas por esquemas, conforme o da figura a seguir.
Analisando as ligações do condutor de proteção, condutor neutro e a carga, esse esquema de aterramento representa o
A
TT.
B
TN-S.
C
TN-C.
D
TN-C-S.
As instalações elétricas residenciais e comerciais devem seguir normas técnicas específicas para garantir a segurança e a eficiência dos sistemas elétricos. No Brasil, as principais normas são estabelecidas pela Associação Brasileira de Normas Técnicas (ABNT), sendo a NBR 5410 uma das mais importantes, que aborda a segurança em instalações elétricas de baixa tensão. Sobre o assunto, julgue as seguintes afirmações como verdadeiras (V) ou falsas (F):
(__)O uso de materiais certificados de acordo com normas técnicas é essencial para a conformidade e segurança das instalações elétricas.
(__)A NBR 5410 define critérios para a proteção contra choques elétricos, curto-circuitos e sobretensões, garantindo a segurança das instalações.
(__)As normas da ABNT são apenas recomendações e não possuem caráter obrigatório para a execução de instalações elétricas.
Assinale a alternativa cuja respectiva ordem de julgamento esteja correta:
A
V − F − F.
B
V − V − V.
C
V − V − F.
D
F − F − V.
De acordo com a ABNT NBR 5410, toda instalação deve possuir um sistema de aterramento que engloba condutores de aterramento e de proteção, eletrodos de aterramento, sistema de equipotencialização e dispositivos de proteção. Em relação ao sistema de aterramento e equipotencialização, assinale a afirmativa correta.
A
Se, em um ponto qualquer da instalação, as funções de neutro e de condutor de proteção forem separadas, com a transformação do condutor PEN em dois condutores distintos, um destinado a neutro e o outro a condutor de proteção, admite-se que o condutor neutro, a partir desse ponto, venha a ser ligado a qualquer ponto aterrado da instalação.
B
Os seguintes elementos metálicos são admitidos como condutores de equipotencialização: tubulações de água; tubulações de gases ou líquidos combustíveis ou inflamáveis; eletrodutos flexíveis; partes metálicas flexíveis.
C
Cada edificação deve ter uma equipotencialização principal que reúna: armaduras de concreto armado e outras estruturas metálicas; tubulações e condutos metálicos e seus elementos estruturais associados; blindagens, armações, coberturas e capas metálicas de cabos das linhas de energia e de sinal; e condutores de proteção e de interligação.
D
Nos casos em que a infraestrutura de aterramento da edificação for constituída pelas próprias armaduras embutidas no concreto das fundações, não se pode considerar que as interligações naturalmente existentes entre estes elementos são suficientes para se obter um eletrodo de aterramento com características elétricas adequadas, sendo indispensável qualquer medida suplementar.
No quadro geral de baixa tensão (QGBT) de uma instalação trifásica a 4 fios, o condutor neutro é aterrado utilizando uma malha de aterramento formada por três hastes e uma barra de equipotencialização é disponibilizada no interior do quadro a partir dessa malha. Um eletricista deseja instalar 3 equipamentos trifásicos situados a 50 m de distância do QGBT. Como as máquinas exigem aterramento, para evitar usar um condutor de 50 m partindo das máquinas até a barra de equipotencialização no QGBT, o eletricista optou por aterrar, individualmente, cada máquina no próprio local da instalação.
De acordo com a NBR 5410, esse esquema de aterramento é chamado de:
A
IT.
B
TN-S.
C
TN-C-S.
D
TN-C.
E
TT.
O esquema de aterramento em instalações elétricas de baixa tensão deve atender a um dos esquemas preconizados pela Norma 5410.
O esquema que propicia uma baixa corrente elétrica de falta por conta de um contato de uma fase na estrutura do equipamento e que tem a obrigatoriedade de utilizar o dispositivo da corrente diferencial (DR) é
A
TT.
B
IT.
C
TN-C.
D
TN-S.
Nas tomadas, como a mostrada na imagem a seguir, onde deve ser conectado o condutor de aterramento?
A
Em qualquer borne.
B
No borne central.
C
No borne da direita.
D
No borne da esquerda.
Segundo a NBR 5410, os métodos de referência são os métodos de instalação, indicados na IEC 60364-5-52, para os quais a capacidade de condução de corrente foi determinada por ensaio ou por cálculo. São eles:
1. A1: condutores isolados em eletroduto de seção circular embutido em parede termicamente isolante.
2. B1: cabos unipolares ou cabo multipolar sobre parede de madeira.
3. C: condutores isolados em eletroduto de seção circular sobre parede de madeira.
4. F: cabos unipolares espaçados ao ar livre.
5. G: cabos unipolares justapostos (na horizontal, na vertical ou em trifólio) ao ar livre.
O resultado da somatória dos números correspondentes às afirmações corretas é:
A
01.
B
05.
C
10.
D
12.
E
15.
Uma extensão montada com um cabo PP 2 X 1,00 mm² NÃO pode:
A
Alimentar equipamentos de 1.000 watts de potência.
B
Ser enrolada imediatamente ao final de sua utilização.
C
Ser ligada em tomadas de 220 volts.
D
Ser utilizada em equipamentos trifásicos.
Considere as afirmações abaixo a respeito da aplicabilidade da norma NBR 5410.
I- Aplica-se a circuitos elétricos alimentados sob tensão nominal igual ou inferior a 1,5 kV em corrente alternada, com frequências inferiores a 400 Hz, ou a 1 kV em corrente contínua.
II- Aplica-se a circuitos elétricos, que não os internos aos equipamentos, funcionando sob uma tensão superior a 1,5 kV e alimentados através de uma instalação de tensão igual ou inferior a 2 kV em corrente alternada (por exemplo, circuitos de lâmpadas de descarga, precipitadores eletrostáticos etc.).
III- Aplica-se a toda fiação e toda linha elétrica que não sejam cobertas pelas normas relativas aos equipamentos de utilização.
IV- Aplica-se a linhas elétricas fixas de sinal (com exceção dos circuitos internos dos equipamentos).
É CORRETO o que se afirma apenas em:
A
I, III e IV.
B
III e IV.
C
II, III e IV.
D
I e III.
E
I e IV.
De acordo com a NR-10, para serem consideradas desenergizadas as instalações elétricas liberadas para trabalho, determinados procedimentos devem ser seguidos em sequência pré-definida. A Instalação de "Aterramento Temporário" com equipotencialização dos condutores dos circuitos, deve ser realizada:
A
Antes da proteção dos elementos energizados existentes na "Zona Controlada".
B
Após a instalação da sinalização de impedimento de reenergização.
C
Antes da constatação da ausência de tensão.
D
Antes da instalação da sinalização de impedimento de reenergização.
