Questões de Concurso sobre NBR 5410 – Instalações elétricas de baixa tensão
Disciplina
Assunto
1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade
Comentários:
Professores
Alunos
Meus Comentários
Vídeo
Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas
Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas
Questões:
Todas as questões
Filtro simplificado
Questões
Todas as questões
867
questões
encontradas
20
Mais recentes
Os esquemas de aterramento são arranjos físicos e elétricos que conectam partes metálicas de um sistema elétrico à terra, visando proteger pessoas, equipamentos e estruturas contra descargas elétricas, falhas de isolamento e surtos de tensão. Sobre a simbologia dos esquemas de aterramento citados na ABNT NBR-5410, é correto afirmar que
A
a primeira letra implica a situação das massas da instalação elétrica em relação à terra.
B
a segunda letra indica a situação da alimentação em relação à terra.
C
as três variantes de esquema TN são TN-S, TN-C-S e TN-C.
D
o esquema TN possui um ponto de alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação.
E
o esquema IT é parecido com o esquema TN, porém o aterramento da fonte é realizado por uma impedância de baixo valor.
Em relação à seleção e instalação dos componentes das instalações elétricas, de acordo com a ABNT NBR 5410/2008, o condutor neutro:
I. Pode ser comum a mais de um circuito.
II. O de um circuito monofásico pode ter seção inferior à do condutor de fase.
III. Quando, em um circuito trifásico com neutro, a taxa de terceira harmônica e seus múltiplos for superior a 15%, a seção do condutor neutro não deve ser inferior à dos condutores de fase, podendo ser igual à dos condutores de fase se essa taxa não for superior a 33%.
Quais estão corretas?
A
Apenas I.
B
Apenas II.
C
Apenas III.
D
Apenas II e III.
E
I, II e III.
Os diferentes esquemas de aterramento são classificados por um código de 3 letras na forma XY-Z, em que X identifica a situação da alimentação em relação à terra, Y identifica a situação das massas da instalação em relação à terra e Z identifica a disposição dos condutores neutro e de proteção.
Um esquema que tem um ponto de alimentação diretamente aterrado, as massas ligadas a esse ponto e as funções de neutro e de proteção asseguradas por condutores distintos é representado pelo código
A
TT-S.
B
TT-C.
C
TN-S.
D
TN-C.
E
IT-S.
Em um projeto de instalações elétricas conforme a NBR 5410, qual é o procedimento adequado para dimensionamento de condutores elétricos?
A
Utilizar o diâmetro do eletroduto como único parâmetro.
B
Basear-se apenas na potência aparente do sistema.
C
Consultar apenas as tabelas de fabricantes de cabos.
D
Considerar a corrente de carga, a queda de tensão admissível e as condições de instalação.
E
Determinar a seção do condutor pela corrente de curto-circuito.
A NR 10 é a norma regulamentadora que estabelece requisitos e condições mínimas para garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços de eletricidade. Segundo esta norma, a partir de uma determinada tensão, as intervenções em instalações elétricas somente podem ser realizadas por trabalhadores que obedeçam ao item 10.8 desta norma. Esta tensão, em corrente contínua, é superior a:
A
50 V.
B
120 V.
C
110 V.
D
220 V.
E
380 V.
Ao realizar a instalação elétrica em uma edificação, é essencial seguir um processo adequado. Qual é a primeira etapa a ser considerada?
A
Análise da normativa técnica aplicável ao projeto.
B
Dimensionamento dos condutores conforme a carga elétrica prevista.
C
Definição dos pontos de iluminação e tomadas.
D
Escolha dos dispositivos de proteção.
E
Verificação do aterramento existente.
Considere uma instalação elétrica de baixa tensão, em que o condutor de proteção é constituído do mesmo metal que os condutores de fase. Sabendo que a seção dos condutores de fase é de 70 mm², a seção mínima do condutor de proteção correspondente, segundo a NBR 5410:2004, será:
A
16 mm².
B
35 mm².
C
25 mm².
D
50 mm².
E
70 mm².
A respeito das instalações elétricas em geral, avaliar se as afirmativas são certas (C) ou erradas (E) e assinalar a sequência correspondente.
( ) Utilizar o tipo correto de fiação elétrica, como cabos de bitola apropriada, é essencial para garantir a eficiência e a segurança da instalação.
( ) O dimensionamento correto da carga elétrica leva em consideração a quantidade de aparelhos e a demanda por energia da instalação.
( ) Dispositivos de proteção, como capacitores, são projetados para desligar o circuito em caso de curtocircuito, evitando danos aos equipamentos e riscos de incêndio.
A
C - C - E.
B
E - E - C.
C
C - E - E.
D
E - C - C.
A norma NBR 5410, estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão. O projeto e a instalação elétrica devem ser realizados pensando em mudanças, ampliações e alteração de cargas futuras. A quantidade de espaços reservados nos quadros elétricos é estipulada de acordo com a quantidade de circuitos que o quadro já tem ocupado. Deve-se ter 04 espaços de reserva, quando:
A
Houver de 02 a 10 circuitos elétricos.
B
Houver de 08 a 20 circuitos elétricos.
C
Houver de 13 a 30 circuitos elétricos.
D
Houver de 19 a 40 circuitos elétricos.
Em relação à proteção contra choque elétrico por contato direto, assinale a alternativa correta:
A
A Proteção Total é insuficiente por si só, porém é aplicável a todas as situações.
B
A Proteção Total requer o conhecimento prévio das pessoas expostas e é aplicável apenas em alta tensão.
C
A Proteção Total é obrigatória para pessoas iBA1 tanto em baixa tensão como em média\alta tensão.
D
A Proteção Total é necessária apenas em baixa tensão e independe do conhecimento das pessoas.
E
A Proteção Parcial é caracterizada por medidas que são suficientes por si só para garantir a proteção das pessoas para possíveis contatos acidentais com partes vivas da instalação elétrica.
Um eletricista predial de ______________ é um especialista em sistemas elétricos de construções comerciais, domiciliares e industriais, onde a energia elétrica varia até 1000 volts em corrente alternada ou 1500 volts em corrente contínua.
Dentre as opções abaixo, assinale a que preenche corretamente a lacuna.
A
Alta tensão;
B
Média tensão;
C
Baixa tensão;
D
Média-alta tensão;
E
Ultra-baixa tensão.
De acordo com a NBR 5410/2004 versão corrigida em 2008, para que uma instalação elétrica esteja segura e de acordo com as diretrizes da norma, é necessário fazer uso de dispositivos de segurança, os quais serão responsáveis por proteger a instalação contra choques, sobreaquecimentos ou surtos de corrente e/ou tensão. Assinale a alternativa INCORRETA:
A
Os dispositivos de proteção têm a função de desligar o circuito da instalação elétrica que apresenta problemas ou está operando fora das condições normais.
B
Eles devem funcionar rapidamente para que possam evitar danos à vida humana e/ou danos aos equipamentos ligados ao circuito.
C
Geralmente, as situações que podem causar danos são sobrecargas de curta duração e curtos-circuitos.
D
Os dispositivos de proteção para instalações elétricas de baixa tensão costumam ser mais simples e possuem baixo custo.
E
Os principais dispositivos utilizados em instalações residenciais e prediais são: disjuntores termomagnéticos (DTM), disjuntor residual (DR) e dispositivo de proteção de surto ou sobretensões (DPS).
Com relação aos condutos utilizados em instalações elétricas de baixa tensão, assinale a alternativa em que se apresenta uma afirmação correta de acordo com as normas brasileiras.
A
Nas bandejas, nos leitos e nas prateleiras, os cabos devem ser dispostos, preferencialmente, em várias camadas.
B
Nas linhas com condutores fixados sobre isoladores, podem ser utilizados condutores nus.
C
Nos espaços de construção, não podem ser instalados condutores elétricos, independentemente do tipo de linha considerado.
D
Nas canaletas instaladas no solo, não podem ser utilizados cabos multipolares.
E
Pode-se passar num mesmo eletroduto condutores de dois circuitos diferentes, sendo que a seção nominal dos condutores de fase de um é 2,5 mm2 e do outro é 16 mm2.
Os condutores utilizados nas instalações elétricas residenciais, comerciais ou industriais de baixa tensão poderão ser de
A
Fibra ótica, com isolamento de PVC.
B
Alumínio, com isolamento de PVA.
C
Cobre, com isolamento de PVA.
D
Alumínio ou de cobre, com isolamento de EPA.
E
Alumínio ou de cobre, com isolamento de XLPE.
Para garantir a eficiência e a segurança das instalações elétricas em edifícios e indústrias, é essencial seguir diretrizes rigorosas desde o planejamento até a execução. Envolve a escolha adequada de materiais, dimensionamento correto dos circuitos e cumprimento de normas específicas. O engenheiro responsável deve garantir que todos os componentes estejam em conformidade com as regulamentações vigentes.
Qual das seguintes afirmações é correta?
A
O cumprimento das normas específicas pode ser ignorado se o planejamento for bem feito e os materiais forem de boa qualidade.
B
Não é necessário seguir normas da NBR 5410 se a execução das instalações for supervisionada por um engenheiro eletricista.
C
O dimensionamento correto dos circuitos elétricos garante que a instalação possa suportar a carga prevista sem sobrecarregar os componentes.
D
Escolher materiais de qualquer fornecedor, independentemente de suas certificações, é suficiente para garantir a qualidade das instalações elétricas.
Você está projetando a instalação elétrica de um chuveiro elétrico com as seguintes informações:
-Potência nominal (Pn) do chuveiro: 4500 W
-Tensão de alimentação (V): 220 V
-Condutores com isolamento em PVC
-Eletroduto de PVC embutido em alvenaria
-Temperatura ambiente: 30 °C

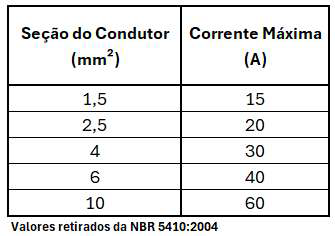

A tabela abaixo apresenta a capacidade de condução de corrente dos condutores de cobre para diferentes seções, considerando uma instalação em condições normais e uma temperatura ambiente de 30 °C:
Qual é a bitola mínima recomendada para os condutores com segurança?
A
6,0 mm²
B
2,5 mm²
C
4,0 mm²
D
10,0 mm²
Nas normas relacionadas a instalações elétricas de baixa tensão, a terminologia específica é importante para garantir a clareza e a precisão na comunicação sobre componentes e pontos de conexão. Em particular, quando se refere ao local destinado à conexão de equipamentos de uso, é fundamental utilizar a terminologia correta. Qual é o termo apropriado para descrever um ponto de uma linha elétrica destinado à conexão de equipamentos de utilização?
A
Ponto de serviço.
B
Ponto de utilização.
C
Ponto de entrega.
D
Ponto de atuação.
Considere as afirmativas a seguir a respeito de linhas elétricas, do tipo eletroduto aparente, utilizadas em instalações elétricas em baixa tensão.
I. Os condutores com isolação de PVC propiciam maior capacidade de condução de corrente elétrica que os de isolação de EPR.
II. Os eletrodutos metálicos propiciam a mesma queda de tensão nos circuitos que os de PVC.
III. Os condutores com isolações de XLPE possuem uma capacidade de sobrecarga maior que os de PVC.
Está correto somente o que se afirma em:
A
I;
B
II;
C
III;
D
I e II;
E
II e III.
A desenergização é um conjunto de ações coordenadas, sequenciadas e controladas, destinadas a garantir a efetiva ausência de tensão no circuito, trecho ou ponto de trabalho, durante todo o tempo de intervenção e sob controle dos trabalhadores envolvidos. De acordo com a NR-10 após os dois primeiros passos para realizar a desenergização, devese proceder com:
A
A instalação de aterramento temporário.
B
A proteção dos elementos energizados.
C
O impedimento de reenergização.
D
A constatação da ausência de tensão.
Considere as afirmativas abaixo a respeito das linhas elétricas utilizadas em instalações de baixa tensão:
I. Os circuitos elétricos possuem a mesma capacidade de condução de corrente elétrica para qualquer tipo de linha, desde que os condutores possuam a mesma seção.
II. Condutores de mesma seção, em um mesmo tipo de linha, possuem capacidade de condução maior para os circuitos monofásico em relação aos trifásicos.
III. A queda de tensão nos circuitos independe do tipo de material utilizado na linha.
Está correto somente o que se apresenta em
A
I.
B
II.
C
III.
D
I e II.
E
II e III.
