Considerando uma rede de distribuição secundária em baixa tensão (380/220V) que alimenta diversos galpões em uma unidade armazenadora de grãos, assinale CORRETAMENTE a configuração de sistema de aterramento (esquema Terra-Neutro (TN), Terra-Terra (TT) ou Isolado-Terra (IT), conforme NBR 5410) que oferece maior continuidade de serviço em caso de uma primeira falta à terra, porém exige um sistema ou Dispositivo de Supervisão de Isolamento (DSI) e equipes de manutenção qualificadas para localizar e sanar a falta rapidamente.
A
Esquema TN-S, com neutro e condutor de proteção distintos em toda a instalação.
B
Esquema TN-C, em que as funções de neutro e proteção são combinadas em um único condutor (PEN).
C
Esquema TT, com o neutro da alimentação aterrado e as massas da instalação aterradas independentemente.
D
Esquema IT, com o neutro da alimentação isolado da terra ou aterrado através de uma impedância de valor elevado, e as massas da instalação aterradas.

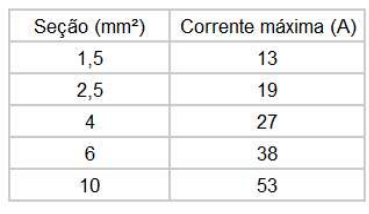

Em uma instalação residencial, deseja-se dimensionar o condutor para alimentar um circuito de tomadas monofásicas de uma cozinha. A carga total prevista para este circuito é de 4.500 W. A tensão de alimentação é de 127 V e o fator de potência da carga é estimado em 0,8. Considerando que o condutor será instalado em eletroduto aparente, qual a seção mínima do condutor de cobre, em mm², que deve ser utilizada?
Dados:
Tabela: Capacidade de condução de corrente para condutores de cobre em eletroduto aparente (valores aproximados, conforme NBR 5410)
A
6 mm2
B
4 mm2
C
2,5 mm2
D
10 mm2
No dimensionamento de condutores de baixa tensão para um circuito de alimentação de um motor de indução trifásico de 75 cv (55 kW), IV Polos, 440V, fator de serviço 1.15, regime S1, em uma unidade armazenadora de grãos, com temperatura ambiente de 40°C e agrupamento de 3 circuitos no mesmo eletroduto, o critério prioritário e frequentemente o mais restritivo, exigindo maior atenção do projetista para evitar falhas prematuras ou operação inadequada, conforme a NBR 5410, é o:
A
Critério da capacidade de condução de corrente corrigida pelos Fatores de Correção de Temperatura (FCT) e Agrupamento (FCA).
B
Critério do limite de queda de tensão admissível para circuitos de força.
C
Critério da capacidade de suportabilidade à corrente de curto-circuito.
D
Critério da seção mínima por razões mecânicas.
Instalações elétricas é um conjunto de componentes e equipamentos elétricos como: cabos, disjuntores e transformadores e painéis elétricos que são essenciais para o funcionamento de um sistema elétrico. Elas são responsáveis por formar uma conexão entre fontes geradoras de energia e cargas elétricas.
Quanto a classificação das elétricas, analise os itens a seguir:
1. Instalação em baixa tensão (BT).
2. Instalação em tensão reduzida/extra baixa tensão.
3. Instalação em alta tensão (AT).
( )É a instalação cuja classe de tensão ultrapassa os valores definidos para média tensão, podendo atingir até 750 kv.
( ) Esta instalação faz a operação com tensão elétrica nominal menor ou igual a 75V em corrente contínua. Ou, então, funciona com um valor menor ou igual à 50V em caso de corrente alternada.
( ) A instalação em baixa tensão opera, em corrente contínua, com tensão elétrica nominal em valor acima de 75V e menor ou igual à 1500V. Também pode funcionar, em corrente alternada, superior a 50V e menor ou igual a 1000V.
Assinale a sequência CORRETA:
A
3 – 2 – 1.
B
3 – 1 – 2.
C
2 – 3 – 1.
D
1 – 2 – 3.
E
2 – 1 – 3.
A NBR 5410 estabelece critérios objetivos para a manutenção das instalações elétricas de baixa tensão. Assinale a alternativa que define CORRETAMENTE quando deve ser realizada uma manutenção corretiva.
A
A periodicidade da manutenção deve ser adequada a cada tipo de instalação, devendo ser tanto menor quanto maior a complexidade da instalação, sendo vedadas manutenções não programadas antecipadamente.
B
Após a verificação técnica adequada, sempre que uma instalação elétrica for considerada insegura, deve ser imediatamente desenergizada, no todo ou na parte afetada, e somente deve ser recolocada em serviço após a correção dos problemas detectados.
C
Ao término das verificações preventivas, deve ser efetuado um ensaio geral de funcionamento, simulando-se pelo menos as situações que poderiam resultar em maior perigo.
D
Sempre que uma instalação elétrica for considerada insegura, deve ser desenergizada, no todo ou na parte afetada, e deve ser recolocada em serviço tão logo seja elaborado o laudo técnico por um profissional capacitado.
E
Verificações e intervenções nas instalações elétricas podem, eventualmente, ser executadas por pessoas advertidas ou qualificadas, conforme tabela específica constante em norma técnica apropriada.
Na execução de uma instalação elétrica, um eletricista foi orientado a realizar emendas de condutores. Com base nas boas práticas em instalações elétricas prediais, é recomendado:
A
o uso de conectores ou blocos de terminais para garantir isolamento, contato firme e facilitar manutenções
B
a realização da emenda fora das caixas de passagem, ficando visíveis e acessíveis ao usuário final
C
o uso de solda a estanho para emendas de condutores flexíveis, independentemente da carga elétrica envolvida
D
a emenda dos condutores de alumínio diretamente aos de cobre sem necessidade de tratamento adicional, desde que bem apertados
Um engenheiro eletricista da Prefeitura de Balneário Camboriú-SC apresentou denúncia ao CREA-SC contra a engenheira eletricista da Prefeitura de Camboriú-SC, alegando que ela estaria em conluio com o setor de fiscalização de projetos da Celesc, descumprindo normas da concessionária e colocando em risco a segurança das pessoas. Segundo a denúncia, a engenheira teria projetado e aprovado na Celesc um projeto com o aterramento das instalações de entrada de energia elétrica de uma edificação de uso coletivo utilizando apenas 8 hastes de aterramento, espaçadas entre si por 4,2 metros, o que, segundo o denunciante, vai contra o que estabelece a normatização. Diante da gravidade da acusação, o CREA-SC solicitou um parecer técnico à Celesc, com base em sua regulamentação vigente sobre o Fornecimento de Energia Elétrica a Edificações de Uso Coletivo, para subsidiar a decisão sobre o caso. Com base na regulamentação/normatização da Celesc, assinale a alternativa que representa o parecer técnico correto emitido pela concessionária para a situação descrita:
A
A engenheira eletricista teve seu projeto aprovado pela Celesc, de forma questionável, uma vez que ele não está em conformidade com a regulamentação técnica vigente da concessionária. Conforme estabelecido na norma: "A entrada de energia deve dispor de eletrodo destinado ao aterramento do condutor neutro do ramal de entrada e das partes metálicas não destinadas a conduzir corrente elétrica, observando-se as seguintes condições: o eletrodo de aterramento deve possuir, no mínimo, 3 hastes de aterramento espaçadas de 3 em 3 metros, dispostas em formação triangular sempre que possível." A Celesc esclarece ainda que os profissionais do setor de aprovação de projetos foram afastados de suas funções para que os fatos possam ser devidamente apurados. Além disso, a concessionária recomenda ao CREA-SC que abra uma investigação disciplinar sobre a conduta da engenheira, considerando sua eventual participação na aprovação de um projeto elétrico em desacordo com as normas técnicas da Celesc.
B
A engenheira eletricista teve seu projeto aprovado pela Celesc, de forma questionável, uma vez que ele não está em conformidade com a regulamentação técnica vigente da concessionária. Conforme estabelecido na norma: "A entrada de energia deve dispor de eletrodo destinado ao aterramento do condutor neutro do ramal de entrada e das partes metálicas não destinadas a conduzir corrente elétrica, observando-se as seguintes condições: o eletrodo de aterramento deve possuir, no mínimo, malha fechada ao redor da edificação, com hastes de aterramento espaçadas de 2 em 2 metros, dispostas em formação triangular sempre que possível." A Celesc esclarece ainda que os profissionais do setor de aprovação de projetos foram afastados de suas funções para que os fatos possam ser devidamente apurados. Além disso, a concessionária recomenda ao CREA-SC que abra uma investigação disciplinar sobre a conduta da engenheira, considerando sua eventual participação na aprovação de um projeto elétrico em desacordo com as normas técnicas da Celesc.
C
A engenheira eletricista teve seu projeto aprovado pela Celesc, uma vez que ele está em conformidade com a regulamentação técnica vigente da concessionária. Conforme estabelecido na norma: "A entrada de energia deve dispor de eletrodo destinado ao aterramento do condutor neutro do ramal de entrada e das partes metálicas não destinadas a conduzir corrente elétrica, observando-se as seguintes condições: o eletrodo de aterramento deve possuir, no mínimo, 5 hastes de aterramento, preferencialmente dispostas em um mesmo alinhamento, com afastamento entre as hastes de, no mínimo, 3 metros." A Celesc esclarece ainda que seus profissionais do setor de aprovação de projetos atuaram corretamente ao aprovar a projeto da engenheira, visto que o este atende plenamente às exigências normativas. Além disso, a concessionária recomenda ao CREA-SC que advirta o denunciante sobre o uso indevido dos canais institucionais para denúncias infundadas, especialmente aquelas que expõem profissionais e servidores públicos sem respaldo técnico comprovado.
D
A engenheira eletricista teve seu projeto aprovado pela Celesc, de forma questionável, uma vez que ele não está em conformidade com a regulamentação técnica vigente da concessionária. Conforme estabelecido na norma: "A entrada de energia deve dispor de eletrodo destinado ao aterramento do condutor neutro do ramal de entrada e das partes metálicas não destinadas a conduzir corrente elétrica, observando-se as seguintes condições: o eletrodo de aterramento deve possuir, no mínimo, malha fechada ao redor da edificação. O número de hastes irá depender do perímetro da edificação, sendo que o afastamento das hastes deve ser de, no máximo, 3 metros". A Celesc esclarece ainda que os profissionais do setor de aprovação de projetos foram afastados de suas funções para que os fatos possam ser devidamente apurados. Além disso, a concessionária recomenda ao CREA-SC que abra uma investigação disciplinar sobre a conduta da engenheira, considerando sua eventual participação na aprovação de um projeto elétrico em desacordo com as normas técnicas da Celesc.
E
A engenheira eletricista teve seu projeto aprovado pela Celesc, de forma questionável, uma vez que ele não está em conformidade com a regulamentação técnica vigente da concessionária. Conforme estabelecido na norma: "A entrada de energia deve dispor de eletrodo destinado ao aterramento do condutor neutro do ramal de entrada e das partes metálicas não destinadas a conduzir corrente elétrica, observando-se as seguintes condições: o eletrodo de aterramento deve possuir, no mínimo, malha fechada ao redor da edificação. O número de hastes irá depender do perímetro da edificação, sendo que o afastamento das hastes deve ser de, no mínimo, 3 metros". A Celesc esclarece ainda que os profissionais do setor de aprovação de projetos foram afastados de suas funções para que os fatos possam ser devidamente apurados. Além disso, a concessionária recomenda ao CREA-SC que abra uma investigação disciplinar sobre a conduta da engenheira, considerando sua eventual participação na aprovação de um projeto elétrico em desacordo com as normas técnicas da Celesc.
O departamento de Engenharia Elétrica de uma universidade acaba de comprar uma nova copiadora. Ela tem alimentação bifásica 220 V e um fator de potência 0,75 (indutivo).
Segundo os critérios da NBR5410 para circuitos de uso geral, qual deve ser a potência ativa nominal máxima da copiadora para que não seja exigido um circuito exclusivo para sua instalação?
A
0,950 kW.
B
1,650 kW.
C
2,200 kW.
D
2,475 kW.
E
3,000 kW.
Em um sistema bifásico residencial, quantos condutores de fase e neutro são utilizados para a instalação?
A
Um condutor de fase e um de neutro.
B
Dois condutores de fase sem neutro.
C
Três condutores de fase e um de neutro.
D
Dois condutores de fase e um de neutro.
Durante a instalação de um sistema elétrico em uma residência, um eletricista deve seguir normas específicas para garantir a segurança e a eficiência do sistema. A instalação abrange quadros de distribuição, tomadas, interruptores e iluminação.
Considere as seguintes afirmações sobre este processo:
I. As tomadas de uso geral em ambientes secos devem ser instaladas a uma altura mínima de 1,20m do chão, para evitar acidentes com crianças e facilitar o uso.
II. O quadro de distribuição deve ser instalado em local de fácil acesso, próximo à entrada da rede elétrica, para facilitar intervenções e manutenções.
III. Interruptores de luz devem ser instalados a uma altura padrão de 1,50m em todos os ambientes da casa para garantir a padronização.
IV. Luminárias em uma sala devem ser distribuídas de forma a atender a iluminação geral do ambiente, levando em consideração a função do espaço.
Assinale a alternativa que contenha APENAS as afirmações corretas.
A
I e II.
B
II e III.
C
III e IV.
D
I e III.
E
II e IV.
Sobre a segurança na realização de serviços em instalações elétricas de baixa tensão, analise as afirmativas a seguir.
I. Não há necessidade de suspensão imediata de serviços em instalações energizadas, ou em suas proximidades, na iminência de ocorrência que possa colocar os trabalhadores em perigo.
II. As intervenções em instalações elétricas com tensão igual ou superior a 50 V em corrente alternada ou superior a 120 V em corrente contínua somente podem ser realizadas por trabalhadores autorizados.
III. As operações elementares, como ligar e desligar circuitos elétricos, com materiais e equipamentos elétricos em perfeito estado de conservação, adequados para operação, podem ser realizadas por qualquer pessoa não advertida.
Está correto o que se afirma em:
A
I, apenas.
B
II, apenas.
C
III, apenas.
D
I e III, apenas
E
II e III, apenas.
O dimensionamento de instalações elétricas de baixa tensão requer a seleção adequada dos condutores elétricos, considerando a corrente de carga e a queda de tensão permitida. A corrente de carga pode ser calculada a partir da potência dos equipamentos e da tensão de alimentação. A queda de tensão é um fator crucial, pois ela deve ser mantida dentro dos limites estabelecidos para garantir a eficiência e segurança do sistema elétrico.
Um aquecedor elétrico de 5 kW, operando em 220 V, está sendo instalado em um circuito de baixa tensão com uma distância de 30 metros da fonte alimentadora. Considerando que a corrente nominal do aquecedor é de aproximadamente 22,7 A e que a queda de tensão máxima permitida é de 2%, qual deve ser a seção mínima padronizada do condutor de cobre (em mm²), para garantir que a queda de tensão não exceda o limite permitido? Utilize a resistividade do cobre 𝜌 = 1,7 × 10–8 Ω . m.
A
2,5 mm².
B
4 mm².
C
6 mm².
D
10 mm².
E
16 mm².
Um equipamento elétrico monofásico de 4400 W e fator de potência de 0,8 é alimentado por meio de um circuito com queda de tensão unitária igual a 4,0 V/Akm.
Sabendo-se que a tensão de alimentação é 220 V e que a queda de tensão deve ser no máximo igual a 2%, o comprimento desse circuito deve ser no máximo igual a
A
26 m.
B
32 m.
C
38 m.
D
44 m.
E
49 m.
(PMM/URCA 2025) A NBR 5410, para classificar os sistemas de aterramento das instalações, utiliza a seguinte simbologia:
I. primeira letra: situação da alimentação em relação à terra: T, um ponto diretamente aterrado; I, isolação de todas as partes vivas em relação à terra ou aterramento de um ponto por uma impedância elevada.;
II. segunda letra: situação das massas em relação à terra: T, massas diretamente aterradas, independentemente do aterramento eventual de um ponto de alimentação; N, massas ligadas diretamente ao ponto de alimentação aterrado, sendo que, em corrente alternada, o ponto de aterramento normalmente é o ponto neutro;
III. outras letras (eventuais): disposição do condutor neutro e do condutor de proteção: S, funções de neutro e de proteção asseguradas por condutores distintos; C, funções de neutro e de proteção combinadas em um único condutor (condutor PEN).
Com base nessas definições, assinale a alternativa INCORRETA.
A
no sistema TN-S, o condutor neutro e o condutor de proteção são distintos em todo o percurso da instalação;
B
no sistema TN-C, as funções de neutro e de proteção são combinadas em um único condutor (PEN) ao longo de todo o sistema;
C
no sistema TN-C-S, as funções de neutro e de proteção são combinadas em parte do sistema e separadas em outro trecho;
D
no sistema TT, o ponto de alimentação da instalação é diretamente aterrado, e as massas são ligadas ao mesmo eletrodo de aterramento do neutro;
E
no sistema IT, todas as partes vivas são isoladas da terra, ou um ponto é aterrado por uma impedância elevada.

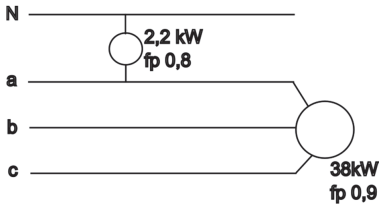

Considere a instalação elétrica industrial trifásica em 380 V (tensão de linha), visualizada na figura a seguir, que alimenta uma carga trifásica e uma carga monofásica.
Capacidade de condução de corrente em Amperes
Seção nominal [mm2] | Capacidade de condução [A] |
16 | 56 |
25 | 73 |
35 | 89 |
50 | 108 |
70 | 136 |
Qual seria o condutor com menor seção que poderia ser utilizado que respeita o critério de capacidade de condução de corrente?
A
16 mm2
B
25 mm2
C
35 mm2
D
50 mm2
E
70 mm2
Em uma instalação elétrica de baixa tensão, o neutro do transformador de alimentação está ligado diretamente ao terra, e as massas dos equipamentos da instalação estão conectadas a um eletrodo de aterramento independente.
Com base nas classificações dos esquemas de aterramento conforme a NBR 5410, a opção que apresenta o tipo desse esquema é o que se apresenta em:
A
Esquema TT.
B
Esquema TN-C.
C
Esquema TN-S.
D
Esquema TN-C-S.
E
Esquema IT.
Assinale a alternativa correta a respeito do que é previsto na NBR5410 sobre os condutores de fase e neutro em uma instalação elétrica de baixa tensão.
A
O condutor neutro de um circuito monofásico deve ter a mesma seção do condutor de fase.
B
Em circuitos de força, a seção mínima dos condutores de cobre a serem utilizados é de 1,5 mm2.
C
Em circuitos de iluminação, a seção mínima dos condutores de cobre a serem utilizados é de 2,5 mm2.
D
Em circuitos de sinalização e circuitos de controle, a seção mínima dos condutores de cobre a serem utilizados é de 1,5 mm2.
E
O condutor neutro pode ser comum a mais de um circuito.
De acordo com a ABNT NBR 5410:2004, nas instalações elétricas de baixa tensão (≤ 1 000 V CA), o número mínimo de tomadas de uso geral em um cômodo residencial deve ser dimensionado com base no perímetro das paredes. A norma estabelece que deve haver pelo menos 1 tomada a cada x metros ou fração de perímetro.
Qual é o valor de x definido pela norma?
A
1,5 m
B
3,5 m
C
4 m
D
5 m
E
7,5 m
De a acordo com a norma que regulamenta trabalhos com eletricidade item 2.9.2 qual o tipo de uniforme ou roupa que é necessário para se trabalhar em áreas com o contato direto com a eletricidade?
A
As vestimentas de trabalho devem ser confortáveis, podendo ser roupas de malha Jeans e poliéster, não tendo metais na roupa somente no cinto.
B
As vestimentas de trabalho devem ser adequadas as atividades, devendo contemplar a condutibilidade, inflamabilidade e influencias eletromagnéticas.
C
As vestimentas de trabalho devem ser adequadas as atividades com eletricidade, devendo conduzir energia elétrica a condutibilidade protegendo o eletricista do choque, inflamável para proteger a pele do trabalhador.
D
As vestimentas de trabalho devem ser de escolha do trabalhador para ser adequado para as atividades, devendo isolar o trabalhador evitando o choque elétrico.
E
Nenhuma das alternativas.
Segundo a Norma regulamentadora em segurança em instalações e serviços em eletricidade baixa tensão é em quais níveis de eletricidade?
A
50VCA até 1000VCA.
B
127VCA até 1500VCA.
C
0VCA até 750VCA.
D
0VCA até 13800VCA.
E
Nenhuma das alternativas.
