As verificações de rotina na manutenção preventiva devem ser realizadas sempre com a instalação desenergizada.
C
Certo
E
Errado
O esquema de aterramento adequado a uma instalação em cujas dependências se deseja monitorar os níveis de isolamento é:
A
TN-C;
B
TN-S;
C
TN-C-S;
D
TT;
E
IT.

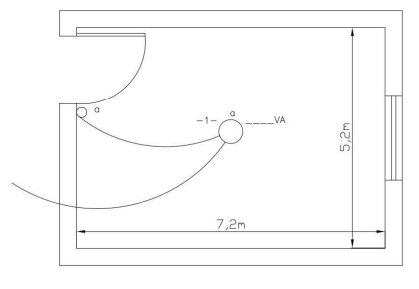

A figura a seguir representa um cômodo de uma instalação predial. Com base nas informações fornecidas pela figura e conforme estabelece a NBR 5410:2004, seção 9.5.2 (Previsão de Carga), assinale a alternativa que representa corretamente a carga de iluminação a ser prevista para o ambiente:
A
100 VA.
B
520 VA.
C
580 VA.
D
210 VA.
E
600 VA.
Trecho da norma NBR 5410:2004 - "A instalação elétrica deve ser projetada de modo a garantir a segurança das pessoas e animais, bem como a proteção contra choques elétricos e outros riscos. Instrumentos de medições devem ser utilizados de acordo com as especificações técnicas para garantir a precisão dos valores obtidos e a segurança dos profissionais envolvidos."
Com base no trecho da norma NBR 5410:2004 e nos conhecimentos sobre instrumentação e medidas elétricas, julgue as seguintes afirmações como verdadeiras (V) ou falsas práticas de segurança e medição em instalações elétricas.
Avalie as seguintes afirmações: (F), considerando as boas
I. Instrumentos de medição devem ser calibrados periodicamente, garantindo que os valores obtidos sejam precisos e seguros.
II. Para medições em circuitos de alta tensão, é permitido o uso de instrumentos de medição não isolados, desde que o profissional esteja utilizando Equipamentos de Proteção Individual (EPIs).
III. A NBR 5410 estabelece que as medições devem ser realizadas sempre em conformidade com as especificações dos fabricantes dos instrumentos, respeitando as condições de uso.
IV. A segurança dos profissionais pode ser garantida apenas pelo uso de luvas isolantes, independentemente das condições do ambiente e dos instrumentos utilizados.
Assinale a alternativa que apresenta APENAS as afirmações corretas.
A
III e IV.
B
I e III.
C
I e II.
D
II e III.
E
I e IV.
A NBR 5410:2004 é a norma brasileira que estabelece as condições adequadas para o projeto, execução e verificação de instalações elétricas de baixa tensão, garantindo a segurança e o bom funcionamento dos sistemas elétricos. De acordo com o item 5.2.2 da NBR 5410, "as instalações elétricas devem ser projetadas e executadas de forma a assegurar a proteção contra choques elétricos, tanto em condições normais de funcionamento como em caso de falta".
Considerando os requisitos da NBR 5410 para garantir a proteção contra choques elétricos, analise as seguintes afirmações e julgue-as como verdadeiras (V) ou falsas (F). Em seguida, escolha a alternativa que corresponde à sequência CORRETA de respostas.
Avalie as seguintes afirmações:
I. O uso de disjuntores é suficiente para proteger contra choques elétricos em instalações de baixa tensão.
II. A utilização de aterramento adequado é recomendada para assegurar a proteção contra tensões de toque perigosas.
III. Condutores de proteção (PE) são obrigatórios apenas em instalações industriais de alta potência.
IV. A proteção diferencial residual é essencial em ambientes residenciais.
Assinale a alternativa que apresenta APENAS as afirmações corretas.
A
II e III.
B
I e IV.
C
II e IV.
D
I e II.
E
III e IV.
Ano:
2025

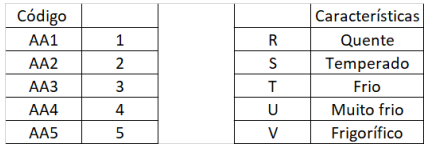

A temperatura ambiente a considerar para um componente é a temperatura no local onde ele deve ser instalado, incluída a influência dos demais componentes instalados no local em funcionamento e excluída a contribuição térmica do próprio componente considerado. Em relação à ANBT NBR5410, associe as colunas e assinale a alternativa que apresenta a correspondência correta.
A
1R – 2S – 3T – 4U – 5V
B
1T – 2S – 3U – 4V – 5R
C
1S – 2U – 3V – 4T – 5R
D
1U – 2V – 3R – 4S – 5T
E
1V – 2U – 3T – 4S – 5R
Qual a seção mínima (mm²), exigida pela NBR5410, para condutores isolados de circuitos de iluminação e força respectivamente?
Dado: Considere que os circuitos de tomadas de corrente são circuitos de força.
A
2,5 Cu e 1,5 Cu
B
1,5 Cu e 2,5 Cu
C
2,5 Cu e 4 Cu
D
1,5 Cu e 1,5 Cu
E
2,5 Cu e 2,5 Cu

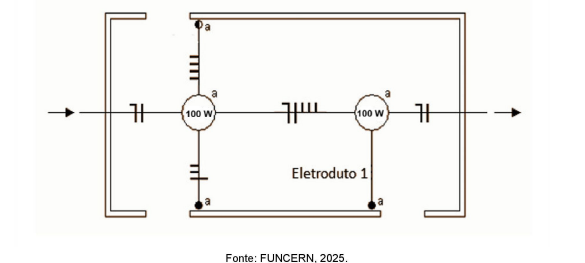

A figura abaixo representa a planta baixa de uma instalação elétrica da sala de uma casa.
De acordo com essa planta, os condutores ausentes no eletroduto 1 são
A
4 retornos.
B
fase e 2 retornos.
C
3 retornos.
D
neutro e 2 retornos.
E
fase, neutro e 2 retornos.
Motor trifásico com uma potência nominal de 8220,96 W, com um rendimento de 80% e um fator de potência de 0,9 ligado na tensão entre duas fases de 220V equilibrada. Para o dimensionamento dos condutores de fase é necessário fazer a correção da corrente de acordo com a NBR 5410, em que o fator de temperatura é de 0,5 e o fator de agrupamento é de 0.80. Assinale a alternativa que apresenta a corrente corrigida em cada linha.
Considere raiz de 3 igual à 1,73.
A
I = 30 A.
B
I = 50 A.
C
I = 75 A.
D
I = 90 A.
E
I = 100 A.
Serviços em instalações elétricas, preferivelmente, devem ser realizados em instalações desenergizadas. Uma vez finalizado o serviço em uma instalação desenergizada, de acordo com a NR 10, após a autorização para reenergizar a instalação, deve ser respeita uma certa sequência dos procedimentos. Assinale a alternativa correta sobre a ordem dos procedimentos.
A
A retirada de ferramentas deve ocorrer somente após a retirada da zona controlada de todos os trabalhadores não envolvidos no processo de reenergização.
B
Após a remoção da sinalização de impedimento de reenergização, deve ser realizada a remoção do aterramento temporário.
C
O destravamento e a religação dos dispositivos de seccionamento deve ser realizado após a remoção da sinalização de impedimento de reenergização.
D
Antes da remoção da zona controlada de todos os trabalhadores não envolvidos na reenergização, deve ser realizada a remoção do aterramento temporário.
E
A retirada das ferramentas, dos utensílios e dos equipamentos deve ser feita somente após a remoção do aterramento temporário.
Os sistemas de aterramento são essenciais para garantir a segurança das instalações elétricas, protegendo pessoas e equipamentos contra choques elétricos. A proteção contra surtos, por sua vez, é responsável por desviar para o sistema de aterramento as sobretensões transitórias, como as provocadas por descargas atmosféricas e manobras na rede de distribuição.
A eficiência de um sistema de proteção contra surtos deve garantir baixa resistência de contato e conexão adequada com os elementos de proteção, esta eficiência depende diretamente da qualidade do(a):
A
disjuntor diferencial residual (DR).
B
condutor de fase.
C
disjuntor termomagnético.
D
condutor neutro.
E
malha de aterramento.
Segundo a NBR 5410, a taxa de ocupação do eletroduto, dada pelo quociente entre a soma das áreas das seções transversais dos condutores previstos, calculadas com base no diâmetro externo, e a área útil da seção transversal do eletroduto, NÃO deve ser superior a
A
56% no caso de um condutor.
B
38% no caso de dois condutores.
C
53% no caso de um condutor.
D
40% no caso de dois condutores.
E
60% no caso de três ou mais condutores.
O projeto e a instalação de sistemas elétricos envolve a aplicação rigorosa de normas técnicas para garantir segurança, eficiência e funcionalidade. Esquemas de aterramento, traçado de circuitos e dimensionamento adequado são fundamentais para proteger pessoas, equipamentos e instalações contra falhas elétricas. Além disso, fatores como a queda de tensão, corrente de curto-circuito e compatibilidade eletromagnética devem ser considerados. Diante do exposto, assinale a afirmativa INCORRETA.
A
A queda de tensão em circuitos de baixa tensão não deve ultrapassar 5% da tensão nominal entre o ponto de alimentação e a carga, conforme recomendações gerais.
B
Em circuitos monofásicos com grande comprimento, a seção dos condutores pode ser reduzida para minimizar custos, desde que a proteção contra sobrecarga seja adequada.
C
O esquema IT é especialmente recomendado para sistemas industriais sensíveis, pois reduz a corrente de falha à terra e possibilita a continuidade operacional mesmo em caso de falha simples.
D
O dimensionamento de cabos elétricos deve considerar não apenas a corrente nominal da carga, mas também fatores como método de instalação, temperatura ambiente e agrupamento de circuitos.
E
Em esquemas de aterramento TN-S, o condutor neutro e o condutor de proteção (PE) são separados desde a origem da instalação, proporcionando maior imunidade a interferências eletromagnéticas.
Antes de iniciar qualquer atividade na qual seja imprescindível garantir que a rede de baixa tensão (BT) ou de média tensão (MT) esteja desenergizada, a equipe de eletricistas deve cumprir um procedimento sistemático e rigoroso que assegure a segurança das pessoas e a preservação das instalações.
Nesse contexto, assinale a sequência correta das etapas desse procedimento de segurança.
A
Abrir o dispositivo de manobra após autorização, instalar a sinalização, testar a ausência de tensão de forma adequada e realizar o aterramento da RDA.
B
Instalar a sinalização, abrir o dispositivo de manobra após autorização, testar a ausência de tensão de forma adequada e realizar o aterramento da RDA.
C
Abrir o dispositivo de manobra após autorização, testar a ausência de tensão de forma adequada, instalar a sinalização e realizar o aterramento da RDA.
D
Abrir o dispositivo de manobra após autorização, instalar a sinalização, testar a ausência de tensão de forma adequada e realizar o aterramento da RDA com, no mínimo, três hastes de aterramento.
Quais medidas são recomendadas para garantir a eficácia contínua do sistema de aterramento conforme norma regulamentadora em segurança em instalações e serviços em eletricidade NBR5410?
A
Manter a resistência de aterramento inferior a 3 Ω e fazer medições anuais com termômetro.
B
Manter a resistência de aterramento superior a 30 Ω e fazer medições anuais com Megometro.
C
Manter a resistência de aterramento superior a 10 Ω e fazer medições com termômetro quando solicitado pela COPEL.
D
Manter a resistência de aterramento em 3 Ω e fazer medições anuais quando apresentar problemas com o neutro.
E
Nenhuma das alternativas.
Em instalações de baixa tensão, o uso de dispositivos DR de alta sensibilidade
A
não é obrigatório em circuitos de tomadas de corrente localizadas em áreas internas que possam servir para alimentar equipamentos no exterior.
B
é obrigatório em tomadas de corrente com especificação nominal de até 50 A.
C
dispensa a necessidade de outras medidas de proteção contra choques elétricos.
D
pode ser dispensado em instalações com esquema de aterramento IT.
E
não se aplica a circuitos de tomadas de corrente localizadas em áreas externas.
A NBR 5410, que regulamenta as Instalações Elétricas de BT, estabelece que:
A
Condutores de 1,5 mm² de área de seção transversal são os adequados para circuitos de força.
B
A cor vermelha é reservada para condutores de terra e neutro.
C
Todas as cores estão disponíveis para uso em condutores de circuitos de força.
D
A cor azul-claro é utilizada para condutores de neutro, e a cor verde, ou dupla coloração verde e amarelo, para o condutor de terra.
De acordo com as normas técnicas de instalações elétricas de baixa tensão, a taxa de ocupação de um eletroduto, calculada com base no diâmetro externo dos condutores, não deve exceder:
A
60% para um condutor, 40% para dois condutores, e 30% para três ou mais condutores.
B
53% para um condutor, 31% para dois condutores, e 40% para três ou mais condutores.
C
50% para um condutor, 35% para dois condutores, e 45% para três ou mais condutores.
D
55% para um condutor, 33% para dois condutores, e 41% para três ou mais condutores.
E
52% para um condutor, 30% para dois condutores, e 39% para três ou mais condutores.
Para o dimensionamento de eletrodutos em uma instalação elétrica industrial de uma unidade armazenadora de grãos, onde serão instalados múltiplos circuitos de motores elétricos trifásicos, o critério da NBR 5410 que deve ser prioritariamente observado para garantir a segurança, a facilidade de instalação e futuras manutenções, além de evitar o sobreaquecimento dos condutores, é:
A
A taxa máxima de ocupação do eletroduto não exceder 40% para três ou mais condutores, para permitir a dissipação de calor e facilitar a enfiação.
B
O diâmetro nominal mínimo do eletroduto ser de 25 mm (¾") para qualquer circuito de força, independentemente do número ou seção dos condutores.
C
Os eletrodutos metálicos serem obrigatoriamente aterrados em múltiplos pontos ao longo de seu percurso, para garantir a equipotencialização.
D
A soma das áreas das seções transversais dos condutores, incluindo a isolação, não ultrapassar 53% da área interna útil do eletroduto para um condutor, 31% para dois condutores e 40% para três ou mais condutores.
A NBR 5410 define os esquemas de aterramento em seu subitem 4.2.2.2. De acordo com a norma, a configuração de aterramento, no qual o ponto de alimentação e as massas das cargas da instalação estão aterradas por malhas ou hastes eletricamente distintas, é denominado de esquema
A
TN-S.
B
TT.
C
TN-C.
D
IT.
