Questões de Concurso sobre NBR 5410 – Instalações elétricas de baixa tensão

Em uma instalação elétrica de baixa tensão, um circuito protegido por um disjuntor de 65 A alimenta um motor trifásico. A corrente de curto-circuito presumida no ponto de instalação é de 5 kA, com tempo de atuação da proteção de 0,2 s.

Considerando que o condutor é de cobre e possui constante térmica igual a 100, a bitola mínima do cabo que atende ao critério térmico de curto-circuito é de

De acordo com a NR-10, avalie se as medidas obrigatórias para a realização de trabalho em instalações elétricas incluem

I. Utilizar os Equipamentos de Proteção Individual preferencialmente.

II. Proceder obrigatoriamente o seccionamento, o impedimento de reenergização e a verificação da ausência de tensão.

III. Acionar o disjuntor geral, para garantir que que o sistema está desenergizado.

Está correto o que se afirma em

Nos ambientes com infraestrutura de engenharia e tecnologia constata-se a presença de vários motores de indução trifásicos e monofásicos. São equipamentos de grande investimento e de difícil reposição imediata. Todos os equipamentos elétricos são protegidos e essas proteções estão centralizadas no seu quadro de distribuição. Isto é necessário para motores isolados e também qualquer equipamento ligado na rede elétrica.

Nas previsões impostas pela NBR 5410, em relação ao uso de disjuntores nos quadros de distribuição do circuito elétrico da carga, analise os itens a seguir:

I. Devem poder interromper qualquer sobrecorrente inferior ou igual à corrente de curto-circuito presumida no ponto em que o dispositivo for instalado;

II. Devem poder interromper qualquer sobrecorrente logo acima do valor da corrente nominal presumida para qualquer equipamento elétrico em uso;

III. Devem ser instalados de forma a impossibilitar alterações nos seus ajustes, por pessoas não advertidas e que sejam qualificadas;

IV. Devem ser instalados de forma a impossibilitar alterações nos seus ajustes, por pessoas não advertidas nem qualificadas.

Está correto o que se afirma em

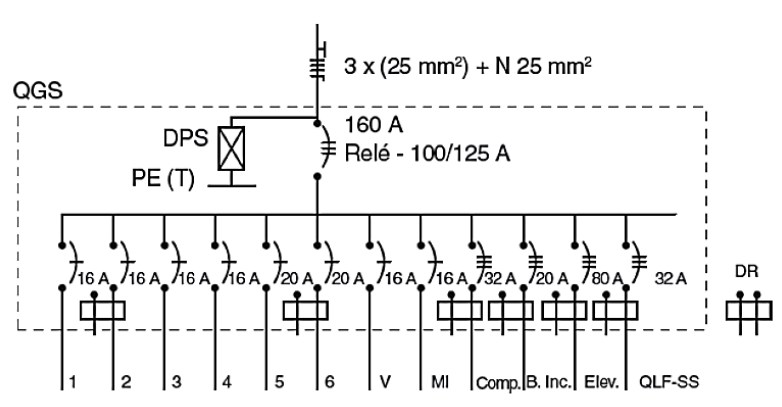

A representação e a leitura de instalações elétricas por meio de diagramas é uma habilidade essencial para engenheiros, técnicos e eletricistas que projetam, executam e operam nesses ambientes. Na Figura 2, tem-se um diagrama unifilar do Quadro Geral de Serviço (QGS) de uma instalação elétrica predial.

Figura 2 Diagrama Unifilar de Quadro Geral de Serviço (QGS) de uma instalação elétrica predial. Fonte: CREDER, Hélio. Instalações elétricas. 16. ed. Rio de Janeiro: LTC, 2016. 470 p.

Nesse diagrama, podem ser observadas informações dos circuitos atendidos por esse quadro, seu suprimento e sobre seus dispositivos de proteção. Quantos cabos condutores de energia elétrica são utilizados para realizar o suprimento do QGS?

Suponha que é necessário dimensionar pelo critério da capacidade de corrente os condutores de um circuito que alimenta uma carga monofásica de 2.000 W com fator de potência de 0,8 indutivo, em tensão fase-neutro de 220 V. Sabendo que as capacidades de condução de corrente dos condutores de seção nominal de 2,5 mm² , 4,0 mm² e 6,0 mm² são respectivamente 24 A, 32 A e 41 A, de acordo com o método de instalação considerado e é necessário aplicar um fator de correção por agrupamento de 0,7 nesses valores, marque a opção que contém valores de seção nominal dos condutores e disjuntor adequados técnica e economicamente.

A norma ABNT NBR 5410, que dispõe sobre instalações elétricas de baixa tensão,

Durante a inspeção em um prédio residencial cuja instalação elétrica foi recentemente reformada, uma caixa de passagem foi aberta, apresentando os seguintes condutores:

• Um condutor flexível vermelho;

• Um condutor flexível laranja;

• Um condutor flexível branco;

• Um condutor flexível cor verde;

• Um condutor flexível cor azul claro.

Com base na norma NBR 5410, é correto afirmar que a caixa apresenta:

Um alimentador monofásico de 127 V atende a um conjunto de tomadas de uso geral em uma área de apoio hospitalar. A carga de demanda é de 1,90 kW, instalada a 30 m do quadro de distribuição.

Os condutores são de cobre e apresentam as seguintes resistências elétricas:

• 2,5 mm² => 7,41 mΩ/m;

• 4 mm² => 4,61 mΩ/m;

• 6 mm² => 3,08 mΩ/m;

• 10 mm² => 1,83 mΩ/m.

Adote percurso de ida e volta e despreze a reatância. Considerando que a queda de tensão máxima admissível é de 4%, a menor seção do condutor que atende a esse critério é de

Em um circuito, se o condutor neutro tiver seção transversal inferior à dos condutores de fase, é necessária a instalação de dispositivo de detecção de sobrecorrente no neutro.

A substituição de componentes de instalações elétricas, como tomadas, exige alguns cuidados adicionais, principalmente relacionados à segurança. Para iniciar esse procedimento, imediatamente após desligar o disjuntor do circuito no quadro de distribuição, é necessário

Você é o técnico eletricista do SAMAE e foi designado para elaborar um Termo de Referência (TR) para um processo de compra pública por meio de licitação. Sua responsabilidade é definir uma especificação técnica clara, objetiva e adequada, garantindo que a aquisição atenda aos princípios da administração pública, como legalidade, isonomia e impessoalidade, além de assegurar a compra de um produto compatível com as necessidades da instituição. Nesse contexto, você foi incumbido de especificar uma eletrocalha perfurada de 100 mm x 100 mm para utilização em instalações elétricas. Com base nas boas práticas de elaboração de especificações técnicas em processos licitatórios, analise as sentenças e assinale a alternativa que apresenta a descrição mais adequada e tecnicamente correta para essa aquisição:

De acordo com a norma ABNT:NBR 5410, o esquema de aterramento que possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção, e no qual o condutor neutro e o condutor de proteção são distintos, é o esquema

Em uma unidade consumidora residencial em baixa tensão, quando a concessionária classifica o fornecimento como monofásico (conforme o padrão de entrada e o limite de carga/potência instalada definido localmente), significa que, na saída do medidor para a instalação interna, o circuito de alimentação será composto, tipicamente, por:

Em um ponto de uma instalação elétrica de baixa tensão, deseja-se verificar a conformidade da atuação de um disjuntor em condição de curto-circuito com duração máxima de 5s, conforme critérios da NBR 5410. Para o ponto analisado, são conhecidos: corrente de curto-circuito mínima presumida igual a 1,50 kA, corrente de curto-circuito máxima presumida igual a 4,80 kA, corrente correspondente à interseção da curva de suportabilidade térmica do condutor com a curva de atuação do disjuntor igual a 1,40 kA e corrente correspondente à interseção da curva da integral de Joule admissível do condutor com a curva da integral de Joule passante do disjuntor igual a 4,60 kA. Considerando que as condições normativas devem ser atendidas simultaneamente, assinale a alternativa correta.

Em determinada área de distribuição, a concessionária atende a uma unidade consumidora em baixa tensão no secundário a partir de sistema trifásico cuja tensão nominal entre fases é de 380 V. A residência necessita alimentar um circuito em 127 V. Considerando as tensões normalmente disponíveis no ponto de entrega, assinale a alternativa tecnicamente adequada para atendimento dessa carga.

Um Engenheiro elaborou um relatório sobre um sistema de aterramento TN-C-S que não estava normativamente adequado. Em seu relatório diagnostico o profissional descreveu as características do sistema de aterramento, sendo que um ou mais itens apresentam erros de projeto, de acordo com as diretrizes da NBR 5410:

I. O condutor PEN foi seccionado por meio de um dispositivo de proteção ao longo da instalação.

II. O condutor neutro (N) e o condutor de proteção (PE) foram interligados em mais de um ponto após a separação do condutor PEN.

III. O condutor de proteção (PE) foi conectado a uma haste de aterramento local, independente do sistema de aterramento da fonte.

Pode-se afirmar que NÃO estão de acordo com as diretrizes da NBR 5410:

Júlia é eletricista e deve providenciar o suprimento de materiais para uma instalação elétrica interna onde serão ligados aparelhos de alta potência, como fornos elétricos. Para evitar que os fios se esqueçam excessivamente e possam provocar um incêndio, ela deve solicitar cabos com:

Uma carga de 5,5 kW, com fator de potência indutivo de 0,8, é alimentada por uma rede de 220 V, a uma distância de 50 m do quadro de distribuição. Considere as condições da instalação e as tabelas fornecidas. Despreze a correção por temperatura e a queda de tensão. Assinale a alternativa que indica a bitola mínima adequada do condutor, conforme a NBR 5410.

Disjuntor de proteção: 32 A.

Número de circuitos agrupados: 3.

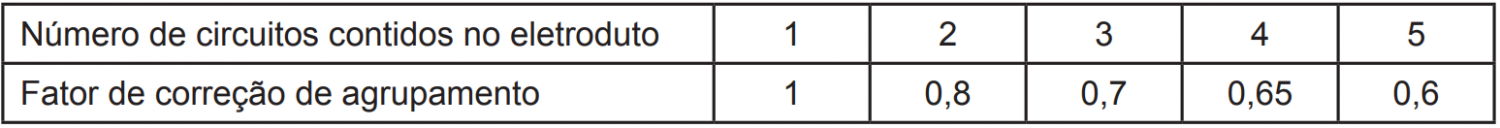

Tabela 1: Fatores de correção aplicáveis a condutores agrupados em feixe (em linhas abertas ou fechadas) e a condutores agrupados num mesmo plano, em camada única.

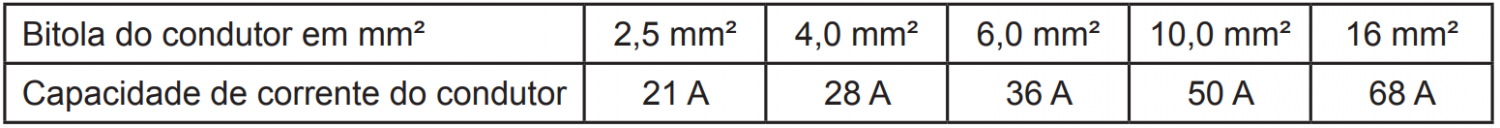

Tabela 2: Tabela Simplificada de Capacidade de Corrente (Condutores Cobre - PVC 70°C - Método B1).

No projeto elétrico de um apartamento residencial, a cozinha possui uma área de 12 m² e um perímetro total de 14 m. Considerando as exigências da NBR 5410 para esse tipo de dependência, assinale a alternativa que apresenta, correta e respectivamente, a quantidade mínima de Tomadas de Uso Geral (TUG) e a seção mínima dos condutores de fase para essa cozinha.

Em instalações elétricas de baixa tensão, os dispositivos diferenciais residuais (DR) são empregados como medida adicional de proteção contra choques elétricos e riscos de incêndio causados por correntes de fuga à terra.

Sobre o funcionamento, aplicação e características dos dispositivos DR, assinale a afirmativa correta.
