A Norma da ABNT – Associação Brasileira de Normas Técnicas – NBR 5410/2004 estabelece que a proteção contra choque elétrico supletiva
A
é o meio destinado a impedir contato com partes vivas perigosas em condições normais.
B
é o meio destinado a suprir a proteção contra choques elétricos quando massas ou partes condutivas acessíveis tornam-se acidentalmente vivas.
C
é o meio destinado a garantir a proteção contra choques elétricos em situações de maior risco de perda ou anulação das medidas normalmente aplicáveis, de dificuldade de atendimento pleno das condições de segurança associadas à determinada medida de proteção e/ou, ainda, em situações ou locais em que os perigos de choque elétrico são particularmente graves.
D
é o elemento ou a parte constituída de material condutor, pertencente ou não à instalação, mas que não é destinada, normalmente, a conduzir corrente elétrica.
E
é o sistema de extrabaixa tensão, que é eletricamente separado da terra, de outros sistemas e de tal modo que a ocorrência de uma única falta não resulta em risco de choque elétrico.
De acordo com a NBR 5410, a primeira letra do esquema de aterramento TN indica
A
um ponto diretamente aterrado.
B
massas isoladas, ou seja, não aterradas.
C
um ponto sem um aterramento próprio no local.
D
massas diretamente aterradas, independentemente do eventual aterramento da alimentação.
Um transformador de baixa tensão, de propriedade de uma unidade consumidora, disponibiliza uma tensão nominal de 220 V no secundário. Segundo a NBR 5410, o valor medido em uma carga localizada a 50 metros desse transformador NÃO poderá ser inferior a
A
204,6 V
B
209 V
C
218,9 V
D
220 V
A quantidade de condutores que podem ser colocados em um eletroduto depende do diâmetro externo do condutor e do diâmetro interno do eletroduto. A norma NBR5410:2004 estabelece que a taxa máxima de ocupação em relação à área da seção transversal dos eletrodutos, para o caso de três ou mais condutores, é:
A
53%
B
31%
C
40%
D
45%
E
25%
Segundo a ABNT NBR 5410:2004, para que a proteção dos condutores contra sobrecargas fique assegurada, as características de atuação do dispositivo destinado a provê-la devem satisfazer a seguinte condição:
Onde:
IB é a corrente de projeto do circuito
Iz é a capacidade de condução de corrente dos condutores, nas condições previstas para sua instalação
In é a corrente nominal do dispositivo de proteção (ou corrente de ajuste, para dispositivos ajustáveis), nas condições previstas para sua instalação.
A
lZ ≤ ln ≤ lB
B
In ≤ lB ≤ lZ
C
In ≤ IZ ≤ lB
D
lB ≤ In ≤ lZ
E
(lB + ln) ≤ lZ
Um dado circuito elétrico de 100 V alimenta uma carga de 2000 VA. O condutor utilizado nesse circuito suporta uma corrente elétrica, nas condições de instalação, de no máximo 29 A. O disjuntor a ser instalado na proteção desse circuito deve ter uma corrente nominal de
A
15 A.
B
20 A.
C
25 A.
D
30 A.
E
35 A.
A isolação determina a máxima temperatura a que um condutor pode ser submetido em regime permanente de operação.
A esse respeito, analise as afirmativas a seguir.
I. O condutor com isolação de XLPE é capaz de conduzir uma maior corrente elétrica em relação ao condutor com isolação de PVC, quando submetidos às mesmas condições de instalação e operação.
II. O condutor com isolação de EPR é capaz de conduzir uma maior corrente elétrica em relação ao condutor com isolação de XLPE, quando submetidos às mesmas condições de instalação e operação.
III. O condutor com isolação de EPR é capaz de conduzir uma maior corrente elétrica em relação ao condutor com isolação de PVC, quando submetidos às mesmas condições de instalação e operação.
Assinale:
A
se somente a afirmativa I estiver correta.
B
se somente a afirmativa II estiver correta.
C
se somente a afirmativa III estiver correta.
D
se somente as afirmativas I e II estiverem corretas.
E
se somente as afirmativas I e III estiverem corretas.
De acordo com a norma vigente, a NBR 5410/2004, os esquemas de aterramento, para efeito de proteção, são classificados em: TN, TT e IT.

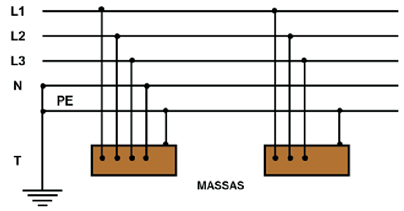

O sistema TN tem um ponto diretamente aterrado, sendo as massas ligadas a este ponto através de condutores de proteção. De acordo com a disposição dos condutores, Neutro e de Proteção, podemos afirmar que o esquema abaixo representa um sistema TN do tipo:
A
TN-S
B
TN-C
C
TN-C-S
D
TN-S-X
E
TN-C-X
A tabela a seguir apresenta a condutividade relativa entre o cobre e o alumínio.
Material | Condutividade Relativa ‐ % |
Cobre | 100 |
Alumínio | 60 |
Um dado circuito é constituído por fios de cobre de bitola 2,5 mm2. Os fios desse circuito foram substituídos por fios de alumínio. A bitola desses fios de alumínio são de
A
0,5 mm2
B
1,5 mm2
C
2,5 mm2
D
4,0 mm2
E
6,0 mm2
O sistema de alimentação elétrica de uma concessionária local é estrela aterrado e alimenta uma residência com 3 fases, um neutro e um terra, em 220/127 V. Deseja-se alimentar um chuveiro elétrico de 5000W, 220V desssa residência.
Asssinale a alternativa que apresenta a configuração correta do circuito de alimentação do chuveiro.
A
Duas fases.
B
Duas fases e um neutro.
C
Duas fases e um terra.
D
Três fases e um Neutro.
Um dos critérios empregados no dimensionamento dos condutores de instalações elétricas de baixa tensão é o critério de máxima queda de tensão admissível. Dado que se pretende alimentar uma carga monofásica que consome 40 [A], a partir de um quadro de distribuição cuja tensão nominal é 400 [V], utilizando condutores cuja resistência elétrica é 0,1 [Ω/
A
5 000.
B
500.
C
2 500.
D
250.
E
25 000.
A NBR 5410 da ABNT prevê que os condutores elétricos utilizados nas instalações de baixa tensão sejam dimensionados através de dois critérios técnicos, que são a
A
capacidade de condução de corrente e a queda de tensão.
B
capacidade de condução de tensão e a queda de corrente.
C
capacidade de resistência de corrente e a queda de tensão.
D
capacidade de indução de corrente e a queda de resistência.
E
capacidade de indução de resistência e a queda de corrente.
Quanto ao condutor neutro, é correto afirmar:
A
Somente a afirmativa 4 é verdadeira.
B
Somente as afirmativas 1 e 3 são verdadeiras.
C
Somente as afirmativas 2 e 3 são verdadeiras.
D
Somente as afirmativas 2, 3 e 4 são verdadeiras.
E
As afirmativas 1, 2, 3 e 4 são verdadeiras.
Sobre proteção e seletividade, analise as proposições abaixo:
I – Segundo a norma NBR 5410/97, a integral de Joule de cabos, fusíveis e disjuntores, equivale à energia necessária para elevar a temperatura para serviço contínuo até a temperatura de curto-circuito.
II – Para dimensionamento dos dispositivos de proteção, analisamos principalmente as sobrecorrentes e os tempos associados à resposta efetiva da proteção.
III –A seletividade amperimétrica tem aplicação nas instalações onde as correntes de defeito apresentam pequenas variações nos diferentes pontos de defeito.
IV –Na proteção contra sobrecorrentes podem ser usados relés fluidodinâmicos e relés de indução, e, nos equipamentos de maior importância, como transformadores e máquinas girantes, são aplicados relés fluidodinâmicos em virtude do seu excelente desempenho funcional quando comparados aos relés de indução.
Está (ão) correta (s) apenas:
A
I e III.
B
I e II.
C
II e III.
D
I, II e III.
E
I, II e IV.
