Questões de Concurso sobre NBR 5410 – Instalações elétricas de baixa tensão

Existem diversas normas técnicas que são aplicáveis as instalações elétricas, como a NBR 5410, que trata das instalações elétricas de baixa tensão, e a NBR 14039, que trata de instalações elétricas de média tensão de 1 kV a 36,2 kV.

Em complemento a essas normas, existem outras que tratam de assuntos correlatos. A norma _______ estabelece os requisitos para iluminação de vias públicas, propiciando segurança aos tráfegos de pedestres e de veículos. A norma _______ estabelece requisitos para um sistema de cabeamento estruturado para uso nas dependências de um único edifício ou de um conjunto de edifícios comerciais em um campus. Já a norma _______ trata dos sistemas de proteção contra descargas atmosféricas.

Assinale a alternativa que preenche corretamente as lacunas.

Conforme a norma NBR 5410, existem dois tipos de tomadas, as tomadas de uso geral (TUG) e as tomadas de uso específico (TUE), que possuem diferentes regras de dimensionamento.

Tendo em vista a NBR 5410, as TUE precisam ser projetadas com qual potência?

Os fios utilizados em instalações elétricas normalmente são especificados pela dimensão da área da seção cilíndrica transversal, em mm²; com essa informação, é possível calcular a capacidade de corrente elétrica que ele suporta.

Complete o espaço da frase abaixo e assinale a alternativa correta.

Chama-se __________ o conjunto de pontos de consumo, alimentados pelos mesmos condutores e ligados ao mesmo dispositivo de proteção.

Em relação às divisões das instalações elétricas, marque V para verdadeiro e F para falso. Em seguida, assinale a alternativa com a sequência correta.

( ) Circuitos independentes devem ser previstos para os aparelhos com corrente nominal superior a 10 Ampéres (como aquecedores de água, fogões e fornos elétricos, máquina de lavar e similares).

( ) De modo geral, são permitidos pontos de iluminação e tomadas no mesmo circuito.

( ) Circuitos de tomadas deverão ter um condutor de proteção ligado diretamente ao terra da instalação.

( ) Cada circuito deverá ter seu próprio condutor neutro.

De acordo com a NBR 5410 - Instalações Elétricas de Baixa Tensão, em relação aos princípios fundamentais e à determinação das características gerais de instalações elétricas de baixa tensão, analisar os itens abaixo:

I. Pontos de tomada de uso específico devem ser localizados no máximo a 1,5m do ponto previsto para a localização do equipamento a ser alimentado.

II. Em halls de serviço, salas de manutenção e salas de equipamentos, como casas de máquinas, salas de bombas e locais análogos, deve ser previsto, no mínimo, um ponto de tomada de uso geral. Aos circuitos terminais respectivos deve ser atribuída uma potência de, no mínimo, 1000VA.

III. O esquema de distribuição pode ser classificado como esquema de condutores vivos ou como esquema de aterramento; no esquema de condutores vivos, são considerados o esquema de corrente alternada e o esquema de corrente contínua.

IV. A instalação elétrica deve ser dividida em tantos circuitos quantos necessários, devendo cada circuito ser concebido de forma a poder ser seccionado sem risco de realimentação inadvertida através de outro circuito. Os circuitos terminais devem ser individualizados pela função dos equipamentos de utilização que alimentam. Em particular, devem ser previstos circuitos terminais distintos para pontos de iluminação e para pontos de tomada.

Estão CORRETOS:

Além dos dispositivos de proteção utilizados nos circuitos elétricos para proteção dos equipamentos e das pessoas, o esquema de aterramento é fundamental na prevenção de acidentes e danos materiais. Em relação aos esquemas de aterramentos, a Norma NBR 5410 regulamenta um código que utiliza uma sequência de letras maiúsculas. De acordo com o significado destas letras, analise as afirmativas a seguir.

I. A primeira letra representa a situação da alimentação em relação à terra: onde T = um ponto diretamente aterrado e I = isolação de todas as partes vivas em relação à terra.

II. A segunda letra representa a situação das massas da instalação elétrica em relação à terra, onde S = funções de neutro e de proteção asseguradas por condutores distintos e C = funções de neutro e de proteção combinadas em um único condutor (condutor PEN).

III. As outras letras (eventuais) representam a disposição do condutor neutro e do condutor de proteção, onde T = massas diretamente aterradas e N = massas ligadas ao ponto da alimentação aterrado.

Está(ão) correta(s) apenas a(s) afirmativa(s)

As concessionárias de energia elétrica possuem normas de fornecimento e distribuição para padronizar os serviços e a elaboração de projetos elétricos. Destas normas, se destaca a norma de Fornecimento de Energia Elétrica em Média Tensão Secundária. Para isso, tal norma, inicialmente, define os termos técnicos utilizados, com base nas normas da Associação Brasileira de Normas Técnicas – ABNT. De acordo com estes termos, analise as afirmativas a seguir.

I. Ponto de entrega: ponto de conexão do sistema elétrico da concessionária (ramal de ligação) com as instalações elétricas da unidade consumidora (ramal de entrada).

II. Ponto de medição: local de instalação do equipamento de medição de energia elétrica da concessionária.

III. Ramal de ligação: conjunto de condutores e acessórios instalados pelos consumidores entre o ponto de entrega e a proteção geral ou Quadro de Distribuição Geral (QDG).

IV. Ramal de entrada: conjunto de condutores e acessórios instalados pela concessionária entre o ponto de derivação da rede secundária e o ponto de entrega

Está(ão) correta(s) apenas a(s) afirmativa(s)

Assinale a alternativa CORRETA. O que é a “tensão não superior a 50 volts em corrente alternada ou 120 volts em corrente contínua, entre fases ou entre fase e terra”.

A NBR 5410 estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens. Essa norma se aplica às instalações elétricas de edificações, qualquer que seja seu uso: residencial, comercial, público, industrial, de serviços, agropecuário, hortigranjeiro, etc. Incluindo as instalações elétricas pré-fabricadas. A NBR 5410 não se aplica às instalações elétricas do(s) item (itens) da alternativa:

De acordo com a ABNT NBR 5410/2004, existem alguns esquemas de aterramento classificados em aterramento funcional e de proteção, tendo como finalidade permitir o bom funcionamento das instalações elétricas e proteger seus usuários contra choques elétricos. Eles são designados através de um conjunto de letras, as quais possuem, cada uma, um significado na formulação do nome, Assinale a alternativa que não apresenta um esquema de aterramento descrito na referida norma:

A respeito do condutor neutro em instalações elétricas de baixa tensão, a norma NBR 5410 da Associação Brasileira de Normas Técnicas (ABNT) define que:

A NBR5410 estabelece a obrigatoriedade da utilização de dispositivo diferencial-residual como proteção adicional nas seguintes condições:

1. Nos circuitos que sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro.

2. Nos circuitos que alimentem tomadas de corrente situadas em áreas externas à edificação.

3. Nos circuitos de tomadas de corrente situadas em áreas internas que possam vir a alimentar equipamentos no exterior.

4. Nos circuitos que, em edificações não residenciais, estejam em áreas internas molhadas em uso normal ou sujeitas a lavagens.

Assinale a alternativa que indica todas as afirmativas corretas.

Analise as afirmativas abaixo, considerando as diretrizes de projeto de instalações elétricas:

1. Sempre o condutor neutro deverá ter seção igual ao condutor fase em uma instalação monofásica.

2. O condutor neutro não pode ser comum a mais de um circuito.

3. Quando, num circuito trifásico com neutro, a taxa de terceira harmônica e seus múltiplos for superior a 33%, pode ser necessário um condutor neutro com seção superior à dos condutores de fase.

Assinale a alternativa que indica todas as afirmativas corretas.

Um circuito 220 V que alimenta uma TUE é composto por dois condutores com isolação em policloreto de vinila (PVC). O mesmo será o único circuito instalado em um eletroduto circular embutido em alvenaria, a temperatura ambiente é de 30ºC e a potência da carga é de 3300 VA.

...

Capacidades de condução de corrente, em ampères,

para cabos de cobre com isolação em PVC.

...

Desprezando-se a influência da queda de tensão no circuito e utilizando as informações da tabela acima e do que preconiza a norma NBR5410, determine qual das alternativas indica a mínima seção nominal do cabo que deve ser utilizado no circuito:

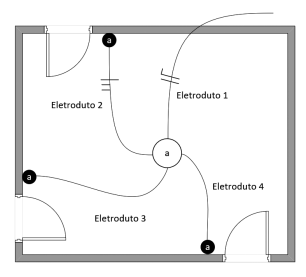

Considere a figura abaixo da instalação de uma lâmpada “a” de um cômodo que possui três interruptores para o seu acionamento.

Considere também, que qualquer um dos três interruptores pode ligar ou desligar a lâmpada. A fiação dos eletrodutos 1 e 2 já está completa.

Assinale a alternativa que contém o número e a função dos fios nos eletrodutos 3 e 4.

As instalações elétricas de baixa tensão no Brasil devem seguir a ABNT NBR 5410, que define conceitos para melhor comunicação e interpretação dos projetos. Numere a coluna da direita de acordo com a da esquerda, segundo a NBR 5410.

(1) Linha (elétrica) de sinal

(2) Linha externa

(3) Ponto de Entrega

(4) Ponto de Entrada (numa edificação)

( ) Linha que entra ou sai de uma edificação, seja a linha de energia, de sinal, uma tubulação de água, de gás ou de qualquer outra utilidade.

( ) Ponto em que uma linha externa penetra na edificação.

( ) Linha em que trafegam sinais eletrônicos, sejam eles de telecomunicações, de intercâmbio de dados, de controle, de automação, etc.

( ) Ponto de conexão do sistema elétrico da empresa distribuidora de eletricidade com a instalação elétrica da(s) unidade(s) consumidora(s) que delimita as responsabilidades da distribuidora, definidas pela autoridade reguladora.

Assinale a sequência correta.

Conforme a NBR 5410, referente às instalações elétricas prediais em baixa tensão, é correto afirmar que, em cômodos com área superior a 6 m², deve ser prevista uma carga mínima de iluminação de 100 VA para os primeiros 6 m², acrescida de:

De acordo com a NBR 5410, considerando os aterramentos de proteção nas instalações elétricas de baixa tensão são definidos três esquemas de aterramento básicos (TT, TN e IT), designados por uma simbologia composta por letras. Conforme esta representação, analise as afirmativas a seguir.

I. A primeira letra indica a situação da alimentação em relação à terra, onde T representa um ponto diretamente aterrado

II. A segunda letra indica a situação das massas da instalação elétrica em relação à terra, sendo T representando as massas diretamente aterradas, independentemente do aterramento eventual de um ponto da alimentação.

III. Outras letras representam a disposição do condutor neutro e do condutor de proteção, onde N representa as funções de neutro e de proteção asseguradas por condutores distintos.

Está(ão) correta(s) apenas a(s) afirmativa(s)

Qual a Norma Brasileira (NBR) que serve com regulamentação básica para projetos elétricos residenciais?
