Sobre a divisão dos circuitos da instalação, analisar a sentença abaixo:
A instalação elétrica de uma residência deve ser dividida em circuitos terminais. Isso facilita a manutenção e reduz a interferência entre pontos de luz e tomada de diferentes áreas (1ª parte). Os pontos de tomada de cozinhas, copas, copas-cozinhas, áreas de serviço, lavanderias e locais semelhantes devem ser atendidos por circuitos dependentes (2ª parte).
A sentença está:
Totalmente correta.
Correta somente em sua 1ª parte.
Correta somente em sua 2ª parte.
Totalmente incorreta.
Considerando as instalações elétricas de baixa e alta tensão, relacione adequadamente as colunas a seguir.
1. Fator de demanda.
2. Fator de potência.
3. Fator de carga.
4. Fator de simultaneidade.
5. Fator de utilização.
( ) Razão entre a demanda média, durante um determinado intervalo de tempo, e a demanda máxima registrada no mesmo período.
( ) Fator pelo qual deve ser multiplicada a potência nominal do aparelho para se obter a potência média absorvida por ele.
( ) Relação entre a demanda máxima do sistema e a carga total conectada a ele, durante um intervalo de tempo considerado.
( ) Cosseno do ângulo de defasagem entre a tensão e corrente elétrica.
( ) Relação entre a demanda máxima do grupo de aparelhos e a soma das demandas individuais dos aparelhos do mesmo grupo, num intervalo de tempo considerado.
A sequência está correta em
4, 1, 3, 2, 5.
4, 5, 1, 2, 3.
3, 5, 1, 2, 4.
1, 4, 3, 5, 2.
As instalações elétricas para informática devem obedecer aos padrões da NBR5410, que é a norma mais indicada para uma rede elétrica de qualidade. Nesse sentido, assinale a alternativa que preenche CORRETAMENTE as lacunas do texto abaixo:
Para cada circuito elétrico de _____ utilize cabo de _____ e ligue em cada circuito no máximo _____ microcomputadores pessoais.
16A; 2,5mm²; 05.
10A; 1,5mm²; 10.
16A; 1,5mm²; 05.
10A; 2,5mm²; 05.
16A; 2,5mm²; 10.
De acordo com as recomendações das normas ABNT NBR 5419 e NBR 5410, a respeito dos dispositivos de proteção contra surtos (DPS), assinale a alternativa correta.
Os DPS destinam-se a prover proteção contra sobrecorrentes transitórias em instalações de edificações e abrangem linhas de energia e sinal.
Admite-se a ligação do DPS entre o condutor de fase e o neutro que chega à edificação como forma de propiciar proteção, desde que o neutro não aterrado no BEP principal da edificação seja também protegido por DPS conectado ao BEP ou à barra PE.
Quando os DPS forem instalados junto ao ponto de entrada da linha elétrica na edificação ou no quadro de distribuição principal, o mais próximo possível do ponto de entrada, e a instalação for aí dotada de um ou mais dispositivos de proteção a corrente diferencial residual (DR), os DPS devem ser instalados a montante do(s) dispositivo(s) DR, de modo a não comprometer a efetividade da proteção contra correntes residuais.
Uma vez que se garanta a menor queda de tensão possível por meio da escolha adequada da seção do cabo de interligação do DPS ao ponto de aterramento, o comprimento dos condutores destinados a conectar o DPS será determinado conforme as necessidades do projeto e a escolha do posicionamento do DPS pelo projetista, desde que não ocorram curvas ou laços no percurso do cabo.
Ainda que seja utilizado para proteção de linhas de telefonia, o DPS deve ser instalado no ponto de entrada ou no quadro de distribuição principal de energia, no sentido de buscar a maior proximidade possível com o aterramento e assegurar a observância ao comprimento máximo de 50 cm do cabo de interligação do DPS.
Em relação aos esquemas de aterramentos considerados na norma ABNT NBR 5410:2004, analise as afirmações a seguir.
I - O esquema TN possui um ponto da alimentação diretamente aterrado, sendo as massas ligadas a esse ponto através de condutores de proteção.
II - O esquema TT possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo (s) de aterramento eletricamente distinto (s) do eletrodo de aterramento da alimentação.
III - No esquema IT todas as partes vivas são isoladas da terra ou um ponto da alimentação é aterrado através de impedância.
IV - No esquema TN-C, as funções de neutro e de proteção são combinadas em um único condutor.
Está correto apenas o que se afirma em
II e IV.
I, II e III.
I, II e IV.
I, III e IV.
I, II, III e IV.
Em um projeto de instalações elétricas, o transformador deve ser alocado de modo a minimizar as perdas na distribuição de energia elétrica.
Considere uma instalação fabril hipotética, dividida em três setores, denominados Setor X, Setor Y e Setor Z, distribuídos espacialmente, conforme mostra a figura abaixo.

Coordenadas em metros
Cargas dos setores:
Setor X: 40 kW;
Setor Y: 60 kW; e
Setor Z: 50 kW.
Aplicando-se o método do baricentro, o ponto (x, y) onde o transformador deverá ser instalado é, aproximadamente:
(25; 40);
(43; 50);
(43; 65);
(65; 25);
(65; 43).
A NBR 5410 dispõe sobre manutenção elétrica, e sobre o período de manutenção é CORRETO afirmar que:
20 anos.
10 anos.
A periodicidade deve ser adequada a cada tipo de instalação.
5 anos.
Com base na norma brasileira que regulamenta instalações elétricas de baixa tensão (NBR 5410), informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir.
( ) A NBR 5410 não se aplica a instalações elétricas de edificações industriais ou comerciais.
( ) No dimensionamento de circuitos, o número de pontos de tomada deve ser determinado em função da área total do ambiente e destinação do local, sendo o número mínimo de pontos de tomada em uma cozinha diferente do número mínimo de pontos de tomada em uma copa.
( ) No dimensionamento de circuitos, em cômodos ou dependências com área superior a 6 m², deve ser prevista uma carga mínima de iluminação de 100 VA para os primeiros 6 m² acrescida de 60 VA para cada aumento de área de 6 m² inteiros.
( ) Em circuitos trifásicos com neutro ou em circuitos com duas fases e neutro nos quais a taxa de terceira harmônica (e seus múltiplos) for superior a 33%, a seção reta do condutor de neutro deve ser determinada com a aplicação de um fator que é função da taxa de terceira harmônica presente.
A sequência correta está apresentada em
V, V, F, F.
V, F, F, F.
F, V, V, F.
F, F, F, V.
V, F, V, F.
Considere o esquema de aterramento representado na figura a seguir.

De acordo com a ABNT NBR 5410, qual o nome do esquema representado?
TN-S.
TN-C.
TN-C-S.
TT.
IT.
Um aterramento elétrico instalado corretamente, de acordo com a NBR 5410, é composto por um cabo de proteção PE
verde, conectando a massa do equipamento com o eletrodo de cobre.
azul, conectando a massa do equipamento com o eletrodo de cobre.
preto, conectando a massa do equipamento com o eletrodo de cobre.
verde, conectando a massa do equipamento e seu neutro com o eletrodo de cobre.
Numa instalação elétrica residencial, a NBR 5410 estabelece as seções mínimas dos condutores em mm2, essa seção depende do que se vai colocar na instalação: iluminação, tomada de uso geral (TUG) ou tomada de uso específico (TUE).
Respeitando essa norma, a seção transversal mínima de um condutor de cobre e a corrente máxima admitida para circuitos de tomadas de uso geral (TUG) são, respectivamente,
2,5 mm2 e, no mínimo, 10A.
2,5 mm2 e, no máximo, 10A.
1,5mm2 e, no máximo ,10A.
1,5 mm2 e, no mínimo, 10A.
Os esquemas de aterramento são frequentemente classificados por meio de denominações compostas por uma sequência de letras, conforme previsto na norma NBR 5410. Avalie as afirmativas a seguir sobre esquemas de aterramento.
I - Esquema TN-C: as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema.
II - Esquema TN-C-S: as funções de neutro e de condutor de proteção são combinadas num único condutor em parte do esquema.
III - Esquema TT: possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distinto(s) do eletrodo de aterramento da alimentação.
Marque a alternativa que contém a(s) afirmativa(s) CORRETA(S).
I, apenas.
I e II, apenas.
I e III, apenas.
II e III, apenas.
I, II e III.
Conforme a NBR 5410, o uso do dispositivo diferencial-residual (DR) de alta sensibilidade (corrente diferencial-residual nominal igual ou inferior a 30 mA) como proteção adicional é obrigatório
nos casos de limitação dos riscos de incêndio suscitados pela circulação de correntes de falta.
nos circuitos das instalações elétricas que empregam a variante TN-C do esquema de aterramento TN.
nos circuitos elétricos que têm tomadas de corrente situadas em áreas externas às edificações.
nos circuitos de iluminação quando separados dos circuitos de tomadas.
A norma técnica ABNT NBR 5.410/2004 estabelece as condições a que devem satisfazer as instalações elétricas de baixa tensão, a fim de garantir a segurança de pessoas e animais, o funcionamento adequado da instalação e a conservação dos bens.
De acordo com a normatização vigente acerca de instalações elétricas, é correto afirmar que os pontos de tomada de uso específico devem ser localizados, a partir do equipamento a ser alimentado, no máximo a
1,50 m.
1,70 m.
1,90 m.
2,10 m.

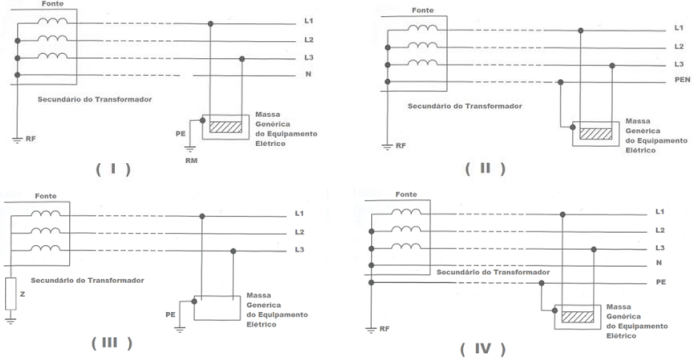

De acordo com a NBR-5410, no que se refere ao sistema de aterramento em instalações de baixa tensão observado nas figuras I, II, III e IV, com relação ao sistema TN, assinale a alternativa CORRETA:

Apenas a alternativa I é verdadeira.
Apenas a alternativa II é verdadeira.
Apenas as alternativas II e III são verdadeiras.
Apenas as alternativas I e IV são verdadeiras.
Apenas as alternativas II e IV são verdadeiras.
Para o correto dimensionamento de condutores, algumas tabelas consideram o número de condutores carregados.
Abaixo são colocados alguns esquemas de ligação de uma instalação.
Esquema de ligação
( ) Monofásico a dois condutores
( ) Monofásico a três condutores
( ) Bifásico sem neutro
( ) Bifásico com neutro
Assinale a alternativa que preenche corretamente o número de condutores carregados para cada esquema, de cima para baixo.
2 • 2 • 2 • 3
2 • 2 • 3 • 3
2 • 3 • 2 • 3
2 • 3 • 3 • 4
3 • 3 • 2 • 2
A grande maioria das instalações elétricas industriais utiliza-se do elemento condutor em cobre. Para reduzir o custo do projeto, convém utilizar o condutor em alumínio, entretanto a NBR 5410 restringe a utilização desse condutor em seções nominais que sejam iguais ou superiores a
23 mm2
16 mm2
12 mm2
10 mm2
Em toda uma instalação elétrica de baixa potência, o condutor de neutro também tem a função de proteção. De acordo com a nomenclatura estabelecida pela NBR 5410:2004, o esquema de aterramento empregado nesse tipo de instalação é:
TT
TN-C
TN-S
TN-C-S

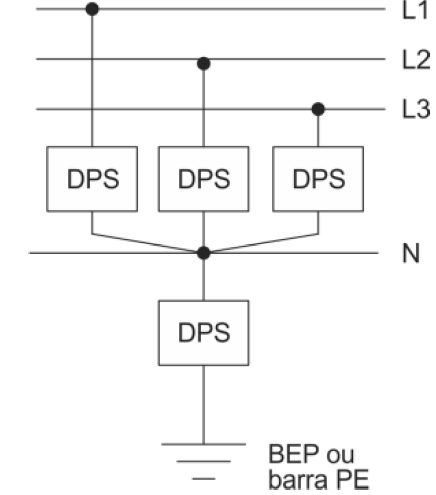

Considere o esquema abaixo.

Segundo a NBR-5410, o esquema de conexão apresentado na figura deve ser utilizado quando
a instalação for TT e os DPSs forem posicionados a montante do(s) dispositivo(s) DR.
os DPSs forem posicionados a jusante do(s) dispositivo(s) DR.
todos os circuitos forem trifásicos.
a linha elétrica de energia que chega à edificação não inclui o neutro.
o neutro for aterrado no barramento de equipotencialização principal da edificação.
Segundo a ABNT NBR 5410, os seguintes elementos são exemplos de instalações que requerem seccionamento para manutenção mecânica, EXCETO:
Bombas.
Elevadores.
Equipamentos para aquecimento.
Escadas rolantes.
Guindastes.
