Com relação aos dimensionamentos do Condutor Neutro e do Condutor de Proteção, para instalações em baixa tensão, considerando a NBR 5410/2004 (Versão Corrigida 2008), assinale a alternativa INCORRETA:
A
O condutor neutro não pode ser comum a mais de um circuito. No caso de apenas um circuito monofásico, o condutor neutro deve ter a mesma seção do condutor de fase.
B
A seção de qualquer condutor de proteção que não faça parte do mesmo cabo ou não esteja contido no mesmo conduto fechado que os condutores de fase, não deve ser inferior a 25mm2 em cobre e 35mm2 em alumínio, se não for provida proteção contra danos mecânicos.
C
Se, a partir de um ponto qualquer da instalação, o condutor neutro e o condutor de proteção forem separados, não será permitido religá-los após esse ponto.
D
Quando, em um circuito trifásico com neutro, a taxa de terceira harmônica e seus múltiplos for superior a 15%, a seção do condutor neutro não deve ser inferior à dos condutores de fase, podendo ser igual à dos condutores de fase se essa taxa não for superior a 33%.
Sobre o que prevê a NBR 5410 no tocante a pontos de tomadas especificados por perímetro e/ou área construída, assinale a alternativa correta.
A
Em áreas molhadas (copas, cozinhas, lavanderias ou lugares análogos), com exceção de banheiros, devemos ter um ponto de tomada a cada 5,3 m de perímetro.
B
Em varandas (avarandados), devem ser previstos no mínimo dois pontos de tomadas, quando a área comportar o ponto (áreas inferiores a 2 m2 ou profundidade inferior a 80 cm).
C
Um ponto de tomada para cada 5 m, ou fração de perímetro, se a área do cômodo ou dependência for superior a 6 m2, devendo esses pontos ser espaçados tão uniformemente quanto possível.
D
Dois pontos de tomada, se a área do cômodo ou dependência for superior a 2,25 m2 e igual ou inferior a 6 m2.
E
Em banheiros, devem ser previstos pelo menos dois pontos de tomada, próximo ao lavatório e próximo ao vaso sanitário.
Ano:
2018
Conforme a norma NBR 5410, em circuitos que, em locais de habitação, sirvam a pontos de utilização em lavanderias e áreas de serviço, é obrigatório o uso de dispositivo a corrente diferencial residual. Nesta situação, a corrente residual diferencial nominal do dispositivo deve ser igual ou inferior a
A
500 mA
B
100 mA
C
50 mA
D
30 mA
Ano:
2018
Prova:
CEV - URCA - Prefeitura - Engenheiro Eletricista - 2018
Sobre os aspectos de segurança em instalações e serviços em eletricidade, é correto afirmar, exceto :
A
o aterramento das instalações elétricas deve ser executado conforme regulamentação estabelecida pelos órgãos competentes e, na ausência desta, deve atender às Normas Internacionais vigentes;
B
quanto as medidas de proteção individual será permitido o uso de adornos pessoais nos trabalhos com instalações elétricas ou em suas proximidades, desde que se tome os devidos cuidados;
C
o projeto elétrico, na medida do possível, deve prever a instalação de dispositivo de seccionamento de ação simultânea, que permita a aplicação de impedimento de reenergização do circuito;
D
o projeto das instalações elétricas deve ficar à disposição dos trabalhadores autorizados, das autoridades competentes e de outras pessoas autorizadas pela empresa e deve ser mantido atualizado;
E
é considerado trabalhador qualificado aquele que comprovar conclusão de curso específico na área elétrica reconhecido pelo Sistema Oficial de Ensino.
Ano:
2018
Prova:
CEV - URCA - Prefeitura - Engenheiro Eletricista - 2018
De acordo com as prescrições normativas de conjunto de proteção, manobra e comando em instalações elétricas de baixa tensão, conclui-se que somente estão corretas:
I. os conjuntos, em especial os quadros de distribuição, devem ser instalados, preferencialmente, em locais de acesso restrito aos profissionais de manutenção predial;
II. os conjuntos devem ser dispostos de proteção contra choques elétricos e sobrecorrentes;
III. todos os componentes de um conjunto devem ser identificados;
IV. é facultativo ao projetista do quadro de distribuição deixar previsto espaço de reserva para ampliações futuras.
A
I e IV estão corretas
B
II, III e IV estão corretas
C
II e III estão corretas
D
I, II e III estão corretas
E
III e IV estão corretas
Conforme a NBR-5410, existem várias maneiras para se fazer o aterramento.

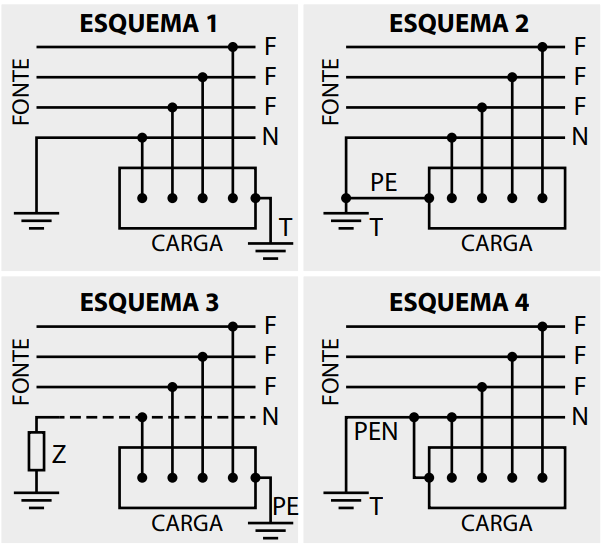

Considere os esquemas a seguir:
Faça a identificação de cada um deles, segundo a norma citada, quando utilizados em baixa tensão.
A
Esquema 1 é TT, esquema 2 é TN-S, esquema 3 é IT e o esquema 4 é TN-C.
B
Esquema 1 é IT, esquema 2 é TN-S, esquema 3 é TT e o esquema 4 é TN-C.
C
Esquema 1 é IT, esquema 2 é TN-C, esquema 3 é TT e o esquema 4 é TN-S.
D
Esquema 1 é TN-S, esquema 2 é TNC-S, esquema 3 é TT e o esquema 4 é TN.
E
Esquema 1 é TT, esquema 2 é TN-C, esquema 3 é TN e o esquema 4 é IT.
Considere os esquemas de aterramento apresentados a seguir:
As figuras 1, 2, 3 e 4 mostram alguns esquemas de aterramento utilizados em instalações elétricas, conforme NBR 5410/2004 (Versão Corrigida 2008).
Assinale a alternativa que representa esses esquemas CORRETAMENTE:
A
Fig. 1 (TN-C-S), Fig. 2 (TN-C), Fig. 3 (TT), Fig. 4 (IT).
B
Fig. 1 (TN-C), Fig. 2 (TN-S), Fig. 3 (TN-C-S), Fig. 4 (TT).
C
Fig. 1 (TN-S), Fig. 2 (TN-C), Fig. 3 (TN-C-S), Fig. 4 (IT).
D
Fig. 1 (TN-S), Fig. 2 (TN-C-S), Fig. 3 (TN-C), Fig. 4 (TT).
Os eletrodutos devem ser escolhidos de forma que suas dimensões internas e suas conexões permitam que, após a montagem da linha, os condutores possam ser instalados e retirados com facilidade. Desta forma, segundo a norma NBR 5.410, para linhas internas às edificações e trechos retilíneos de tubulação, os trechos contínuos de tubulação, sem interposição de caixas ou equipamentos, não podem exceder a
A
15 metros.
B
12 metros.
C
9 metros.
D
6 metros.
Ano:
2018
A norma NBR 5410 aplica-se principalmente às instalações elétricas de edificações, qualquer que seja seu uso (residencial, comercial, público, industrial, de serviços, agropecuário, hortigranjeiro etc.), incluindo as instalações pré-fabricadas. Essa norma também se aplica às instalações elétricas de
A
canteiros de obra, feiras, exposições e outras instalações temporárias.
B
redes públicas de distribuição de energia elétrica.
C
veículos automotores, tração elétrica, embarcações e aeronaves.
D
iluminação pública e cercas eletrificadas.
Sobre os componentes elétricos básicos em uma instalação elétrica, é correto afirmar que
A
o dispositivo de proteção contra surto (DPS) utiliza varistor que funciona como um resistor controlado por frequência, de modo a proteger a rede elétrica quando uma corrente de frequência específica de 133,8 MHz atinge os condutores.
B
o fusível diazed é indicado para proteger os motores de corrente alternada, pois sua curva de resposta é sempre ultrarrápida e se adéqua à partida com carga indutiva acoplada.
C
todo disjuntor motor é projetado para ser capaz de realizar proteção contra curto-circuito, sobrecarga, falta de fase e sequência de fase invertida.
D
os componentes de uma instalação elétrica são apenas aqueles que permitem a circulação de corrente elétrica, sendo excluídos dessa classificação os componentes que não conduzem corrente.
E
uma instalação elétrica inclui componentes elétricos que não conduzem corrente, mas que são essenciais ao seu funcionamento, tais como condutos, caixas e estrutura de suporte.
Conforme a NBR-5410, para fazer o dimensionamento de condutores são estabelecidos vários critérios.
Assinale a alternativa que indica pelo menos três critérios de dimensionamento.
A
Curto-circuito, capacidade de corrente tabelada pelo fabricante e isolamento.
B
Queda de tensão, corrente nominal da proteção e tensão nominal do circuito.
C
Seção transversal mínima, capacidade de corrente e capacidade de ruptura do disjuntor.
D
Queda de tensão, isolação do condutor e corrente nominal do dispositivo de proteção.
E
Capacidade de corrente, queda de tensão e sobrecarga.
Uma sala com 7 × 5 metros, voltada para uma atividade laboral requisitando 500 lux, deverá ser iluminada com lâmpadas de LED de 10 W e 800 lúmens.
Se o fator de utilização do recinto for 0,5 e o fator de depreciação da luminária for 0,5, qual característica adequada o sistema de iluminação deve possuir para atender aos requisitos do projeto luminotécnico da referida sala?
1. 22 luminárias com 4 lâmpadas do tipo por luminária, demandando uma potência não superior a 800 W, se o fator de potência de cada lâmpada for unitário.
2. A corrente de projeto não será superior a 5 A, caso o circuito de iluminação compartilhe duto com mais outro circuito (fator de correção de agrupamento de 0,8) e o fator de potência da lâmpada for unitário.
3. Um circuito de iluminação monofásico empregando condutor de PVC instalado em eletroduto de seção circular embutido em alvenaria e com seção transversal mínima para circuitos de iluminação, conforme exigência da NBR 5410/2004, desde que não incidam os fatores de correção de temperatura e agrupamento.
4. A corrente de projeto será superior a 5 A e inferior a 10 A, para lâmpadas com fator de potência igual a 0,5, acarretando na adoção de seção acima da minimamente exigida pela NBR 5410/2004 para circuitos de iluminação, considerando o uso de condutores de PVC em eletroduto de seção circular embutido em alvenaria, sem incidência dos fatores de correção de temperatura e agrupamento.
Assinale a alternativa que indica todas as afirmativas corretas.
A
São corretas apenas as afirmativas 1 e 2.
B
São corretas apenas as afirmativas 2 e 3.
C
São corretas apenas as afirmativas 2 e 4.
D
São corretas apenas as afirmativas 1, 2 e 3.
E
São corretas apenas as afirmativas 2, 3 e 4.
Conforme a norma de instalações elétricas em baixa tensão NBR-5410, o aterramento das instalações pode ser realizado de várias formas.
Identifique abaixo as afirmativas verdadeiras ( V ) e as falsas ( F ) em relação ao assunto.
( ) O sistema de TT possui aterramentos separados, na fonte e na carga.
( ) O sistema de TN-S possui aterramentos separados, na fonte e na carga.
( ) O sistema de TN-S possui aterramento apenas na fonte.
( ) No sistema de aterramento TN-C, o condutor ‘PEN’ é usado como neutro e condutor de proteção.
( ) O condutor do neutro não pode ser utilizado como condutor de proteção.
Assinale a alternativa que indica a sequência correta, de cima para baixo.
A
V • F • V • V • V
B
V • F • V • V • F
C
V • F • V • F • F
D
V • F • F • V • V
E
F • V • V • V • F
Ano:
2018
Prova:
CEV - URCA - Prefeitura - Técnico Eletricista - 2018
A NBR-5410 é a norma que estipula as condições adequadas para o funcionamento usual e seguro das instalações elétricas de baixa tensão. A mesma se aplica aos seguintes casos, com exceção de:
A
iluminação pública;
B
áreas descobertas externas a edificações;
C
locais de acampamento, marinha e instalações análogas;
D
instalações temporárias como canteiros de obras, feiras, etc.;
E
instalações novas e já existentes, sobre reforma.
A que distância máxima do local previsto para o equipamento a ser alimentado pela energia elétrica devem ser instaladas as tomadas de energia elétrica de uso específico?
A
1,0 m.
B
1,5 m.
C
3,0 m.
D
3,5 m.
E
5,0 m.
Ano:
2018
Prova:
CEV - URCA - Prefeitura - Técnico Eletricista - 2018
Sobre as instalações elétricas de baixa tensão, é correto afirmar:
A
as instalações de baixa tensão são as alimentadas com tensões não superiores a 1000V, em CA, ou a 1500V, em CC;
B
as instalações de extra-baixa tensão são as alimentadas com tensões não superiores a 500V, em CA, ou a 750V, em CC;
C
os componentes de uma instalação elétrica, isto é, os elementos que a compõem e são necessários ao seu funcionamento, são as linhas elétricas e acessórios;
D
equipamentos manuais são movimentados quando em funcionamento, ou que podem ser facilmente deslocados de um lugar para outro, mesmo quando ligados à fonte de alimentação;
E
manobra é a ação destinada a garantir o desligamento, a ligação ou a variação da alimentação de energia elétrica de toda ou parte de uma instalação, em condições de funcionamento normal.
Conforme a NBR-5410, as harmônicas provocam perturbações na instalação elétrica, prejudicando o funcionamento de equipamentos e também podem alterar as características dos circuitos elétricos.
Assinale a alternativa correta em relação ao assunto.
A
Conforme a NBR-5410, quando a taxa de distorção harmônica for superior a 33%, para um sistema trifásico com neutro, devem ser aplicados fatores de correção (fh) superiores a 1 na seção transversal do condutor neutro.
B
Conforme a NBR-5410, quando a taxa de distorção harmônica for superior a 33%, para um sistema trifásico com neutro, devem ser aplicados fatores de correção (fh) superiores a 1 na seção transversal somente dos condutores fases.
C
Em corrente alternada, as harmônicas não influenciam nos dimensionamentos dos condutores, porque as ondas harmônicas só ocorrem nos equipamentos.
D
Não é possível determinar a taxa de distorção harmônica, porque não existem aparelhos capazes de medir essas frequências.
E
A distorção harmônica só ocorre na corrente elétrica, não existe distorção harmônica nas tensões.
A soma das potências nominais dos equipamentos elétricos instalados na unidade consumidora, em condições de entrar em funcionamento, expressa em quilowatts, é denominada:
A
carga desviada.
B
carga instalada.
C
benefício tarifário.
D
chamada oferecida.
E
aferição de medidor.
De acordo na norma NBR 5410:2004, assinale V (verdadeiro) ou F (falso) em cada afirmativa a seguir.
( ) O uso do dispositivo diferencial-residual de alta sensibilidade é obrigatório em circuitos que alimentem tomadas de corrente localizadas em áreas externas à edificação.
( ) O dispositivo de proteção contra correntes de curto-circuito deve atuar em um tempo que evite o sobreaquecimento dos condutores até a temperatura limite de curto-circuito.
( ) Todo ponto de utilização previsto para alimentar, de modo exclusivo ou virtualmente dedicado, equipamento com potência nominal superior a 1000 W deve constituir um circuito independente.
( ) Em circuitos de corrente alternada, a seção mínima dos condutores de cobre e de fase em circuitos exclusivos de iluminação é de 1,5 mm².
A sequência correta é
A
F ‒ V ‒ V ‒ V.
B
V ‒ F ‒ F ‒ V.
C
F ‒ V ‒ F ‒ F.
D
V ‒ F ‒ V ‒ F
E
V ‒ V ‒ F ‒ V.
Acerca dos dispositivos de proteção a corrente diferencial-residual (dispositivos DR), considerando a NBR 5410/2004 (Versão Corrigida 2008), assinale V para as afirmativas verdadeiras e F para as falsas.
( ) No que se refere as tomadas de corrente, a exigência de proteção adicional por DR de alta sensibilidade se aplica às tomadas com corrente nominal de até 25A.
( ) Em Circuitos de Corrente Alternada (C.A.) nos quais a corrente de falta pode conter componente contínua, só devem ser utilizados dispositivos DR capazes de detectar também correntes diferenciais-residuais com essas características. São exemplos de dispositivos DR aptos a detectar correntes de falta C.A. com componente contínua, além de correntes de falta senoidais, os dispositivos DR do TIPO A.
( ) Em Circuitos de Corrente Contínua (C.C.) só devem ser usados dispositivos DR capazes de detectar correntes diferenciais-residuais contínuas. Eles devem ser capazes, também, de interromper as correntes do circuito tanto em condições normais quanto em situações de falta. São exemplos de dispositivos DR aptos a detectar correntes de falta contínuas, lisas e pulsantes, além de correntes de falta senoidais, os dispositivos DR do TIPO AC.
( ) O circuito magnético dos dispositivos DR deve envolver todos os condutores vivos do circuito, inclusive o neutro, mas nenhum condutor de proteção, todo condutor de proteção deve passar exteriormente ao circuito magnético.
Assinale a alternativa que apresenta a sequência CORRETA:
A
F V F V.
B
V V F F.
C
V F V F.
D
F F V V.
