Sobre a função dos contatos abertos, analise os itens a seguir e assinale (V) para verdadeiro e (F) para falso.
( ) F tem a função de contato de selo da contactora que energiza o motor.
( ) G pode fazer a função de intertravamento entre contatoras diferentes.
( ) H só fechará se a sua contactora estiver energizada.
( ) I é o contato de um botão com a função de ligar a contactora do motor.
( ) K ligará o motor e só terá função se todos os outros contatos estiverem fechados.
A sequência correta de preenchimento dos parênteses, de cima para baixo, é
V – V – V – V – V.
F – F – F – F – F.
F – F – V – F – F.
V – F – F – F – V.
F – V – V – V – V.

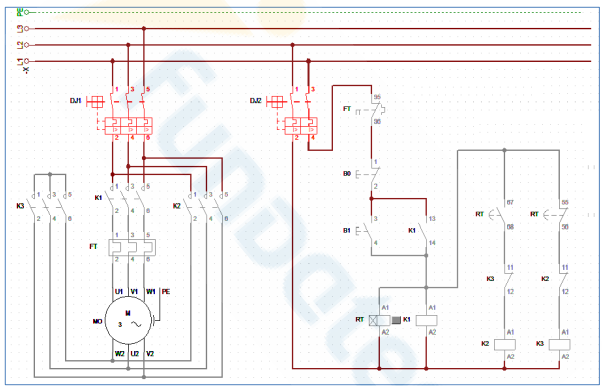

Analise a Figura 6 abaixo, que apresenta o diagrama de força e controle de um motor trifásico de 6 terminais, assinale a alternativa correta.

Figura 6
É um esquema de partida direta de motor trifásico.
A partida do motor ocorre com o acionamento do botão B0.
O motor parte em sentido horário de rotação e após transcorrido tempo do relé temporizador RT a rotação muda para o sentido anti-horário.
É um esquema de partida estrela-triângulo, onde o motor parte na configuração estrela e, após transcorrido tempo do relé temporizador RT, ocorre a comutação para configuração triângulo.
O acionamento do botão B1 realiza a desativação do motor.
Em se tratando de motor a ciclo diesel, assinale a alternativa incorreta.
Assim como os motores a gás natural, os motores a óleo diesel produzem tanto gases exaustos quanto água quente de refrigeração do bloco (cilindros) do motor e do sistema de lubrificação.
Praticamente, os mesmos princípios utilizados nos projetos de cogeração empregando motores a gás natural podem ser utilizados nos projetos de cogeração utilizando motores a óleo diesel.
Os motores produzem em média 0,50 t/h de vapor por cada MWe (MW médio) gerado. Já as turbinas produzem,em média, 2 t/h de vapor/MWe, com temperaturas entre 450°C e 550°C.
Para o aproveitamento dos gases exaustos na produção de vapor utilizando-se quaisquer das máquinas primárias anteriores, deve-se empregar um sistema de recuperação de calor.

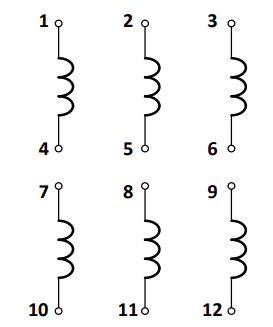

Considere um motor de 12 terminais em que a tensão nominal de cada bobina é 220 V. A anotação de placa mostra a seguinte numeração para os terminais:

Caso se deseje ligar esse motor em uma tensão de linha de 380 V, os terminais devem ser conectados de que forma?
1-6-7-12; 2-4-8-10; 3-5-9-11; fases RST ligadas respectivamente em 12, 10 e 11.
4-5-6; 10-11-12; 1-7; 2-8; 3-9; fases RST ligadas respectivamente em 1, 2 e 3.
4-7; 5-8; 6-9; 1-12; 2-10; 3-11; fases RST ligadas respectivamente em 12, 10 e 11.
10-11-12; 4-7; 5-8; 6-9; fases RST ligadas respectivamente em 1, 2 e 3.
4-5-6; 7-8-9; 1-10; 2-11; 3-12; fases RST ligadas respectivamente em 1, 2 e 3.
Um projeto de instalação elétrica industrial prevê a alimentação de um motor trifásico de 15 kW (cosφ = 0,85 indutivo, rendimento = 0,90) em 380 V. A distância entre o quadro de distribuição e o motor é de 50 metros. Para garantir a proteção contra sobrecarga e curto-circuito, e considerando que a corrente nominal do motor é um fator crucial para o dimensionamento do condutor e do disjuntor, a corrente nominal do motor é de aproximadamente:
25,3 A
29,7 A
32,5 A
38,1 A
É correto afirmar que:
Trata-se de um motor de indução trifásico com seis bobinas por fase, repartidas em 12 terminais.
Somente é possível realizar a partida estrela-triângulo na tensão de 440V.
É possível realizar a partida estrela-triângulo neste motor na tensão de 220V. Para isso, a chave de partida estrela-triângulo utilizada deverá utilizar a conexão 380V-YY, chaveando posteriormente para a conexão 220V-ΔΔ.
O uso da conexão 380V permite retirar um torque maior no eixo do motor do que na conexão 220V, para uma mesma potência de operação e na mesma rotação.
Um motor monofásico 220 V, com os seguintes dados de placa: 1 CV, rendimento de 0,75 e fator de potência 0,8, trabalha na potência nominal por 8 horas durante o dia. Considerando 1 CV ~ 750 W, o consumo em kWh de 30 dias e a corrente nominal desse motor são, respectivamente,
180 kWh; 3,40 A.
180 kWh; 4,26 A.
240 kWh; 4,26 A.
240 kWh; 5,68 A.
180 kWh; 5,68 A.
Os motores elétricos de indução são constituídos por duas partes básicas: estator e rotor. O estator é composto por três partes principais, que são:
Carcaça, Núcleo de Chapas e Enrolamentos.
Hélice, Radiador e Tubo de escape.
Bateria, Alternador e Vela de ignição.
Pistão, Virabrequim e Cilindro.
Transformador, Fusível e Multímetro.
Um motor de indução trifásico blindado está instalado em um equipamento industrial e é acionado por uma chave de partida direta manual, conforme o diagrama unifilar mostrado na figura a seguir:

O motor não parte ao ser acionada a chave CH1. Foram medidas as tensões do alimentador (antes dos fusíveis), após os fusíveis (antes de CH1) e após a chave CH1 ligada (terminais do motor), e os valores de tensão encontrados foram os seguintes:

O defeito apresentado pelo equipamento é
fusível da fase R queimado.
falta da fase T de alimentação.
contato da fase S de CH1 aberto.
fusível da fase S queimado.
contato da fase R de CH1 aberto.
Sobre as aplicações de motores elétricos em ambientes industriais e comerciais, é correto afirmar que
motores de indução trifásicos são amplamente utilizados na indústria.
motores síncronos são preferencialmente utilizados em aplicações que exigem alto conjugado de partida.
motores de passo são utilizados quando da necessidade de torque elevado e variação contínua de velocidade.
motores de corrente contínua são os mais indicados para ambientes industriais.
motores universais são recomendados para aplicações industriais de grande potência.
Assinale a alternativa verdadeira.
O diagrama representa o esquema de ligação de força e comando para partida estrela-triângulo do motor de indução trifásico.
O diagrama representa o esquema de ligação de força e comando para partida direta com reversão do motor de indução trifásico.
O diagrama representa o esquema de ligação de força e comando para partida direta do motor de indução trifásico.
O diagrama representa o esquema de ligação de força e comando para partida do motor de indução trifásico com chave compensadora.
Considere o diagrama de força do acionamento semiautomático de um motor de indução trifásico, no qual a tensão de linha (entre fases) da rede de alimentação trifásica é de 380 V, mostrado na figura a seguir:

Para ser aplicado a esse acionamento, o motor de indução deve ter as seguintes tensões de operação:
220 V / 380 V.
220 V / 440 V.
380 V / 660 V.
220 V / 380 V / 440 V / 760 V.
380 V / 760 V.
Em um edifício comercial, o sistema de ar-condicionado central é acionado por um motor trifásico de 5 cv, ligado em 220 V, com rendimento de 90% e fator de potência de 0,8. O engenheiro responsável precisa estimar a corrente nominal do circuito para, em seguida, dimensionar o disjuntor de proteção.
Adote: 1 cv = 736 W e despreze outras perdas.
A alternativa que apresenta a corrente nominal que mais se aproxima da desse motor é
16 A.
19 A.
22 A.
13 A.
10 A.
Sobre os diferentes tipos de motores e suas aplicações mais usuais, relacione as colunas e assinale a alternativa com a sequência correta.
1. Motor Monofásico de Indução.
2. Motor CC sem escovas.
3. Motor Trifásico de Indução.
4. Motor de Passo.
( ) Utilizado em drones.
( ) Utilizado em máquinas industriais.
( ) Utilizado em ventiladores domésticos.
( ) Utilizado em Impressoras 3D.
2 – 4 – 1 – 3.
1 – 3 – 4 – 2.
4 – 2 – 1 – 3.
2 – 1 – 3 – 4.
2 – 3 – 1 – 4.
Em uma manutenção de campo, observou-se em um motor de indução trifásico os seguintes dados de placa:
MOTOR DE INDUÇÃO TRIFÁSICO
Potência: 10 CV
Tensão: 220 / 380 V
Rendimento: 0,75
Fator de Potência: 0,8
Frequência: 60 Hz
Os demais dados estavam apagados. Como o acesso físico aos terminais não era simples, o engenheiro, com um alicate amperímetro, apenas mediu a corrente elétrica em um dos cabos que alimentava o motor, lendo um valor muito próximo a 19 A, pois o motor operava em plena carga. Com base nessas informações, é correto afirmar que a tensão de linha e o tipo de ligação desse motor, são, respectivamente,
220 V e ligação em triângulo (Δ).
380 V e ligação em estrela (Y).
380 V e ligação em triângulo (Δ).
220 V e ligação em estrela (Y).
380 V e ligação com partida estrela-triângulo.
Em instalações elétricas de unidades armazenadoras de grãos, onde a poeira combustível pode estar presente, a seleção de equipamentos elétricos com proteção “Ex” (à prova de explosão utilizados em instalações potencialmente explosivas) é crucial. Para um motor elétrico que será instalado em uma área classificada como Zona 21 (poeira combustível provavelmente presente em condições normais de operação), há um tipo de proteção “Ex” mais adequado, considerando a necessidade de evitar que a superfície externa do motor atinja a temperatura de ignição da poeira e que faíscas internas não causem ignição externa. Esse tipo de proteção é o:
Motor com grau de proteção IP55 comum, sem certificação “Ex”, desde que limpo regularmente.
Motor com tipo de proteção “Ex d” (invólucro à prova de explosão para gases), se também for certificado para poeiras.
Motor com tipo de proteção “Ex p” (invólucro pressurizado), mantendo uma pressão positiva interna com ar limpo ou gás inerte.
Motor com tipo de proteção por invólucro “Ex t” (anteriormente “Ex tD”), projetado especificamente para áreas com poeiras combustíveis, com limitação de temperatura superficial e grau de proteção do invólucro adequado (IP6X).

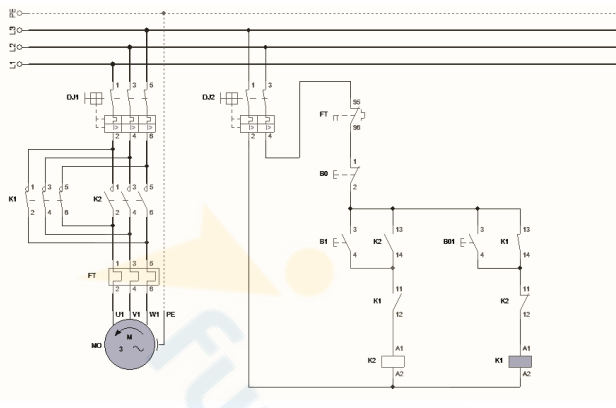

Analise a situação representada nos diagramas de força e controle da figura abaixo e assinale a alternativa correta.

O motor não está em funcionamento, e os disjuntores trifásicos DJ1 estão desarmados.
O motor não está em funcionamento, e os disjuntores trifásicos DJ2 estão desarmados.
A partida do motor ocorre no acionamento do botão B0.
O motor está em funcionamento, a contatora K2 está armada e fechando os contatos da chave trifásica K2, rotação no sentido horário.
O motor está em funcionamento, a contatora K1 está armada e fechando os contatos da chave trifásica K1, rotação no sentido anti-horário.
Um motor trifásico possui a seguinte placa de especificações:

(Disponível em: https/blog.kimotor.com.br)
A potência elétrica aproximada do motor é:
4,5 kW.
9,1 kW.
8,5 kW.
8,7 kW.
7,5 kW.
Assinale a opção correta, considerando que o dimensionamento dos circuitos terminais de motores em instalações elétricas industriais segue diversas diretrizes com objetivo de se garantir a segurança da instalação.
O fator de simultaneidade é a relação entre a demanda de um motor e o somatório das demandas individuais em determinado período de tempo.
A somatória dos produtos da potência nominal de cada motor pelo respectivo fator de utilização fornece a demanda total dos motores.
A corrente mínima de condução do alimentador é a própria corrente nominal.
Quanto maior for o número de motores dentro de uma mesma faixa de potência, maior será o fator de simultaneidade.
A demanda de um motor é inversamente proporcional ao fator de potência.
Em uma instalação industrial, um engenheiro eletricista detecta a presença de distorções na forma de onda da tensão de alimentação, mesmo sabendo que a fonte, nominalmente, fornece uma tensão senoidal pura de 60 Hz. Após análise com um analisador de qualidade de energia, constata-se a presença de harmônicas ímpares de ordem 3, 5 e 7 com amplitudes significativas. Para fornecer seu parecer, o engenheiro deve levar em consideração que:
A presença de harmônicas ímpares de ordem 3, 5 e 7 são comuns em instalações com cargas não lineares, como fontes chaveadas, retificadores e inversores.
As harmônicas detectadas indicam um problema no sistema de aterramento, uma vez que harmônicas ocorrem quando há falta de continuidade do neutro.
A análise harmônica é desnecessária quando a frequência das harmônicas é maior que o dobro da frequência fundamental, pois o impacto sobre os equipamentos é pouco relevante.
As harmônicas de ordem superior não afetam equipamentos elétricos, pois os equipamentos elétricos filtram, automaticamente, essas frequências com base na frequência fundamental.
