Questão Q4450279 - Engenharia Elétrica e Engenharia Eletrônica

Question

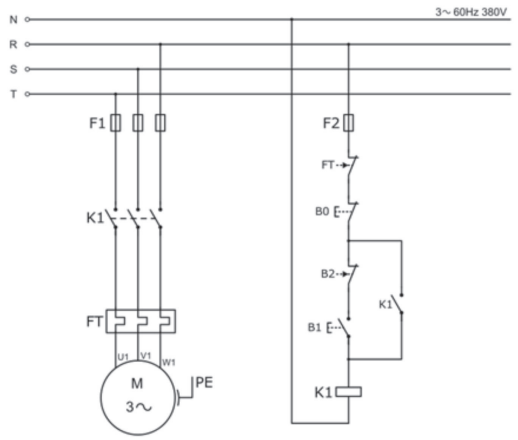

Observe o diagrama da figura a seguir. Com base no diagrama, responda às questões de 27 a 30. Assinale a alternativa verdadeira.

Gran Questões · Accepted Answer

O diagrama representa o esquema de ligação de força e comando para partida direta do motor de indução trifásico.

Gran Questões · Answer

O diagrama representa o esquema de ligação de força e comando para partida estrela-triângulo do motor de indução trifásico.

Gran Questões · Answer

O diagrama representa o esquema de ligação de força e comando para partida direta com reversão do motor de indução trifásico.

Gran Questões · Answer

O diagrama representa o esquema de ligação de força e comando para partida do motor de indução trifásico com chave compensadora.
