Disjuntores são os elementos elétricos mais indicados para proteção elétrica das instalações, devido a pouca necessidade de manutenção deles.
C
Certo
E
Errado
Um determinado dispositivo de reprodução de vídeo, ao apresentar mau funcionamento, foi levado para reparação. O técnico detectou, em seu circuito eletrônico, um fusível queimado e fez a troca. Ao ligar novamente para testar, ele percebeu que o dispositivo funcionou por um tempo de aproximadamente 1h, mas que depois houve mau funcionamento. Ao fazer novamente a desmontagem, notou que o fusível queimou novamente. Qual pode ser a causa direta dessa queima contínua de fusíveis?
A
Sobretensão gerada por capacitores.
B
Variação de tensão de curta duração (VTCD) devido à interferência eletromagnética.
C
Curto-circuito em um trecho do circuito.
D
Sobrecarga ou excesso de consumo por deficiência de algum componente.
Em uma instalação elétrica, os destinam-se à segurança dos usuários e à preservação dispositivos de proteção dos equipamentos. Referente à funcionalidade de alguns dos dispositivos de proteção mais indicados às instalações elétricas, analise as assertivas a seguir.
I- Os fusíveis e os disjuntores termomagnéticos têm a função de interromper o circuito elétrico em caso de sobrecorrente da instalação elétrica que podem ocorrer, por exemplo, devido a um curto-circuito.
II- Os disjuntores diferenciais são projetados para desenergizar o circuito elétrico, ou seja, interromper a alimentação elétrica, quando detectada corrente de fuga, a partir de um valor pré-determinado, protegendo os usuários da instalação contra choques elétricos.
III- Os dispositivos de proteção contra surtos protegem a instalação apenas contra sobrecarga prolongada de corrente, mas não contra picos de tensão.
É CORRETO o que se afirma apenas em:
A
I e II.
B
III.
C
I.
D
II.
E
II e III.
Antes da entrada em operação ou após manutenções, os dispositivos de proteção devem ser verificados quanto ao seu correto funcionamento. Assim, o ensaio funcional em disjuntores verifica o(a):
A
funcionamento mecânico e elétrico
B
resistência elétrica, apenas
C
potência dissipada
D
fator de potência

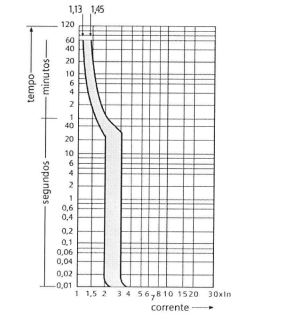

Um disjuntor termomagnético monofásico, cuja In é igual a 10 A, apresenta a curva de proteção apresentada na imagem abaixo:
Um motor monofásico, cuja corrente de partida é 8 vezes maior que a sua corrente nominal, de 8 A, foi acionado através de partida direta. Nesse sentido, qual será o comportamento deste disjuntor no momento da partida desse motor?
A
O disjuntor irá disparar instantaneamente, por atuação da proteção magnética, no momento da partida do motor.
B
O disjuntor não irá disparar, pois a corrente nominal do motor (8 A) é inferior à corrente nominal do disjuntor (10 A).
C
O disjuntor irá disparar por atuação da proteção térmica após alguns segundos, uma vez que a corrente de partida de 64 A excede o limite de sobrecarga.
D
O disjuntor irá operar normalmente, pois, apesar de a corrente de partida ser 8 vezes a nominal do motor, ela representa apenas 6,4 vezes a nominal do disjuntor, situando-se na zona de atraso de tempo.
Tiago, ao iniciar o conserto de um equipamento de som, encontra um fusível queimado. O procedimento CORRETO de manutenção será:
A
substituir o fusível por um novo da mesma capacidade indicada.
B
eliminar o fusível para que o som volte a funcionar.
C
colocar um fusível com maior capacidade.
D
colocar um fusível com menor capacidade.
E
colocar dois (2) fusíveis em série para melhorar a capacidade.
Os sistemas de instrumentação (I&C) de uma central nuclear seguem uma hierarquia de proteção baseada na defesa em profundidade. Dentro dessa hierarquia, o sistema de limitação (PLS) atua como um nível intermediário, evitando que distúrbios operacionais evoluam para condições de risco. Se o PLS falhar em conter uma perturbação operacional e os limites de segurança da planta forem violados, um sistema da mais alta prioridade intervirá automaticamente para mitigar as consequências.
Nesse cenário, intervirá automaticamente o sistema
A
de controle automático que retoma a operação pois a falha do PLS significa que o controle básico é requerido.
B
de proteção do reator (RPS) que inicia o desligamento de emergência (SCRAM) devido à violação dos limites de segurança da planta.
C
de atuação manual pelo operador na sala de controle principal, cuja intervenção pode complementar a automática, mas não substitui a ação prioritária dos sistemas de proteção.
D
BAMOL (de limitação de movimento) que faz a limitação da reatividade já que ambos os sistemas são classificados como sistemas relacionados à segurança.
E
de supervisão operacional que registra a violação dos limites, mas não possui autoridade para bloquear a atuação do sistema de proteção do reator.
Uma empresa possui instalação elétrica com carga instalada de 80 kW e deve constituir e manter o Prontuário de Instalações Elétricas (PIE). Considere que a empresa não opera instalações ou equipamentos integrantes do Sistema Elétrico de Potência (SEP) e não realiza trabalhos em proximidade do SEP. De acordo com a NR 10, o PIE deve conter:
A
conjunto de procedimentos e instruções técnicas e administrativas de segurança e saúde; documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos; mas não precisa incluir a descrição dos procedimentos para emergências
B
conjunto de procedimentos e instruções técnicas e administrativas de segurança e saúde; documentação comprobatória da qualificação, habilitação, capacitação, autorização e dos treinamentos realizados; mas não precisa incluir os resultados dos testes de isolação elétrica realizados em equipamentos de proteção individual e coletiva
C
documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos; especificação dos equipamentos de proteção coletiva e individual e o ferramental aplicável; mas não precisa incluir certificações dos equipamentos e materiais elétricos em áreas classificadas
D
documentação comprobatória da qualificação, habilitação, capacitação, autorização e dos treinamentos realizados; certificações dos equipamentos de proteção coletiva e individual; mas não precisa incluir a descrição dos procedimentos para emergências
E
especificação dos equipamentos de proteção coletiva e individual e o ferramental aplicável; relatório técnico das inspeções atualizadas com recomendações e cronogramas de adequações; mas não precisa incluir a documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos
Ano:
2026
A figura a seguir é um esquema elétrico de uma planta do sistema industrial responsável pela fabricação de material metálico rodante.
Com o objetivo de substituir o fusível, o técnico terá que observar o regime no qual os motores funcionarão.
Ao fazer a leitura e a interpretação do esquema, o técnico observou que B e D poderiam ser fechados ao mesmo tempo.
Neste caso, o fusível deve ser
A
NH retardado e suportar a corrente de um único motor.
B
Diazed rápido e limitador da corrente dos dois motores juntos.
C
NH ou Diazed retardado e suportar a corrente dos dois motores juntos.
D
NH ou Diazed ultrarrápido e limitar a corrente dos dois motores juntos.
E
NH ou Diazed rápido, desde que suporte a corrente dos dois motores juntos.
A proteção contra operação em ilha é mandatória para geradores distribuídos. Assinale a alternativa que define corretamente a Zona de Não Detecção (NDZ) em métodos passivos de proteção anti-ilhamento.
A
A Zona de Não Detecção ocorre quando há um balanço quase perfeito entre a potência ativa e reativa gerada e a consumida pela carga na ilha, mantendo a tensão e frequência estáveis após a desconexão da rede.
B
Refere-se ao intervalo de tempo físico entre a ocorrência da falha na rede elétrica e a abertura mecânica do disjuntor de interconexão, durante o qual o inversor opera sem referencial.
C
A Zona de Não Detecção é a região de operação onde a irradiância solar é insuficiente para alimentar os circuitos de proteção e controle do inversor, impedindo o desligamento automático de segurança.
D
A Zona de Não Detecção acontece quando o inversor detecta uma impedância de rede muito alta, confundindo a malha de distribuição com um banco de capacitores desconectado do sistema principal.
Quando um fusível apresenta descontinuidade, o circuito elétrico é afetado diretamente.
Analisando o papel do fusível, assinale o que ocorre no circuito em tal situação:
A
O veículo aumenta a potência.
B
O circuito deixa de funcionar.
C
A bateria carrega mais rápido.
D
O motor reduz a temperatura.
E
O alternador para de girar.
Considerando a estrutura dos circuitos elétricos, assinale a alternativa que melhor descreve a função dos dispositivos interruptor e disjuntor:
A
São componentes responsáveis por armazenar energia elétrica e liberá-la lentamente em forma de calor.
B
São dispositivos de manobra utilizados para permitir ou interromper a passagem de corrente elétrica num circuito.
C
São elementos que transformam energia elétrica diretamente em luz, como ocorre nas lâmpadas incandescentes.
D
São instrumentos de medição usados para verificar tensão e corrente em diferentes pontos do circuito.
E
São dispositivos que elevam ou reduzem a tensão por indução eletromagnética, como fazem os transformadores.
Ano:
2026
Sobre a função dos contatos fechados, analise os itens a seguir:
I. D é um contato temporizado com retardo de tempo para abertura.
II. B abrirá, caso haja uma sobre carga no eixo do motor.
III. E tem a função de desligar, a contactora do motor, em caso de emergência.
Está correto o que se afirma em
A
I, apenas.
B
II, apenas.
C
III, apenas.
D
I e II, apenas.
E
I e III, apenas.
Ano:
2026
Sobre a função dos componentes de proteção, analise os itens a seguir.
I. A é um fusível e sua função é de proteção contra curto-circuito.
II. D e I têm a função de proteger o motor contra uma eventual falta de fase.
III. J é um DR e sua função é de proteção contra corrente de fuga.
Está correto o que se afirma em
A
I, apenas.
B
II, apenas.
C
III, apenas.
D
I e II, apenas.
E
I e III, apenas.
Ano:
2026
A figura a seguir é um diagrama para comandar uma contatora, onde os elementos são nomeados com as letras de A até G.
Os elementos responsáveis pelo desligamento, direto ou indireto, no caso de possíveis problemas elétricos são indicados pelas letras
A
A, B e C.
B
C, E e F.
C
D, E e G.
D
B, D e F.
E
A, B e G.
Na interpretação de diagramas elétricos industriais, símbolos padronizados são utilizados para representar dispositivos e equipamentos do sistema. Nesse contexto, em um diagrama elétrico, o símbolo representado por um círculo com a letra “M” indica um:
A
fusível
B
motor elétrico
C
transformador
D
medidor de tensão
Após a ocorrência de um tornado no município de Rio Bonito do Iguaçu, a Defesa Civil recomendou que a prefeitura realizasse a inspeção das instalações elétricas dos prédios públicos municipais. Durante a inspeção em uma creche, um eletricista observou que alguns equipamentos elétricos apresentavam cargas elétricas estáticas concentradas em suas massas.
Considerando o contexto, marque a alternativa que apresenta CORRETAMENTE a função do sistema de aterramento elétrico que deverá ser instalado na creche.
A
Proteger os usuários das instalações elétricas contra choques elétricos, apenas.
B
Modificar a tensão da rede elétrica para otimizar o desempenho dos equipamentos.
C
Diminuir o consumo de energia elétrica nos circuitos de iluminação.
D
Permitir que as tomadas de uso geral funcionem independentemente do quadro de distribuição.
E
Proteger os usuários das instalações elétricas contra choques elétricos e preservar a integridade dos equipamentos, provendo aos circuitos um caminho adequado e intencional para que correntes elétricas indesejadas fluam para o solo.
Um engenheiro precisou especificar a curva de disparo dos disjuntores, em função do tipo de carga presente nos circuitos de uma instalação elétrica predial. A localização dos circuitos foi apresentada em um projeto elétrico, identificando os circuitos 1, 2, 3 e 4 com os respectivos equipamentos: ar-condicionado, chuveiro elétrico, bomba d’água e aquecedor elétrico resistivo.
Considerando o parâmetro da curva de disparo do disjuntor, assinale a alternativa que representa corretamente as curvas de disparos apropriadas para cada circuito, respectivamente.
A
B – B – C – C
B
B – C – B – C
C
C – B – B – C
D
C – B – C – B
E
C – C – B – B

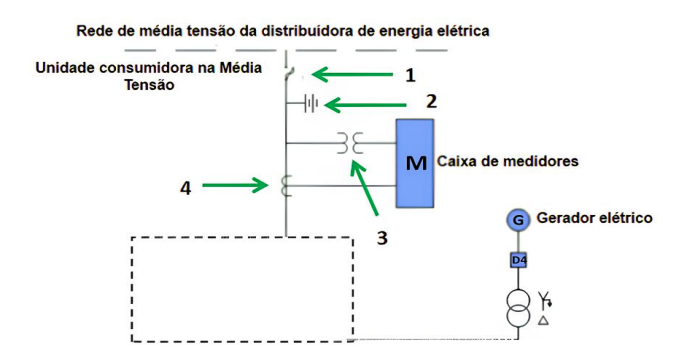

A conexão de geradores particulares das redes de distribuição elétrica requer o entendimento de normas específicas de cada central distribuidora e de quais equipamentos elétricos devem ser conectados a rede elétrica, desde o lado da concessionária, bem como do cliente, para garantir a adequada conexão do gerador elétrico ao sistema. Na figura, pode-se observar o recorte de um diagrama unifilar para a conexão em paralelo de um gerador elétrico na média tensão.
Os equipamentos elétricos listados na ordem de 1 a 4 são, respectivamente:
A
1 - chave fusível; 2 - pára-raios; 3 - transformador de corrente elétrica (TC); 4 - transformador de potencial (TP).
B
1 - chave fusível; 2 - pára-raios; 3 - transformador de potencial (TP); 4 - transformador de corrente elétrica (TC).
C
1 - chave fusível; 2 - aterramanento; 3 - transformador de potencial (TP); 4 - transformador de corrente elétrica (TC).
D
1 - chave secnionadora; 2 - pára-raios; 3 - transformador de potencial (TP); 4 - transformador de corrente elétrica (TC).
E
1 - chave seccionadora; 2 - aterramento; 3 - transformador de corrente elétrica (TC); 4 - transformador de potencial (TP).
Em um painel de comando elétrico típico, diversos dispositivos desempenham funções específicas de proteção e controle.
Sobre componentes usados nesses sistemas, avalie as afirmativas a seguir:
I. O relé térmico protege motores contra sobrecarga, ajustando um parâmetro de corrente e interrompendo o circuito quando esse limite é excedido.
II. O disjuntor substitui fusível em muitos painéis porque, após uma falha, não precisa ser trocado, bastando apenas ser religado.
III. Bornes são usados para separar circuitos e facilitar a identificação dos cabos que vêm do campo.
IV. O contator substitui totalmente a necessidade de disjuntor em um painel de comando, porque também protege contra curtocircuito.
Estão corretas as afirmativas
A
I, II e III, apenas.
B
I e IV, apenas.
C
II, III e IV, apenas.
D
II e IV, apenas.
