Questões de Concurso sobre Indução e Transformadores Elétricos

Um motor de indução apresenta escorregamento de 5%.

Se a sua velocidade síncrona é de 1800 rpm, sua velocidade em carga será

Durante a análise do projeto elétrico de um prédio público, o eletricista identifica a previsão de instalação de um Sistema de Proteção contra Descargas Atmosféricas (SPDA). Sobre os princípios técnicos desse sistema, analise as assertivas:

I. O SPDA tem a função de captar a descarga atmosférica e conduzi-la de forma segura até o sistema de aterramento da edificação.

II. O SPDA elimina completamente a possibilidade de danos elétricos ou estruturais causados por descargas atmosféricas.

III. O sistema é composto, de modo geral, por subsistemas de captação, descida e aterramento.

Está(ão) CORRETA(S):

A figura a seguir apresenta um fio condutor rígido muito longo, sendo percorrido por uma corrente elétrica variável no tempo, de acordo com a função I(t) = 2 cos(4t), onde t é o tempo. Ao lado do fio tem uma espira retangular de dimensões iguais a A = 2,0 cm e B = 3,0 cm. Além disso, a espira encontra-se a uma distância R = 1,0 cm do fio.

Considerando que a permeabilidade magnética no meio é μ₀ = 4π × 10^-7 T.m/A, a força eletromotriz induzida na espira, em volts, no instante de tempo igual a $\frac{\pi }{8}$ segundos, está indicada corretamente em

Examine a figura abaixo.

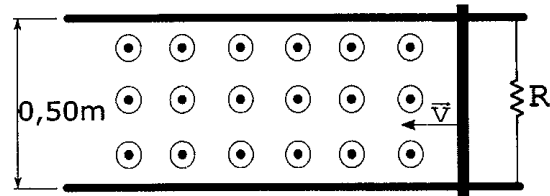

A figura acima mostra uma barra condutora que desliza sobre trilhos condutores paralelos com velocidade escalar constante v = 6,00 m/s. Considere que, ao mesmo tempo, são desprezadas as perdas ôhmicas nos condutores е uma potência igual a 20,0 watts é dissipada na resistência R. Se os trilhos estão afastados de 0,500 m, e considerando que na região está presente um campo magnético de intensidade 4,00 T saindo do papel, o valor da resistência R, em ohms, é:

Considere que, para compararmos um transformador "А" com núcleo de ar com outro transformador "B", idêntico ao transformador "A", exceto apenas por seu núcleo ser de ferro, utilizamos valores iguais para a taxa de variação da corrente no enrolamento do primário e para a resistência (carga) conectada ao secundário de cada transformador. Desprezando as resistências dos enrolamentos (em A e em B), as perdas no núcleo e a corrente de magnetização (em B), sobre as indutâncias mútuas de A e de B é correto afirmar que:

Examine a figura abaixo.

A figura acima apresenta um condutor plano, situado no plano xy, constituído por dois arcos de circunferência concêntricos, de raios R e 2R, ambos centrados na origem O, interligados por dois trechos retilíneos radiais. Cada arco subtende, em relação à origem, um ângulo total de π radianos, formando dois semicírculos. Os pontos extremos dos arcos formam, com o eixo x, um ângulo $\theta$, conforme indicado na figura. O sistema é percorrido por uma corrente elétrica contínua e estacionária de intensidade I, no sentido indicado na figura. O meio é considerado homogêneo, isotrópico e não magnético, com permeabilidade magnética $\mu$_o. Calcule o vetor campo magnético resultante no ponto O, considerando $\hat{k}$ como sendo um vetor unitário perpendicular ao plano da figura, orientado para fora do plano segundo a regra da mão direita (sentido positivo do eixo z), e assinale a opção correta.

Qual é o componente mais adequado para o comando automático de um circuito de iluminação em que seja necessário que a lâmpada ligue apenas quando houver circulação de pessoas e desligue quando não existir movimento?

A medição e a tarifação de energia elétrica, em unidades consumidoras industriais, frequentemente envolvem a compensação de energia reativa. O que ocorre com o custo da fatura de energia elétrica de uma unidade consumidora, quando o seu fator de potência está abaixo do limite regulamentar estabelecido pela concessionária?

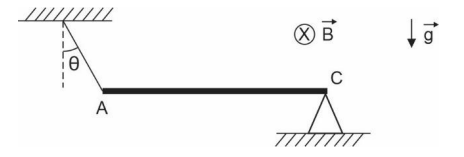

Uma barra metálica homogênea AC, de massa m e comprimento L, está totalmente imersa numa região na qual atua um campo magnético uniforme, de intensidade B, e dirigido perpendicularmente para dentro da folha. A barra é sustentada em uma de suas extremidades por um fio ideal e isolante, que forma um ângulo θ com a vertical e, na outra extremidade, é apoiada sobre um suporte de borracha, cujo coeficiente de atrito estático entre as superfícies é µ, conforme figura a seguir.

Ao ser percorrida por uma corrente elétrica i, de C para A, verifica-se que a barra fica na iminência de se movimentar.

Considerando g o módulo do vetor aceleração da gravidade, a intensidade da tração no fio pode ser expressa por

Em um diagrama unifilar predial, o símbolo associado ao dispositivo de proteção que interrompe o circuito por sobrecorrente é, tipicamente, o do(a):

A Anomalia Magnética do Atlântico Sul (AMAS) é uma região onde a intensidade do campo magnético terrestre é significativamente mais fraca do que no restante do globo. Fenômeno causado pelo desalinhamento entre o eixo do dipolo magnético e o centro geográfico da Terra, a AMAS faz com que a componente horizontal do campo (BT) em partes do Brasil atinja valores baixos, em torno de 18,0 µT.

Em um laboratório localizado no epicentro dessa anomalia, um pesquisador deseja calibrar um sensor utilizando uma bússola de tangente. O aparato possui uma bobina circular com raio R = 5,0 cm N = 50 espiras. Durante o experimento, o pesquisador ajusta a corrente para I = 30,0 mA e observa a deflexão da agulha.

Considerando µ₀ = 4π10^-7 Tm/A e adotando a aproximação π = 3, assinale a alternativa que apresenta correta e respectivamente o ângulo de deflexão θ observado e a interpretação correta sobre a precisão do experimento nessa região.

O sistema de aterramento é fundamental para a segurança das instalações elétricas, pois garante a equipotencialidade e oferece um caminho de baixa impedância para correntes de falta. Em relação aos tipos de esquemas de aterramento (TN, TT e IT), qual esquema é caracterizado por ter o ponto neutro da fonte diretamente aterrado e as massas da instalação ligadas ao condutor neutro?

Analise o símbolo da Figura 1 abaixo, que geralmente é utilizado em diagramas de circuitos de acionamentos:

Figura 1

Fonte: IEC 60417.

Qual é o componente representado na Figura 1?

O transformador é uma máquina elétrica estática essencial em sistemas de potência, cuja função principal é transferir energia elétrica entre dois ou mais circuitos através de indução eletromagnética, alterando os níveis de tensão e corrente. O rendimento (η) de um transformador é a razão entre a potência de saída (Pout) e a potência de entrada (Pin). Qual das seguintes condições é ideal para maximizar o rendimento de um transformador?

Em um circuito RL em série, alimentado por uma fonte de tensão contínua, o comportamento da corrente após o fechamento da chave é caracterizado por um regime transitório. Analise as seguintes afirmativas sobre o comportamento da corrente (i) e da tensão no indutor (VL), durante o regime transitório:

I- A corrente i aumenta exponencialmente de zero até o valor de regime permanente (V/R).

II- A tensão VL decai exponencialmente de V até zero.

III- A constante de tempo (τ) do circuito é dada pela razão L/R.

Está(ão) CORRETA(S) a(s) afirmativa(s)

Uma barra retilínea condutora com 1,6m de comprimento é transladada sem rotacionar em uma região com um campo magnético uniforme de intensidade 0,5mT.

A barra tem inclinação de 30° em relação ao vetor velocidade do seu centro de massa, cujo módulo é de 10m/s. O campo magnético é perpendicular ao plano que contém a barra e o vetor velocidade, apontando para dentro do plano, conforme mostrado na figura. A intensidade da força eletromotriz induzida entre as extremidades da barra vale:

Durante a programação das rotinas de manutenção preditiva no sistema elétrico do Quadro Geral de Baixa Tensão (QGBT) de uma edificação pública no Município de Nova Candelária, a equipe de eletricistas deve selecionar técnicas que identifiquem falhas em estágio inicial, sem interromper o fornecimento de energia e sem destruir os componentes. Considerando as diretrizes e ferramentas aplicadas especificamente na manutenção preditiva de painéis elétricos, assinale a alternativa INCORRETA.

Em relação aos dispositivos de proteção e operação em subestações elétricas, é correto afirmar que

Na montagem de uma luminária fluorescente com reator de partida rápida (sem starter), o conjunto típico inclui um componente que limita corrente e outro que auxilia na correção de fator de potência (quando previsto). Assim, a luminária pode envolver:

Um motor de indução trifásico de 4 polos é alimentado por uma rede de 60 Hz. Se o escorregamento (s) do motor é de 5% (0,05), qual é a velocidade do rotor (Nm), em rotações por minuto (rpm)?
