Considerando os princípios de instalação e funcionamento de um dispositivo de proteção contra surtos (DPS), assinale a alternativa que apresenta sua função correta.
A
Limitar as sobretensões transitórias conduzindo-as ao sistema de aterramento.
B
Proteger o circuito contra sobrecorrentes de longa duração.
C
Interromper o circuito em caso de subtensão permanente.
D
Compensar o fator de potência durante o funcionamento normal da rede.
E
Interromper o fornecimento de energia sempre que a tensão nominal for atingida.
Durante a análise do projeto elétrico de um prédio público, o eletricista identifica a previsão de instalação de um Sistema de Proteção contra Descargas Atmosféricas (SPDA). Sobre os princípios técnicos desse sistema, analise as assertivas:
I. O SPDA tem a função de captar a descarga atmosférica e conduzi-la de forma segura até o sistema de aterramento da edificação.
II. O SPDA elimina completamente a possibilidade de danos elétricos ou estruturais causados por descargas atmosféricas.
III. O sistema é composto, de modo geral, por subsistemas de captação, descida e aterramento.
Está(ão) CORRETA(S):
A
Apenas II.
B
Apenas III.
C
Apenas I e III.
D
Apenas II e III.
Em uma unidade operacional de navegação aérea, os sistemas de comunicação, vigilância e processamento de dados são alimentados por uma rede elétrica principal e por um sistema de emergência composto por nobreaks (UPS), grupo gerador a diesel e chave de transferência automática (ATS).
Durante uma interrupção no fornecimento de energia da concessionária, os equipamentos críticos permaneceram em operação, sem perda de funcionalidade.
Nesse contexto, a seguinte sequência de atuação dos sistemas de emergência é observada:
A
o grupo gerador assume instantaneamente toda a carga e, em seguida, o ATS verifica a condição da rede elétrica.
B
o ATS substitui simultaneamente as funções do UPS e do grupo gerador, garantindo alimentação ininterrupta das cargas.
C
o grupo gerador permanece sincronizado permanentemente com a rede elétrica, assumindo a carga integral em qualquer condição de operação.
D
o ATS transfere imediatamente a carga para o grupo gerador antes mesmo de sua partida, utilizando a energia armazenada no sistema de combustível.
E
o UPS mantém temporariamente a alimentação das cargas críticas enquanto o grupo gerador entra em regime operacional e o ATS realiza a transferência da carga.
Assinale a alternativa correta a respeito dos sistemas de proteção contra descargas atmosféricas (SPDA) e aterramento.
A
O SPDA tem como principal objetivo neutralizar as cargas elétricas da atmosfera.
B
O sistema de equipotencialização principal deve manter as massas metálicas isoladas entre si para evitar centelhamentos.
C
Os condutores de descida devem ser interligados por anel de aterramento e conectados ao sistema de equipotencialização.
D
O anel de aterramento na base da edificação tem a finalidade de isolar o sistema de captação do sistema elétrico interno.
E
Em um SPDA tipo Franklin, o condutor de descida deve ser interrompido por dispositivos de seccionamento para evitar curtos com a terra.
Não há dispositivos ou métodos capazes de modificar os fenômenos climáticos naturais a ponto de se prevenir a ocorrência de descargas atmosféricas. Desse modo, com relação aos sistemas de proteção contra descargas atmosféricas, é CORRETO afirmar:
A
O Método de Franklin é um caso particular do Modelo Eletrogeométrico, em que o segmento de círculo é aproximado por um segmento de reta, tangente ao círculo na altura do captor, sendo de mais fácil aplicação do que este último, porém podendo resultar em um sistema superdimensionado.
B
O Modelo Eletrogeométrico (MEG) de proteção contra descargas atmosféricas prevê que o volume de proteção de um elemento captor seria definido por um cone com vértice na extremidade do captor, delimitado pela rotação de um segmento de círculo tangente ao solo e aplicação na proteção das estruturas não admite hipóteses simplificadoras.
C
Os danos causados por um raio são proporcionais à energia contida no mesmo, que, por sua vez, é diretamente proporcional à sua intensidade de corrente, podendo causar danos as pessoas devido a choque elétrico e danos físicos como: fogo, explosão e destruição mecânica.
D
Os Galpões em estrutura metálica (colunas e cobertura) constituem-se em Gaiolas de Faraday naturais, que devem ser complementados com um aterramento adequado, preferencialmente integrado às armaduras das fundações. Entretanto, quando recoberta por telhas de fibrocimento, a estrutura perderá a sua função de proteção.
E
Os sistemas de proteção contra descargas atmosféricas diretas têm por objetivo básico interceptar raios e conduzi-los para a terra, de modo que a correta implantação de um SPDA garante 100% de proteção contra descargas atmosféricas.
Durante a incidência de uma descarga atmosférica direta em uma edificação protegida por um sistema de proteção contra descargas atmosféricas (SPDA), correntes impulsivas de elevada magnitude escoam para o solo, por meio dos condutores de descida, alcançando a malha de aterramento. Nesse instante, podem surgir diferenças de potencial significativas entre pontos distintos da estrutura e das instalações elétricas internas, capazes de gerar tensões de passo e de toque perigosas. Do ponto de vista do desempenho global do SPDA, a malha de aterramento associada à equipotencialização tem como função principal:
A
aumentar a resistividade equivalente do solo, reduzindo o valor de pico da corrente da descarga atmosférica absorvida pelo sistema
B
dispersar a corrente da descarga atmosférica no solo e promover a equalização dos potenciais elétricos entre massas, estruturas metálicas e sistemas elétricos, reduzindo tensões perigosas
C
limitar a propagação de surtos eletromagnéticos nos circuitos internos, substituindo a necessidade de dispositivos de proteção contra surtos (DPS)
D
isolar eletricamente a estrutura da edificação em relação ao solo, evitando o fechamento do circuito da descarga atmosférica
No projeto de Sistemas de Proteção contra Descargas Atmosféricas (SPDA), conforme as prescrições da NBR 5419:2015, o engenheiro eletricista deve prever medidas de proteção contra surtos e danos físicos. Sobre os componentes e métodos de dimensionamento do SPDA, assinale a alternativa CORRETA.
A
O método das malhas (Gaiola de Faraday) é indicado exclusivamente para edificações com altura superior a 60 metros, sendo proibida sua aplicação em galpões industriais de grande área horizontal.
B
O uso das armaduras de aço das estruturas de concreto armado como integrantes do sistema de descida e de aterramento é permitido, desde que seja garantida a continuidade elétrica entre os elementos.
C
As Medidas de Proteção contra Surtos (MPS) restringem-se apenas à instalação de dispositivos de proteção contra surtos (DPS) na entrada de energia, sendo desnecessárias nas linhas de sinal e dados.
D
O método do Ângulo de Proteção (Método Franklin) possui a mesma eficácia e limites de aplicação independentemente da altura do captor em relação ao plano de referência e do nível de proteção (I a IV) adotado.
O Sistema de Proteção Contra Descarga Atmosférica (SPDA) externo, segundo a norma NBR 5419:2015-3, é constituído por subsistema de captação, subsistema de descida e subsistema de aterramento. Em relação ao subsistema de aterramento, a norma afirma que:
A
eletrodos adicionais, quando necessários, podem ser conectados ao eletrodo de aterramento em anel e devem ser localizados o mais próximo possível dos pontos onde os condutores de descida forem conectados.
B
para subsistemas de aterramento, na impossibilidade do aproveitamento das armaduras das fundações, o arranjo a ser utilizado consiste em condutor em estrela, externo à estrutura a ser protegida.
C
os componentes de um SPDA não podem ser fabricados em alumínio.
D
o ensaio para medição de aterramento deve ser possibilitado através de conector, o qual é obrigatório, a ser instalado em caixa no solo, próximo ao eletrodo de terra, de modo que proporcione fácil acesso para realização de ensaio.
E
as armaduras de aço interconectadas nas fundações de concreto, os cabos de aços de concreto protendido ou outras estruturas metálicas subterrâneas disponíveis podem ser utilizadas como eletrodos de aterramento, desde que sua continuidade elétrica seja garantida.
Durante o projeto de um Sistema de Proteção contra Descargas Atmosféricas (SPDA), o engenheiro deve garantir a equipotencialização entre as estruturas, instalações metálicas, sistemas de energia e de sinal.
Qual é o principal objetivo técnico dessa medida?
A
Substituir a instalação de Dispositivos de Proteção contra Surtos (DPS) de Classe I nos quadros de entrada de energia.
B
Reduzir a indutância mútua entre os condutores de descida e os circuitos de comunicação, eliminando surtos induzidos.
C
Garantir que a impedância de surto do sistema de aterramento seja elevada o suficiente para dissipar a energia do raio por efeito Joule.
D
Impedir que qualquer parcela da corrente da descarga atmosférica penetre nas instalações elétricas internas da edificação.
E
Reduzir as diferenças de potencial a níveis seguros para evitar o surgimento de centelhamentos perigosos entre partes condutoras da estrutura e sistemas internos.
Assinale a alternativa correta em relação aos sistemas de SPDA.
A
O método da esfera rolante consiste em se determinar o volume de proteção propiciado por um cone.
B
O método das malhas se baseia na delimitação do volume de proteção dos captores de um SPDA, podendo ser utilizados hastes, cabos ou mesmo uma combinação de ambos.
C
É vedada a utilização de condutores de descida de cobre nus, principalmente em zonas industriais de elevada poluição ou próximas à orla marítima.
D
O método da esfera rolante é empregado com muita eficiência em estruturas de formas arquitetônicas complexas. Em função dessa característica, o método da esfera rolante tem bastante aplicação em subestação de potência exterior.
E
Os captores de haste são elementos construídos para repelir as descargas atmosféricas. São normalmente instalados na parte superior das edificações nos projetos de SPDA que utilizam o método de Franklin.
Ano:
2026
A resistividade elétrica do solo é um parâmetro crítico em qualquer projeto de aterramento, sendo que, em condições normais para solos estratificados, seu valor varia significativamente com a profundidade e tende a aumentar quando a(o)
A
granulometria do solo diminui.
B
porosidade do solo diminui.
C
umidade do solo aumenta.
D
teor de água presente no solo diminui.
E
teor de sais dissolvidos no solo aumenta.
Sobre os sistemas de proteção contra descargas atmosféricas em edificações, avalie as afirmativas a seguir.
I. O método eletrogeométrico é aplicável tanto para a avaliação da zona de proteção do subsistema de captação quanto para a verificação da necessidade de SPDA.
II. A equipotencialização das massas metálicas internas da edificação é parte integrante das medidas de proteção contra descargas atmosféricas.
III. A continuidade elétrica e a baixa impedância dos condutores de descida são fatores essenciais para minimizar o risco de centelhamento durante uma descarga atmosférica.
Está correto o que se afirma em
A
I, apenas.
B
II, apenas.
C
III, apenas.
D
I e II, apenas.
E
II e III, apenas.
As descargas atmosféricas podem ser diretas ou indiretas. Edificações em geral e linhas de transmissão de energia são estruturas que devem ser protegidas contra a incidência direta de raios. Os sistemas de proteção contra descargas atmosféricas podem ser divididos em
A
rede captora de descargas, descidas e aterramento.
B
para-raios, interruptores diferenciais residuais e aterramento.
C
gaiola de Faraday, isolantes cerâmicos e interruptores diferenciais residuais.
D
rede captora de descargas, hastes de aterramento e aterramento.
Uma das principais funções de um DPS na instalação elétrica é proteger o usuário contra choques elétricos.
C
Certo
E
Errado
Durante o projeto do SPDA de um edifício de concreto armado, o engenheiro responsável avalia a possibilidade de utilizar as armaduras estruturais da edificação como condutores naturais de descida, conforme as recomendações da ABNT NBR 5419-3:2015. Sobre essa aplicação, assinale a alternativa correta.
A
É obrigatória a instalação de condutores metálicos externos adicionais, mesmo que a armadura possua continuidade elétrica.
B
As armaduras só podem ser usadas como descidas naturais se estiverem desconectadas das fundações, para evitar corrosão.
C
As armaduras só podem ser utilizadas como descidas se forem isoladas do concreto, evitando contato direto com a estrutura.
D
As armaduras não podem ser usadas como condutores de descida, pois o aço apresenta resistência elétrica muito alta.
E
As armaduras podem ser utilizadas como condutores naturais de descida, desde que apresentem continuidade elétrica comprovada entre os pavimentos e sejam interligadas ao sistema de aterramento.

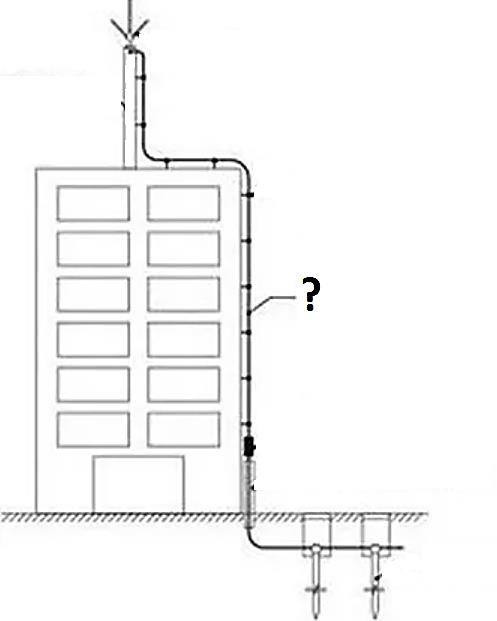

Um Sistema de Proteção de Descargas Atmosféricas (SPDA) é regulamentado pela NBR 5419, que descreve o esquema básico do sistema a partir dos elementos principais ou, ainda, subsistemas de proteção.
Figura 13
Na Figura 13 acima, qual é o elemento do sistema de proteção de descarga atmosférica indicado com o sinal de interrogação?
A
Captor.
B
Aterramento.
C
Captor Lateral.
D
Descida.
Pilares metálicos ou armaduras de aço do concreto podem ser utilizados como condutores de descida de um sistema de proteção contra descargas atmosféricas (SPDA), sendo então considerados componentes naturais do sistema.
C
Certo
E
Errado

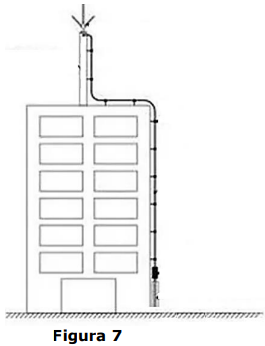

A Figura 7 abaixo apresenta o diagrama de um sistema de proteção de descargas atmosféricas.
Fonte: Adaptado de Creder (2016).
Sobre o diagrama apresentado, assinale a alternativa correta.
A
Apresenta de forma completa um Sistema de Proteção de Descargas Atmosféricas (SPDA).
B
Apresenta de forma completa um sistema irradiante de radiotransmissão AM.
C
Não consta a representação do captor.
D
Não consta a representação da descida.
E
Não consta a representação do aterramento.
Determinado engenheiro eletricista precisou inspecionar um sistema de distribuição de energia na empresa em que trabalha. Durante a inspeção, ele passou por uma longa área aberta, além de subir por uma escada externa, muito alta e de difícil subida, para acessar o Sistema de Proteção Contra Descargas Atmosféricas (SPDA), local ainda em construção e com altos níveis de ruídos sonoros. São considerados Equipamentos de Proteção Individual (EPIs) obrigatórios para a realização dessa inspeção:
I. Capacete e protetor auricular.
II. Luvas de raspa de couro e óculos de segurança.
III. Calçados contra choques elétricos e dispositivo trava-queda.
É correto o que se afirma apenas em
A
I.
B
II.
C
I e III.
D
II e III.
O sistema de proteção contra descargas atmosféricas, baseado no princípio de Franklin, também conhecido como sistema de para-raios, é amplamente utilizado para a proteção de edificações. A respeito desse sistema de proteção, sabe-se que:
A
Utiliza dispositivos eletrônicos ativos para prever e neutralizar descargas atmosféricas antes que atinjam a edificação.
B
A instalação de para-raios tipo Franklin elimina o risco de incidência de descargas atmosféricas na estrutura protegida.
C
Ele baseia-se no uso de hastes captoras conectadas a condutores de descida e sistema de aterramento, formando um caminho de baixa impedância até o solo.
D
Protege os equipamentos internos de uma edificação redirecionando os surtos diretamente para a rede elétrica de baixa tensão, onde o risco é menor.
