Questões de Concurso sobre Subestações

Uma subestação 138 kV atenderá 4 linhas e 2 transformadores, com exigência de continuidade N-1. O projeto deve permitir manutenção de qualquer disjuntor sem desligar a subestação e sem retirar de serviço mais do que o estritamente necessário, mantendo boa flexibilidade operativa para manobras e ampliações futuras. Considerando também que área e custo são restrições importantes, o arranjo de barras mais adequado e a forma correta de relacioná-lo à coordenação de isolamento (em nível conceitual) são:

Para a definição da quantidade de elementos no banco de baterias de uma subestação, devem ser levados em consideração o regime de carga, o regime de descarga e o regime de flutuação que o banco deve suprir.

No que concerne aos arranjos típicos de subestações, assinale a opção correta.

Um engenheiro eletricista está projetando a localização ideal de uma subestação de 13,8 kV que atenderá a dois galpões (A e B) em média tensão de um complexo termelétrico. As cargas demandadas e suas coordenadas em relação a um ponto de referência são X1,Y1 = (45,60) demandando 260 kVA e X2,Y2 = (50,20) demandando 210 kVA. Com base nessas informações, determine o centro de carga (X, Y), isto é, o local mais adequado para a subestação, considerando as potências e coordenadas, e assinale a alternativa correta.

Uma subestação industrial é alimentada por um sistema elétrico composto pelos seguintes elementos:

• Um gerador síncrono de 50 MVA, 15 kV, com reatância subtransitória de j0,25 pu na sua própria base.

• Um transformador elevador de 50 MVA, 15/150 kV, com reatância de dispersão de j0,10 pu na sua própria base.

• Uma linha de transmissão de 138 kV, com impedância igual j50 Ω.

• Um transformador abaixador de 25 MVA, 150/15 kV, com reatância na j0,05 pu na sua própria base.

Considere que se deseja analisar o sistema em uma base comum de 100 MVA e 150 kV (lado de alta tensão).

A impedância equivalente total do sistema (em pu) é aproximadamente igual a

Um transformador monofásico ideal é utilizado em uma subestação de distribuição, elevando a tensão de 220 V para 2200 V. Sabendo-se que o enrolamento primário possui 200 espiras, o número de espiras que o enrolamento secundário deve ter para operar corretamente é:

Ao elaborar o roteiro para a instalação de uma subestação transformadora num aterro sanitário, o setor técnico deve priorizar critérios de segurança e eficiência operacional. Qual das seguintes diretrizes é a mais adequada para este projeto específico?

No arranjo de subestação de barra principal e de transferência, a troca da barra principal pela barra de transferência para o suprimento de um alimentador impacta negativamente a seletividade do sistema de proteção.

Quais subestações devem ter impermeabilização total contra infiltração de água?

Em subestações de média tensão utilizadas para atendimento a cargas industriais, diferentes arranjos construtivos e filosofias de proteção são adotados para garantir a confiabilidade, a seletividade e a continuidade do serviço.

Sobre os tipos de subestações, seus componentes e operação, assinale a afirmativa correta.

Em relação aos dispositivos de proteção e operação em subestações elétricas, é correto afirmar que

Em relação aos arranjos de subestações, avalie as afirmações a seguir.

I. O arranjo em barra simples apresenta menor custo de implantação, mas sua confiabilidade em caso de falhas na barra é menor.

II. O arranjo em barra dupla oferece maior flexibilidade, mas sua confiabilidade em caso de falta é igual ao arranjo de barra simples.

III. No arranjo em anel, se ocorre uma falta em qualquer ponto, há uma interrupção total do fornecimento de energia.

Está correto o que se afirma em

Complete a frase abaixo.

No local de funcionamento do equipamento da subestação abrigada, a diferença entre a temperatura interna, medida a 1 m da fonte de calor a plena carga, e a externa, medida à sombra, não deve ultrapassar _____°C.

Considere uma subestação transformadora trifásica de 300 kVA, com tensão primária de 13,8 kV e tensão secundária de 220/127 V. Utilize raiz de 2 = 1,414 e raiz de 3 = 1,732. Considere duas casas decimais. Com isso, analise as assertivas e assinale V, se verdadeiras, ou F, se falsas.

( ) Para essa potência (300 kVA), a instalação deve ser abrigada (alvenaria) ou em poste único, sem considerar peso e esforço mecânico para montagem.

( ) A corrente nominal no enrolamento primário (13,8 kV) é de aproximadamente 12,55 A, valor que orienta a escolha dos elos fusíveis de proteção no corte do transformador.

( ) De acordo com a NR-10, por se tratar de uma instalação com potência superior a 75 kW e com tensão de 13,8 kV, é obrigatório que a unidade consumidora mantenha o Prontuário de Instalações Elétricas (PIE) atualizado.

( ) O uso de para-raios de óxido metálico no lado de 13,8 kV é opcional, sendo exigido apenas em regiões com histórico documentado de alta densidade de descargas atmosféricas.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

No contexto da proteção de subestações, avalie as afirmativas a seguir.

I. Em subestações aéreas, a maior exposição a descargas atmosféricas exige a integração coordenada entre o sistema de proteção contra descargas atmosféricas (SPDA) e os dispositivos de proteção contra surtos (DPS).

II. Em subestações abrigadas, embora a incidência direta de descargas atmosféricas seja reduzida, a propagação de surtos conduzidos pela rede elétrica ou por acoplamentos eletromagnéticos internos torna indispensável o uso de DPS em cascata.

III. A seletividade e a coordenação da proteção em subestações, independentemente de serem aéreas ou abrigadas, dependem da adequada parametrização de relés (como sobrecorrente, diferencial e distância).

Está correto o que se afirma em

Nas subestações industriais o valor da rede primária é um dos fatores observados para a garantia da tensão necessária nas cargas que estão ligadas nos condutores utilizados para a sua alimentação nominal.

No que se refere à tensão aplicada sobre as cargas, analise os itens a seguir e assinale (V) para verdadeiro e (F) para falso.

( ) Motores trifásicos são sempre ligados com o uso de um neutro para equilíbrio tanto da carga, como da rede de alimentação.

( ) Todas as relações de transformação que constam na placa do transformador têm de ser utilizadas ao mesmo tempo.

( ) As cargas ligadas em delta terão a tensão de linha sempre 1,732 vezes a tensão de fase.

( ) Os equipamentos elétricos utilizados nos processos de fabricação são alimentados na rede proveniente de um transformador abaixador.

A sequência correta de preenchimento dos parênteses, de cima para baixo, é

Para a identificação de situações de funcionamento de uma subestação em frequências superiores às ideais, é necessária a instalação de um relé de anunciador em série com um relé de desligamento.

Uma subestação industrial, de 13,8kV : 127_220V, é composta por partes específicas de funções que não podem ser sobrepostas.

Os dispositivos responsáveis pela proteção contra sobretensões, adequação do valor da tensão de AT para BT e isolamento tanto na entrada como na saída de tensão são respectivamente

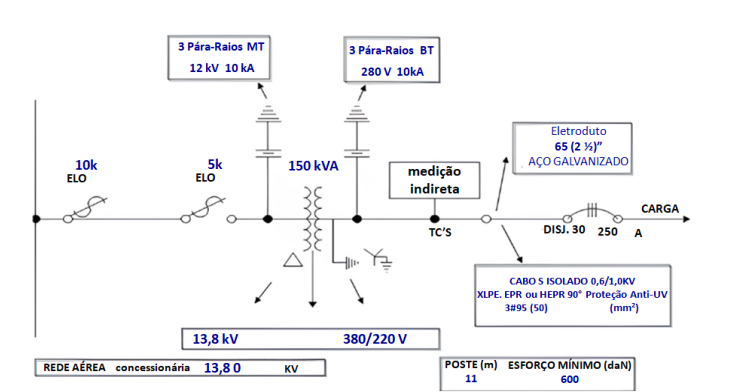

No projeto de subestações consumidoras, é comum as concessionárias de energia elétrica, fornecerem planilhas para memorial de cálculo, com objetivos dos mais diversos: padronizar projetos, facilitar a especificação de equipamentos e materiais elétricos, dentre outros. Isso possibilita maior agilidade de tempo de resposta na avaliação dos projetos elétricos. Considere o diagrama unifilar ilustrado, o qual contém o layout com especificações do posto de transformação de uma subestação consumidora aérea.

Dadas as afirmativas a respeito do diagrama unifilar,

I. A corrente elétrica de projeto que circula no secundário do transformador pode ser estimada a partir da divisão $\frac{N}{U_S\sqrt{3}}$ , em que N é a potência nominal do transformador de potência em kVA e U_s é a tensão nominal no secundário do transformador.

II. O condutor de aterramento indicado no diagrama tem área de secção transversal igual a 95 mm².

III. A corrente elétrica máxima que a carga pode solicitar é superior a 250 A.

verifica-se que está/ão correta/s apenas

Quais são os requisitos e técnicas principais para a realização de uma manutenção preditiva eficiente em uma subestação transformadora de 300 kVA?
