Questões de Concurso sobre Subestações

Considerando as diretrizes da NBR IEC 62271-200 referente aos ensaios aplicados em conjuntos blindados para serem utilizados em subestações ligadas em média tensão, assinale a opção correta.

Entre os arranjos mais usados em subestações de 500 kV, destaca-se o de barra simples com disjuntor e meio, dada a sua maior flexibilidade de manobra.

Sobre os sistemas SCADA, é INCORRETO afirmar:

Na subestação de consumidor de média tensão, o ponto que deriva o ramal de ligação é denominado:

Em uma subestação, os relés de proteção térmica têm, entre outras funções, a de corrente diferencial de linha.

As ferramentas e materiais necessários à manutenção devem ser guardados dentro da subestação para um acesso mais rápido em caso de necessidade.

Na elaboração do diagrama unifilar de uma subestação de média tensão (13,8 kV) para uma unidade armazenadora de grãos, a informação que é essencial e que deve obrigatoriamente constar junto à representação de um disjuntor de média tensão, além de sua corrente nominal e tensão nominal, para fins de estudos de proteção e dimensionamento adequado, é:

Subestações são instalações essenciais no sistema elétrico, desempenhando o papel de interligar diferentes níveis de tensão, possibilitar a distribuição de energia e garantir sua qualidade e segurança. Entre os equipamentos mais importantes de uma subestação estão os transformadores, os disjuntores, os seccionadores, os transformadores de corrente e tensão e os para-raios, cada um com funções específicas no controle, proteção e operação do sistema elétrico. A correta seleção, operação e manutenção desses equipamentos são fundamentais para evitar falhas e minimizar interrupções no fornecimento de energia elétrica, sendo um tema crítico em projetos e operações de sistemas de potência. Diante do exposto, relacione adequadamente os conceitos às respectivas definições ou funções.

1. Transformador de potência.

2. Disjuntor.

3. Para-raios.

4. Transformador de Corrente (TC).

5. Seccionador.

( ) Equipamento utilizado para proteger o sistema contra sobretensões causadas por descargas atmosféricas ou surtos transitórios.

( ) Dispositivo que realiza a interrupção de circuitos em situações de curto-circuito ou sobrecarga, preservando a segurança do sistema.

( ) Equipamento responsável por elevar ou rebaixar níveis de tensão, permitindo a transferência de energia entre diferentes barramentos.

( ) Componente utilizado para isolar, fisicamente, partes do sistema, sendo operado apenas em condições sem carga.

( ) Dispositivo que reduz a corrente elétrica para valores adequados ao monitoramento e proteção dos sistemas de potência.

A sequência está correta em

Acerca da operação e proteção existentes em subestações elétricas, assinale a opção correta.

Entre os diversos arranjos de subestações, o do tipo barra simples é bastante usado pela sua simplicidade e versatilidade operacional.

Além da função de medição, o secundário do transformador de potencial também é usado para alimentar os circuitos de proteção e controle das subestações.

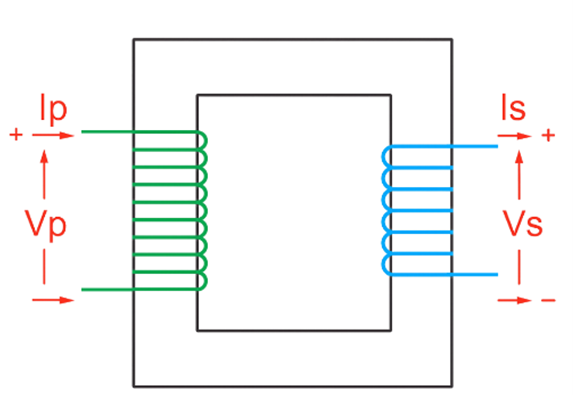

(PMM/URCA 2025) A secretaria de Infraestrutura do município solicitou ao engenheiro eletricista o cálculo das correntes nominais uma subestação transformadora de SOO kVA (óleo natural), alimentada em média tensão de 13,8 kV e com tensão secundário 380/220 V (trifásico, 4 fios + neutro), conforme figura. Adote $\sqrt{3}$ = 1, 73 e determine as correntes nominais no lado de média tensão e no lado secundário, respectivamente:

Uma Prefeitura solicitou ao seu setor técnico a análise de viabilidade para a instalação de uma subestação transformadora de 150 kVA, que atenderá às novas instalações da Prefeitura, em um novo local. Conforme as normas da concessionária do sistema elétrico e boas práticas de engenharia elétrica, qual dos seguintes conjuntos de critérios é considerado o mais crucial e deve ser a prioridade da análise inicial para a escolha, dimensionamento e aprovação do local da instalação?

A tabela abaixo possui duas colunas, onde em uma delas são apresentados equipamentos utilizados em uma subestação e na outra três características.

A correspondência correta entre as colunas é:

Conforme ABNT IEC 62271-200, as características nominais do conjunto de manobra e controle em invólucro metálico incluem

I a corrente suportável nominal de curta duração.

II a corrente nominal de regime contínuo em circuitos de aterramento.

III o nível de preenchimento nominal dos compartimentos preenchidos com fluidos.

Assinale a opção correta.

Hexafluoreto de enxofre é o meio extintor para os disjuntores de entrada da referida subestação.

As subestações de alta tensão são normalmente protegidas por cabos-guarda instalados na parte superior das estruturas.

Subestações de instalação interior são aquelas em que os equipamentos e aparelhos são instalados em dependências abrigadas das intempéries. Um desses tipos de instalação são as subestações de alvenaria divididas em compartimentos chamados postos. Esses postos são:

Dado um TC para fins de medição em média tensão de uma subestação com transformador de 13,8 kV no lado de alta. A subestação é de 1.104√3 kW com fator de potência de 0,8 indutivo e fator de demanda de 0,40.

Sabendo-se que a corrente máxima utilizada na medição é de 5 A, a relação nominal desse TC é igual a

Durante a análise de um projeto de linhas de transmissão em 230 kV, deve-se avaliar aspectos de confiabilidade e desempenho do sistema. Assinale a alternativa que melhor descreve a função de uma subestação de energia nesse contexto.
