Questões de Concurso sobre Subestações

O valor da corrente de curto-circuito trifásico no final da linha de transmissão — próximo à carga — será sempre menor que o valor da corrente de curto-circuito trifásico no início da linha — próximo ao transformador.

Leia as afirmativas abaixo sobre diagramas elétricos e marque V para verdadeiro e F para falso:

( ) Os diagramas unifilares mostram o percurso dos cabos de forma simplificada.

( ) Diagramas multifilares indicam o percurso e os detalhes de conexão dos condutores.

( ) Diagramas de instalação detalham apenas os circuitos de corrente contínua.

( ) Diagramas elétricos são fundamentais para análise e manutenção de instalações.

Assinale a alternativa que contém a sequência correta de cima para baixo:

O valor da reatância de dispersão do transformador, quando referido ao seu lado de alta tensão, é igual a 250 $\Omega$.

São equipamentos utilizados na proteção do sistema elétrico de uma subestação abaixadora:

No que tange às topologias das subestações elétricas, assinale a alternativa correta.

O conjunto de instalações de transmissão de energia elétrica do Sistema Interligado Nacional é chamado de Rede Básica, a qual inclui linhas de transmissão, subestações e demais equipamentos associados de tensão igual ou superior a 230 kV. O Operador Nacional do Sistema Elétrico (ONS) define os requisitos mínimos para subestações e seus equipamentos da rede básica. No caso de arranjos de barramentos para subestações com isolamento a ar de tensão igual 230 kV, as condições básicas dos arranjos, segundo o ONS, são:

O arranjo a seguir representa uma subestação que está organizada com barramento principal e de transferência no primário e no secundário.

A tensão elétrica é a energia que “empurra” a corrente elétrica transmitida pelos fios e a conduz até o ponto de consumo final. Considerando que a medida de tensão é expressa em Volts (V), relacione adequadamente as colunas a seguir.

1. Baixa tensão.

2. Alta tensão.

( ) Utilizada para transportar eletricidade em longas distâncias, partindo dos centros de geração (instalações eólicas, hidrelétricas, solares etc.) para as subestações transformadoras.

( ) Utilizada na maioria dos aparelhos elétricos; conta com instalações protegidas por disjuntores e interruptores diferenciais colocados nos pontos de consumo.

( ) Permite o transporte de eletricidade sem o risco de que os cabos condutores se superaqueçam ou de que haja a influência de fenômenos eletromagnéticos.

( ) Permite consumir eletricidade em nossas casas.

A sequência está correta em

Sobre os equipamentos elétricos utilizados em subestações de energia, assinale a definição INCORRETA.

Assinale a alternativa que NÃO é um equipamento de proteção existente em uma subestação.

Uma discussão bastante atual no contexto das grandes cidades brasileiras é o uso de linhas subterrâneas em substituição à distribuição aérea.

Assinale a alternativa que apresenta vantagens do enterramento das linhas de distribuição urbana.

O conjunto retificador-carregador usado nos sistemas auxiliares de subestações para viabilizar a operação correta dos bancos de baterias incorpora um limitador de corrente durante o carregamento, com vistas a preservar a integridade do banco.

Os sistemas elétricos de potência envolvem a transmissão de energia, em longas distâncias, entre usinas e consumidores.

Assinale a alternativa que apresenta uma das principais razões para se utilizar alta tensão nas linhas de transmissão de energia elétrica.

Considerando-se que o sistema esteja operando em regime permanente e carga leve, se um curto-circuito em uma das linhas de transmissão fizer que ela seja retirada de operação pela atuação da proteção, então, nesse caso, o consumo de potência reativa na linha de transmissão em operação irá aumentar.

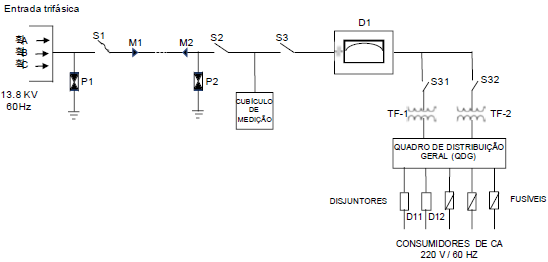

No diagrama unifilar de uma subestação abaixadora, representado a seguir, foram colocadas as seguintes legendas quanto aos equipamentos constituintes:

I. P1 e P2 são protetores de sobretensão;

II. D1 é um disjuntor de alta tensão a óleo;

III. M1 e M2 são muflas.

Com relação às legendas, pode-se afirmar que

Assinale a alternativa sobre a desvantagem de utilizar em uma subestação de instalação de alta potência um barramento duplo com disjuntor duplo.

Uma subestação industrial abaixadora é composta de um transformador na configuração delta-estrela de 500$\sqrt{3}$ kVA com níveis de tensão de 20 kV na entrada da subestação e 1,0 kV no lado da instalação. A corrente de curto-circuito na entrada da subestação é igual a 2,5 kA.

A reatância do sistema até a subestação, considerando que as bases adotadas são iguais aos dados do transformador, é:

Uma subestação industrial abaixadora é composta de um transformador na configuração delta-estrela de 10$\sqrt{3}$ MVA com níveis de tensão de 20 kV e 1,0 kV. A corrente de curto-circuito na entrada da subestação é igual a 2,5 kA.

Considerando que as bases no setor da subestação são iguais aos dados de placa do transformador, a reatância do sistema até a subestação é

Quando da ocorrência de uma falta para terra em uma subestação de alta-tensão, as correntes dispersas pelo sistema de aterramento provocam o surgimento de diferenças de potencial entre:

O _______________ é destinado à passagem e proteção de cabos subterrâneos de energia (alta, média e baixa) e telecomunicações.
