A malha de terra da subestação precisa ser enterrada a uma profundidade mínima de 0,3 m, descontada a altura da brita a ser espalhada pelo terreno.
C
Certo
E
Errado
No contexto das subestações em sistemas elétricos de potência, considere as afirmativas a seguir.
I. Os disjuntores em subestações atuam na proteção dos equipamentos e possibilitam a interrupção de circuitos sob carga.
II. Os transformadores de potência são utilizados para adequar os níveis de tensão entre as diferentes etapas do sistema.
III. As chaves seccionadoras podem ser manobradas sob carga, pois possuem capacidade de interrupção equivalente à dos disjuntores.
IV. Os barramentos são estruturas que interligam os equipamentos dentro da subestação, permitindo diversas configurações operacionais.
Estão corretas as afirmativas:
A
I, II, III e IV.
B
I e III, apenas.
C
II e IV, apenas.
D
I, II e IV, apenas.
O arranjo de subestação em que, em condições normais de operação, apenas uma das barras é energizada é o arranjo de
A
barra simples seccionada.
B
barra dupla, com disjuntor simples a quatro chaves.
C
barra dupla, com disjuntor simples a cinco chaves.
D
barra em anel.
E
barra dupla com disjuntor e meio.

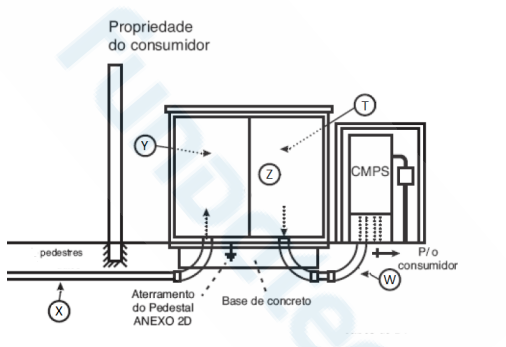

A imagem abaixo exibe o diagrama de uma subestação abaixadora, na qual pode-se identificar:
A
X: Transformador; Y: Dutos de passagem de cabos MT; Z: Dutos de Passagem de cabos BT; T: Reator de Antimatéria; W: Saída dos cabos de BT.
B
X: Dutos de passagem de cabos MT; Y: Entrada dos cabos de MT ao transformador; Z: Transformador; T: Saída dos cabos de BT do transformador; W: Dutos de passagem de cabos BT.
C
X: Transformador; Y: Dutos de passagem de cabos BT; Z: Dutos de Passagem de cabos MT; T: Entrada dos cabos de MT ao transformador; W: Saída dos cabos de BT.
D
X: Dutos de Passagem BT; Y: Dutos de passagem MT; Z: Transformador; T: Entrada dos cabos de MT ao transformador; W: Dutos de passagem de cabos BT.
E
X: Saída dos cabos de BT; Y: Dutos de passagem de cabos MT; Z: Entrada dos cabos de MT ao transformador; T: Dutos de passagem de cabos BT; W: Transformador.
A supervisão de sistemas elétricos é essencial para garantir operações confiáveis e eficientes em redes de potência. Avaliando uma subestação com sistema de aquisição de dados operando a 69 quilovolts, a análise técnica concentra-se na tecnologia que integra monitoramento, controle e comunicação em tempo real, conhecida como Sistema de Supervisão, Controle e Aquisição de Dados (SCADA). Sobre o Sistema de Supervisão, Controle e Aquisição de Dados (SCADA), assinale a alternativa correta.
A
Implementar um Sistema de Supervisão, Controle e Aquisição de Dados (SCADA) utiliza protocolos de comunicação sem criptografia, garantindo alta velocidade de transmissão.
B
Implementar um Sistema de Supervisão, Controle e Aquisição de Dados (SCADA) depende exclusivamente de sensores analógicos, sem integração com redes digitais.
C
Implementar um Sistema de Supervisão, Controle e Aquisição de Dados (SCADA) é restrito a sistemas de baixa tensão, inadequado para subestações de 69 quilovolts.
D
Implementar um Sistema de Supervisão, Controle e Aquisição de Dados (SCADA) permite monitoramento em tempo real, controle remoto e aquisição de dados da subestação.
E
Implementar um Sistema de Supervisão, Controle e Aquisição de Dados (SCADA) realiza apenas a medição de energia, sem funcionalidades de controle remoto.
Qual a definição é uma subestação de subtransmissão?
A
É aquela construída, em geral, no centro de um grande bloco de carga, alimentada pela subestação receptora e de onde se originam os alimentadores de distribuição primários, suprindo diretamente os transformadores de distribuição e/ou as subestações de consumidor.
B
É aquela construída próxima aos grandes blocos de carga e que está conectada, por meio de linha de transmissão, à subestação central de transmissão ou à outra subestação receptora intermediáría.
C
É aquela normalmente construída ao lado das usinas produtoras de energia elétrica, cuja finalidade é elevar o nível de tensão fornecido pelos geradores para transmitir a potência gerada aos grandes centros de consumo.
D
É aquela construída em propriedade particular suprida por alimentadores de distribuição primários, originados das subestações de subtransmissão, que suprem os pontos finais de consumo.
E
É aquela destinada a fornecer potência a subestação de grande porte.
Considerando as características do arranjo de subestação ilustrado pela figura 12A3-I, assinale a opção correta.
A
Uma das desvantagens desse arranjo de subestação é o custo elevado para sua execução.
B
Esse arranjo impede a retirada de equipamentos da primeira barra.
C
Caso haja uma falha no barramento, a subestação continuará operando normalmente.
D
Uma das vantagens desse arranjo é requerer um disjuntor a menos para a conexão entre as barras.
E
A falha em um disjuntor resultará no desligamento da subestação.
As subestações de energia elétrica são providas de diversos equipamentos destinados, dentre outras finalidades, a manobras, proteção e compensação de reativos. Outros pontos importantes são a melhoria da estabilidade do sistema, o controle do fluxo de potência e o aumento da capacidade de transmissão, que são possíveis de serem realizados com os
A
bancos de capacitores em derivação.
B
bancos de capacitores série fixos.
C
disjuntores.
D
dispositivos FACTS.
E
reatores em derivação.
Em uma subestação do tipo barramento simples, a manutenção de disjuntor em um alimentador interrompe o fornecimento de energia para os consumidores ligados a esse circuito.
C
Certo
E
Errado
Julgue os itens que se seguem, relativos a arranjos típicos de subestações elétricas.
I Na configuração barra dupla a 5 chaves, apenas uma das barras pode ser utilizada como barra de transferência para, por exemplo, manutenção de algum disjuntor.
II A presença da seccionadora de seccionamento, no arranjo de barra simples seccionada, garante que nunca haverá desconexão de toda a subestação diante de um defeito.
III Na configuração típica barra principal e de transferência, um curto-circuito na barra de transferência deve causar a abertura apenas do vão que estiver conectado nela.
Assinale a opção correta.
A
Apenas o item I está certo.
B
Apenas o item III está certo.
C
Apenas os itens I e II estão certos.
D
Apenas os itens II e III estão certos.
E
Todos os itens estão certos.
Em uma subestação unitária, podem ser alimentados até três transformadores de potência.
C
Certo
E
Errado
O projeto dos elementos que compõem uma subestação é baseado nas correntes de curto-circuito, entre elas, as correntes de curto-circuito relativas ao ponto de conexão da subestação com a rede de distribuição. Considerando as características no ponto de entrega apresentadas abaixo, assinale a alternativa que apresenta de forma correta o cálculo das correntes de curto-circuito trifásico e fase-terra neste ponto.
Tensão de linha (fase-fase): Vl em kV.
Tensão de fase (fase-neutro): Vf em kV.
Impedância de sequência positiva: Z1 em Ohms.
Impedância de sequência zero: Z0 em Ohms.
A
Curto-circuito trifásico: Vf/Z1; Curto-circuito fase-terra: Vf/(2.Z1+Z0).
B
Curto-circuito trifásico: Vf/Z1; Curto-circuito fase-terra: (3.Vl/(2.Z1+Z0).
C
Curto-circuito trifásico: Vf/Z1; Curto-circuito fase-terra:Vl/(2.Z1+Z0).
D
Curto-circuito trifásico: Vf/Z1; Curto-circuito fase-terra: 3.Vf/(2.Z1+Z0).
E
Curto-circuito trifásico: Vl/(2.Z1+Z0); Curto-circuito fase-terra: Vl/Z0.

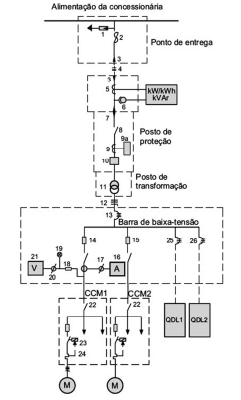

No diagrama unifilar precedente, que corresponde à instalação de uma subestação de 13,8 kV, o número
A
11 identifica um transformador de potência.
B
21 identifica um contator tripolar.
C
1 identifica um disjuntor.
D
4 identifica um eletroduto de alumínio.
E
9 identifica uma chave fusível indicadora de distribuição.
Acerca do funcionamento das chaves seccionadoras em subestações elétricas, assinale a alternativa correta.
A
Podem ser utilizadas como bypass de disjuntores.
B
São também conhecidas como interruptores.
C
São projetadas tipicamente para serem acionadas com carga.
D
São projetadas para eliminar correntes de curtos-circuitos por comando de relés de proteção.
E
O isolamento físico dos circuitos conectados nos barramentos de subestações não faz parte das suas funções.
Uma determinada subestação da rede básica possui um conjunto de transformadores que elevam a tensão de 220kV para 500kV, o qual abastece um tronco composto por várias linhas de transmissão de 500kV.
Devido a uma falha severa, um antigo transformador auxiliar, que alimentava uma carga local através de um único circuito radial, foi substituído por um novo, de características idênticas. Quanto às conexões desse transformador, o seu primário está conectado em 220kV em Delta, enquanto o seu secundário está conectado em 13,8kV em estrela solidamente aterrada.
Quanto ao nível de curto-circuito no primário do transformador auxiliar, as magnitudes das faltas monofásica e trifásica são idênticas.
Considere ainda que:
• o sistema é sem perdas;
• opera em vazio;
• as reatâncias de sequência negativa e positiva são idênticas;
• os curtos-circuitos são sempre francos; e
• o transformador auxiliar é de núcleo envolvente.
Nesse contexto, a magnitude da falta trifásica nos terminais do secundário do transformador auxiliar
A
é superior à magnitude da falta monofásica nos mesmos terminais, independentemente do valor da reatância do transformador auxiliar.
B
é superior à magnitude da falta monofásica nos mesmos terminais, caso a reatância do transformador auxiliar seja maior que a reatância de sequência zero equivalente do sistema no primário.
C
é igual à magnitude da falta monofásica nos mesmos terminais, independentemente do valor da reatância do transformador auxiliar.
D
é inferior à magnitude da falta monofásica nos mesmos terminais, independentemente do valor da reatância do transformador auxiliar.
E
é inferior à magnitude da falta monofásica nos mesmos terminais, caso a reatância do transformador auxiliar seja menor que a reatância de sequência zero equivalente do sistema no primário.
Uma subestação possui um transformador de 400√3kVA com tensão primária na sua alimentação de 16kV.
Dados:
– Corrente primária dos TC’s disponíveis: 25A, 30A e 35A.
– Corrente máxima no secundário dos TC’s: 5A.
Assim, o transformador de corrente do relé de proteção deverá ter uma relação de
A
2,5 por 1.
B
3,0 por 1.
C
4,5 por 1.
D
5,0 por 1.
E
6,0 por 1.
Considerando os equipamentos de manobra, proteção e medição nas subestações, assinale a opção correta.
A
O para-raios, dependendo do valor de tensão em seus terminais, pode operar como isolador ou condutor.
B
Em um transformador de potencial, o primário do transformador é ligado ao instrumento elétrico de medição.
C
O amperímetro-alicate é um tipo de transformador de corrente do tipo janela.
D
Os relés são configurados para atuar quando as grandezas elétricas ultrapassem os limites pré-definidos, mas são incapazes de atuar em relação ao tempo de duração da falta.
E
Os relés são projetados para atender a todo o sistema elétrico em uma única zona de proteção, evitando-se a subdivisão do sistema em várias zonas.
No que tange às topologias das subestações elétricas, assinale a alternativa correta.
A
Na configuração disjuntor simples a cinco chaves, não existe chave de bypass.
B
Na configuração disjuntor simples a quatro chaves, os circuitos são conectados na barra de transferência com chaves seccionadoras.
C
Na configuração barra dupla, disjuntor simples a quatro chaves, as duas barras estão permanentemente energizadas.
D
O termo barra de transferência não é aplicável no arranjo barra dupla, disjuntor simples a cinco chaves.
E
O arranjo disjuntor e meio recebe esse nome por ter um disjuntor para cada dois circuitos.
O conjunto de instalações de transmissão de energia elétrica do Sistema Interligado Nacional é chamado de Rede Básica, a qual inclui linhas de transmissão, subestações e demais equipamentos associados de tensão igual ou superior a 230 kV. O Operador Nacional do Sistema Elétrico (ONS) define os requisitos mínimos para subestações e seus equipamentos da rede básica. No caso de arranjos de barramentos para subestações com isolamento a ar de tensão igual 230 kV, as condições básicas dos arranjos, segundo o ONS, são:
A
Arranjo barra dupla com disjuntor simples a três chaves.
B
Arranjo barra dupla com disjuntor e meio.
C
Arranjo barra dupla com disjuntor simples a quatro chaves.
D
Arranjo barra principal e barra transferência.
E
Arranjo barra simples.
O arranjo a seguir representa uma subestação que está organizada com barramento principal e de transferência no primário e no secundário.
C
Certo
E
Errado
