Questões de Concurso sobre Subestações

Uma subestação elétrica de um campus estudantil possui dois transformadores trifásicos, que são ligados de forma alternada, ou seja, um é backup do outro, de modo que, no caso de manutenção de um deles, o outro assuma a carga em sua plenitude. Para atender a mais estudantes, foram sendo construídas nesse campus várias outras edificações. O engenheiro eletricista responsável, ao verificar que a demanda vinha aumentando mês a mês, decidiu colocar esses transformadores em paralelo definitivamente, conforme desenho simplificado a seguir:

Observa que, adotando a impedância média dos transformadores como 4,7%, mesmo com todas as condições de paralelismo, há uma pequena diferença em suas impedâncias percentuais, sendo Z1 = 4,5% e Z2 = 5%.

Isso faz com que, se os transformadores forem postos em paralelo,

Considere uma subestação hipotética que alimentará 13 motores de 10 CV, 220 V, todos com fator de potência 0,80.

-

Tabela - Fator de Simultaneidade.

-

-

Dados:

-

1. 1 CV ≈ 0,7.
2. $\sqrt{3}$ ≈ 1,7.
3. Valores comerciais da chave seccionadora, em A: 100, 160, 250, 400 e 630.

-

Diante do exposto, a corrente nominal mínima da chave seccionadora instalada no lado de baixa tensão dessa subestação, em A, é

Sabendo que a estrutura representa a saída de um alimentador de uma subestação, qual o elemento indicado pelo número 52?

A respeito de equipamentos utilizados em subestações, assinale V para a afirmativa verdadeira e F para a falsa.

( ) Terminação termocontrátil é um equipamento utilizado na conexão de uma rede aérea a condutor nú, em uma rede subterrânea a condutor isolado. Sendo as terminações à base de borracha indicadas para ambientes de elevada poluição.

( ) Em subestações abrigadas, os equipamentos destinados a passagem de um circuito entre cubículos adjacentes são as buchas de passagem para uso interior.

( ) Os transformadores de corrente destinados para medição, quando comparados com os transformadores de corrente destinados a proteção, possuem um elevado nível de corrente de saturação.

( ) Chaves seccionadores primárias são dispositivos destinados à abertura e fechamento de circuitos a plena carga.

As alternativas são, respectivamente:

Os arranjos de barras em subestações têm a função de facilitar os serviços durante a manutenção dos equipamentos e em contingências. Assinale a alternativa que apresenta as características do arranjo de barras da figura a seguir.

O arranjo de barramento da figura anterior permite a manutenção em qualquer um dos disjuntores com o restante da subestação operando de forma contínua.

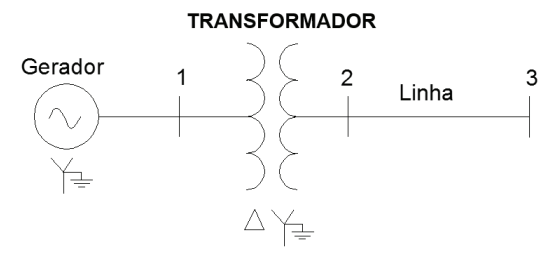

Na figura a seguir tem-se o diagrama unifilar de um sistema elétrico trifásico, sem nenhuma carga conectada na barra 3.

Fonte: Elaborado pela banca (2020).

Na tabela são fornecidas as tensões e as impedâncias em valores por unidade (pu), obtidos a partir da tensão-base e da potência-base adotadas como referência. A corrente-base na barra 3 é de 2000 amperes.

$Q=\left[\begin{array}{ccc}1& 1& 1\\ 1& a^2& a\\ 1& a& a^2\end{array}\right]$ $Q^{-1}=\frac{1}{3}\left[\begin{array}{ccc}1& 1& 1\\ 1& a& a^2\\ 1& a^2& a\end{array}\right]$ $a=e^{j\frac{2\pi }{3}}$

Considerando-se a resistência de falta igual a zero, o valor correto, em amperes, do curto-circuito monofásico para terra na barra 3, em componentes de fase, é de

Em um comércio com 20 lâmpadas de 12w, que funcionam, em média 8 horas por dia, em 22 dias úteis por mês. Considerando o valor de R$ 0,59 por kWh, qual será o valor pago pelo consumo de iluminação em um mês:

Subestações são instalações que têm por finalidade realizar a transmissão e a distribuição de grandes blocos de energia. Para cumprir tal finalidade, são utilizados equipamentos que realizam a proteção e o controle do desempenho dessa finalidade, dentre outras funções.

Dentre os equipamentos utilizados em subestações, as chaves seccionadoras são empregadas com o objetivo de

Analise as afirmativas abaixo:

1. Em uma subestação de energia elétrica não é permitida a utilização de transformadores em paralelo, pois não há garantias da correta divisão de carga entre eles.

2. Somente há uma entrada e um ramal de saída em uma subestação. A divisão de ramais ocorre nos transformadores externos à subestação.

3. Consumidores industriais que demandem elevadas potências elétricas podem ser atendidos em alta tensão (69 kV) pelas concessionárias de energia.

Assinale a alternativa que indica todas as afirmativas corretas.

As posições “aberto” e “fechado” dos equipamentos de manobra de contatos devem ser identificadas por meio de letras e cores.

Assinale a alternativa que indica corretamente a letra e cor para o estado do sistema.

Acerca de subestações de distribuição de energia, é correto afirmar que

Uma edificação possui na sua entrada uma subestação de média tensão abrigada dotada de um transformador.

Sobre a subestação, analise as afirmativas a seguir:

I. Deve ser dotada de uma proteção de média tensão, ficando a proteção de baixa dispensada.

II. É dotada de duas chaves seccionadoras, uma em média e outra em baixa tensão.

III. O barramento em média tensão deve ter uma seção maior que a de baixa tensão.

Está correto o que se afirma em

As subestações modulares metálicas podem ser classificadas segundo a sua construção. A subestação com transformador com flanges laterais, deve ter o seguinte grau de proteção:

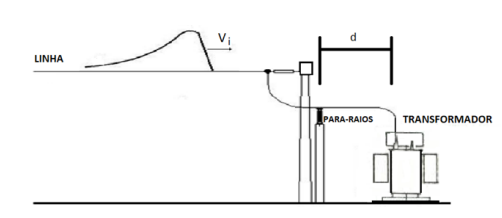

Na figura a seguir representa-se um para-raios, um transformador e a aproximação de uma onda viajante causada por uma descarga atmosférica na linha que alimenta a subestação.

Fonte: Elaborado pela banca (2020).

A esse respeito, é correto afirmar que

O mesmo transformador de distribuição possui a seguinte simbologia para representação em diagrama unifilar

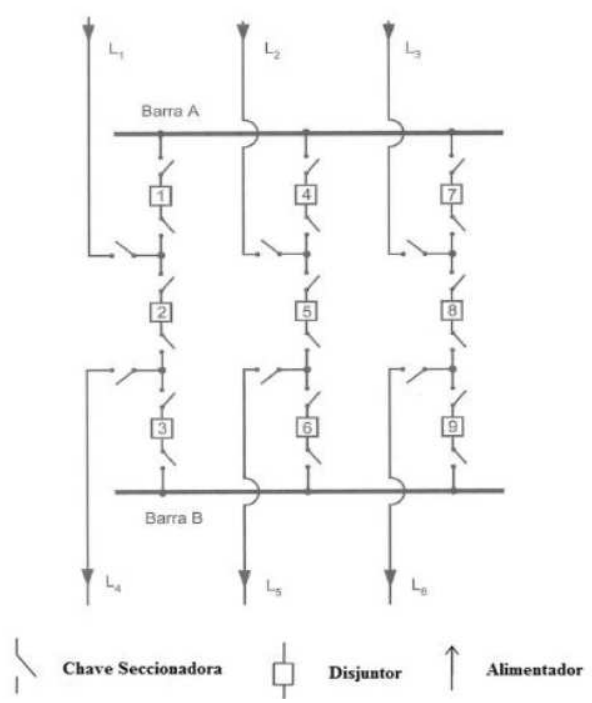

Considere a figura a seguir representando arranjo de barramento de subestação de energia:

Pode-se afirmar que o arranjo em questão trata-se da configuração do tipo Barra Dupla com Disjuntor Duplo

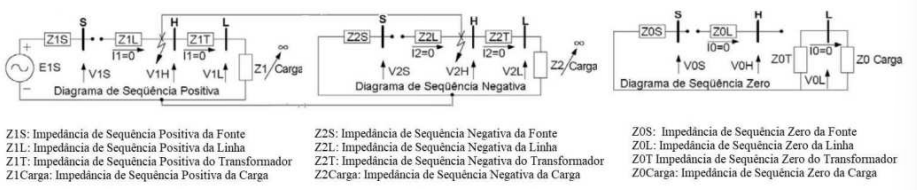

De acordo com o diagrama unifilar proposto, para uma fata bifásica com disjuntor da fonte da concessionária aberto teríamos os esquemas a seguir representando as componentes simétricas:

O SF6 é um gás excepcionalmente estável e inerte, não apresentando sinais de mudança química para temperaturas em que os óleos isolantes são empregados. Na presença de arcos elétricos este sofre lenta decomposição, produzindo fluoretos de ordem mais baixa (como SF2 e SF4) que, embora tóxicos, recombinam-se para formar produtos não tóxicos imediatamente após a extinção do arco. Uma das aplicações do SF6 é o isolamento de subestações blindadas onde as partes energizadas são isoladas da blindagem por isoladores de resina sintética (ou outro material adequado) e SF6 pressurizado.

Numa unidade isolada da Universidade, será instalada uma subestação em alvenaria tipo cabine, com entrada subterrânea, tensão primária de 13,8 Kv e transformador de 500 Kva com BT-127/220V, conforme croquis A, B, C e D da planta baixa. Tendo que aprovar esse projeto na concessionária local, escolha a alternativa CORRETA que atende às orientações do RIC de MT e da ABNT:

Simbologia

1- Suporte para terminais e seccionadora

2- Chave seccionadora tripolar;

3- Janela de ventilação;

4- Chave seccionadora tripolar fusível;

5- Disjuntor de MT

6- Transformador para 500 kVA com óleo isolante;

7- Transformador para 500 kVA a seco;

Simbologia

1- Suporte para terminais e seccionadora

2- Chave seccionadora tripolar,

3- Janela de ventilação;

4- Chave seccionadora tripolar fusível;

5- Disjuntor de MT

6- Transformador para 500 kVA com óleo isolante;

7- Transformador para 500 kVA a seco;

Simbologia

1- Suporte para terminais e seccionadora

2- Chave seccionadora tripolar;

3- Janela de ventilação;

4- Chave seccionadora tripolar fusível;

5- Disjuntor de MT

6- Transformador para 500 kVA com óleo isolante;

7- Transformador para 500 kVA a seco;

Simbologia

1 - Suporte para terminais e seccionadora

2- Chave seccionadora tripolar,

3- Janela de ventilação;

4- Chave seccionadora tripular fusível;

5- Disjuntor de MT

6- Transformador para 500 kVA com óleo isolante;

7- Transformador para 500 kVA a seco;
