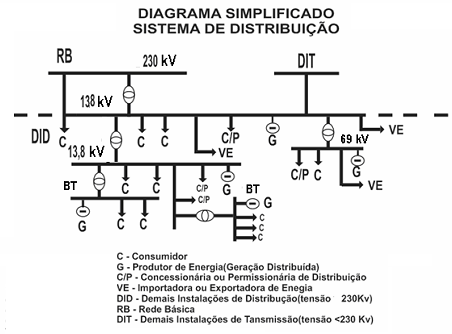

A figura acima apresenta um diagrama unifilar simplificado de um sistema de distribuição de energia elétrica. O sistema de subtransmissão é parte do sistema de distribuição: entre os sistemas de transmissão e as subestações de distribuição. A maioria dos sistemas de subtransmissão utiliza níveis de tensão padronizados, que são corretamente apresentados no item:
138kV e 69kV.
69kV e 13,8kV.
138kV e 230kV.
69kV e 34,5kV.
No que concerne aos tipos de arranjos de barramentos utilizados em subestações, relacione as colunas e assinale a alternativa com a sequência correta.
V. Por não haver referência de potencial nesse arranjo, são necessários equipamentos em todos os circuitos, para sincronização, linha viva ou indicação de tensão.
W. São necessárias 4 (quatro) chaves para cada circuito, em tal arranjo.
X. Em tal arranjo, cada circuito possui dois disjuntores dedicados. Além disso, se os circuitos não estiverem conectados nas duas barras, em caso de uma falha no disjuntor, será perdida metade dos circuitos.
Y. Trata-se de um arranjo equivalente ao Barramento Duplo, Disjuntor Duplo, com uma importante simplificação que mantém quase a mesma confiabilidade e flexibilidade operacional que aquele arranjo.
Z. Nesse arranjo, somente serão desligados os consumidores ligados à seção afetada, caso haja uma falha na barra. Além disso, tal arranjo possui um disjuntor de barra.
1. Duplo Barramento Simples.
2. Barramento em Anel.
3. Barramento Simples seccionado.
4. Barramento Duplo, um Disjuntor.
5. Barramento Duplo com Disjuntor e Meio.
V1 – W2 – X3 – Y4 – Z5.
V2 – W1 – X3 – Y5 – Z4.
V3 – W2 – X1 – Y4 – Z5.
V2 – W4 – X1 – Y5 – Z3.
V5 – W4 – X3 – Y2 – Z1.
Um esquema unifilar é uma representação simplificada de um sistema elétrico que permite interpretar, com clareza e rapidez, os circuitos representados.
Certo
Errado
Os estudos de rejeição de carga têm como objetivo:
Identificar se a compensação reativa definida para a linha é adequada.
Identificar se os recursos de controle de tensão, a montante da manobra, são suficientes para garantir as condições de pré-manobra necessárias.
Pesquisar as máximas tensões de regime permanente e dinâmico na extremidade da linha de transmissão e nas barras das subestações.
Subsidiar a especificação de equipamentos nos estudos de transitórios eletromagnéticos associados a manobras condicionadas ao comportamento dinâmico do sistema.
Subestação Consumidora é a parte das Instalações Elétricas de uma propriedade que recebe a alimentação da Concessionária de Energia em tensão primária de Distribuição e rebaixa essa tensão aos níveis de consumo. Para a definição da potência nominal de uma Subestação Consumidora, o seguinte dado do Projeto de Baixa Tensão da propriedade é necessário:
corrente de curto-circuito
quantidade de quadros elétricos
bitolas dos cabos
características da demanda

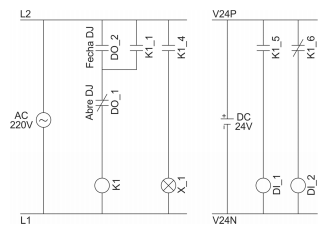

Um excerto de um diagrama elétrico de um sistema de comando e sinalização em uma subestação é apresentado abaixo.

A respeito desse diagrama,
DO_1 é um contato normalmente fechado de saída digital de algum equipamento, que permite abrir o selo formado pelo contator K1 e seu contato auxiliar normalmente aberto K1_1.
DO_1 é um contato normalmente aberto de saída digital de algum equipamento, que permite fechar o selo formado pelo contator K1 e seu contato auxiliar normalmente fechado K1_1.
X_1 é uma lâmpada de sinalização acionada pelo temporizador K1_4.
DI_1 é uma entrada digital de algum equipamento, que é energizada com tensão de 220 V quando o contator K1 é energizado, por conta do contato normalmente aberto K1_5.
DO_2 é um contato normalmente aberto que permite abrir o selo formado pelo contator K1 e seu contato normalmente fechado K1_1.

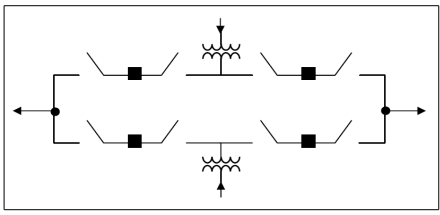

Em uma subestação, a denominação arranjo é usada para indicar a forma com que as linhas, os transformadores e as cargas se conectam. A figura a seguir é um exemplo de arranjo de uma subestação.

Qual é o tipo de arranjo mostrado na figura?
Barramento em anel.
Barramento simples.
Barramento simples seccionado.
Barramento principal e de transferência.
Analise as afirmativas a respeito de Subestações.
I. As subestações podem ser abrigadas ao tempo. Quanto à sua posição em relação ao solo, podem ser instaladas na superfície, abaixo da superfície do solo ou acima da superfície do solo.
II. As subestações podem ou não ser parte integrante de outras edificações.
III. As subestações devem ter características de construção definitiva, ser de materiais incombustíveis e de estabilidade adequada.
Pela Norma Regulamentadora 14039 (ABNT), é CORRETO o que se afirma em:
I, II e III.
I e III, apenas.
II e III, apenas.
III, apenas.
Atente ao que se diz a seguir sobre as características dos conversores CC-CC.

É correto o que se afirma em

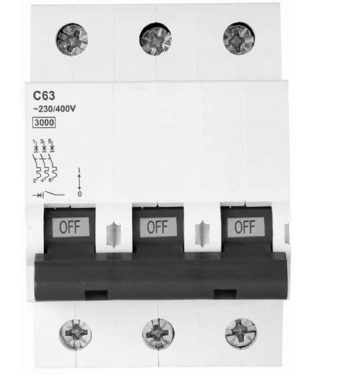

Sobre o disjuntor da figura a seguir, assinale a afirmativa correta.

Também é denominado tripolar, por possuir 3 diodos nos seus terminais de entrada.
Tem capacidade de interromper corrente elétrica de no máximo 3 kA.
Interrompe correntes elétricas superiores a 189 A pela unidade magnética.
Suporta surto de tensão inverso de até 3 kV de pico-a-pico.
Interrompe correntes elétricas entre 31,5 A e 63 A pela unidade térmica.
Em uma subestação de média tensão, um disjuntor de abertura e fechamento tripolar possui dois sinais de comando: um para a abertura e outro para o fechamento de seus contatos de potência. Além disso, esse disjuntor possui dois contatos secos auxiliares que refletem seu estado operativo: um contato denominado 52A, que sinaliza que o disjuntor está completamente fechado quando esse contato está fechado, e um contato denominado 52B, que sinaliza que o disjuntor está completamente aberto quando esse contato está fechado. A respeito desses sinais de comando e dos sinais dos contatos auxiliares,
os contatos 52A e 52B possuem comportamentos lógicos invertidos, ou seja, quando o contato 52A está fechado, o contato 52B sempre estará aberto, e vice-versa.
quando o disjuntor apresenta seu contato 52B ligado, significa que o equipamento está aberto, seguro e disponível para manutenção local.
um disjuntor com seus dois contatos 52A e 52B fechados simultaneamente significa um estado de falha no equipamento, ou nos seus contatos, ou nas suas fiações, lógicas e intertravamentos.
um disjuntor com seus dois contatos 52A e 52B abertos simultaneamente significa um estado de falha no equipamento, ou nos seus contatos, ou nas suas fiações, lógicas e intertravamentos.
quando o disjuntor apresenta seu contato 52A ligado, significa que o equipamento está aberto, seguro e disponível para manutenção local.

Quanto à localização dos capacitores para injeção de reativos para corrigir o fator de potência de uma instalação elétrica, analise as seguintes assertivas:
I. A instalação no quadro principal requer a instalação de dispositivo de manobra que permita ligar e desligar os capacitores conforme a demanda da instalação.
II. A instalação no quadro principal é indicada para instalações mais simples em que não existem conjuntos de cargas muito diferentes entre si. Esse modelo proporciona liberação da carga no transformador, porém não reduz perdas nos diversos circuitos.
III. Na compensação individual junto a motores de indução, deve-se atentar para que a potência do capacitor na tensão nominal não seja superior à 90% (noventa por cento) da potência absorvida pelo motor em vazio.
Quais estão corretas?
