Questões de Concurso sobre Subestações

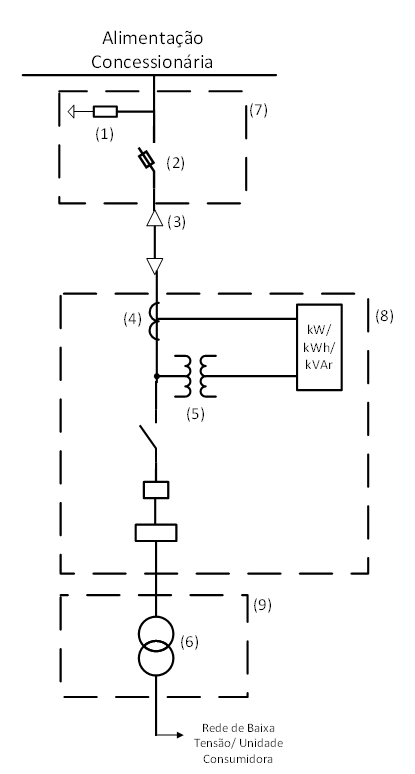

A Figura 3 apresenta parte de um diagrama unifilar de uma instalação elétrica industrial. Assinale a alternativa que apresenta a sequência numérica que corresponde à descrição correta dos elementos indicados nesta figura.

Figura 3

( ) Posto de medição e proteção.

( ) Mufla.

( ) Chave fusível.

( ) Para-raios.

( ) Transformador de potencial.

( ) Posto de transformação.

( ) Transformador de corrente.

( ) Ponto de entrega.

( ) Transformador.

Analise as assertivas a seguir a respeito do projeto de subestação e assinale a alternativa correta:

I. subestação receptora de transmissão é aquela construída próxima a grandes blocos de carga e que está conectada, através de linha de transmissão, à subestação central de transmissão ou subestação receptora intermediária;

II. as subestações em alvenaria são o tipo mais comum de subestação industrial; apresentam um custo reduzido, é de fácil montagem e manutenção, além de necessitarem de um espaço disponível reduzido;

III. das subestações modulares metálicas a do tipo com transformador com flanges laterais é um dos tipos mais utilizados em instalações industriais;

IV. para o dimensionamento, as subestações devem ser providas de portas metálicas ou inteiramente revestidas de chapas metálicas, com altura mínima de 2,50m.

Em uma subestação de distribuição de 138/15 kV, a corrente de curto-circuito trifásico no barramento de 15 kV é 9.600 A. A potência nominal do transformador é 25 MVA.

O tempo máximo (s) estimado que esse transformador pode suportar essa corrente de curto-circuito, sem ocorrer nenhum dano, é:

Sobre fontes de alimentação lineares e chaveadas, é correto afirmar que

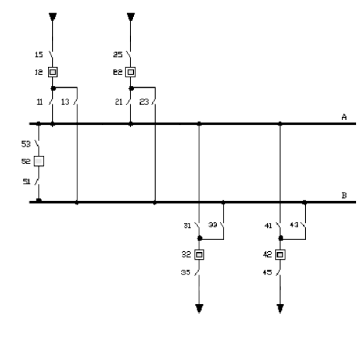

Um projetista de uma subestação conta com diferentes arranjos ou topologias para que se possam atender certos requisitos de disponibilidade, manutenção sem comprometer o fornecimento, flexibilidade operacional e custo. Considere que um determinado arranjo possui as seguintes características:

1. Possui duas barras, sendo uma usada em situações de manutenção ou emergência.

2. Requer um disjuntor extra para conexão com a outra barra, que pode receber o trip de um relé de entrada de linha com a função 43.

3. As manobras são relativamente complicadas quando se deseja colocar um disjuntor em manutenção.

4. Possui uma chave de by-pass, normalmente aberta, associada ao disjuntor de entrada de linha.

A topologia que é descrita pelas características acima é a de:

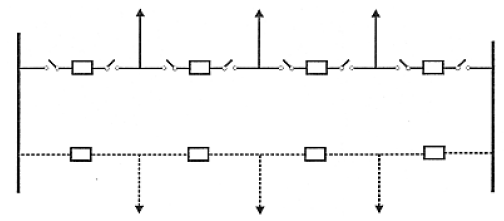

Observe a figura:

A alternativa que representa o arranjo de subestação apresentado na figura é:

Considere as afirmações abaixo, relacionadas a subestações transformadoras para entrada de energia em média tensão.

I - Os condutores utilizados nos ramais de ligação aéreos podem ser de cobre, alumínio ou alumínio com alma de aço.

II - O fator de carga é a razão entre a demanda média e a carga instalada na unidade consumidora.

III - A medição deve ser direta em baixa tensão e situada no máximo a dois metros da subestação considerada.

Quais estão corretas?

Para fazer a manutenção da subestação abrigada com entrada e medição em alta tensão de uma unidade consumidora deve ser feito o desligamento da rede da concessionária.

Assinale a alternativa que indica o procedimento correto nesse caso.

Dado o diagrama unifilar de um esquema elétrico típico de subestações de sistemas elétricos de potência, pode-se concluir que se trata de:

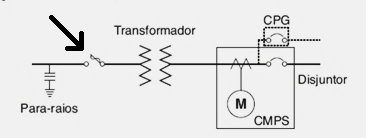

A partir do diagrama unifilar de uma subestação, determine qual o elemento indi-cado pela seta.

Fonte: Creder (2016)

Acerca do funcionamento dos transistores bipolares, analise as proposições a seguir.

1) Os dois modos básicos para operar um transistor são a polarização de base (circuitos de chaveamento) e a polarização de emissor (circuitos amplificadores).

2) O ganho de corrente de um transistor é definido como a razão da corrente do emissor pela corrente de base (IE/IB).

3) Se num circuito com um transistor o resistor de base for curto-circuitado, o transistor será danificado.

Está(ão) correta(s):

Considere:

− É usado em processos de medição de corrente e proteção de sistemas de potência.

− Reduz proporcionalmente a corrente de um sistema de potência, mantendo as características de sua forma de onda.

Trata-se de um

Você está consultando uma tabela sobre dimensionamento de SE (Subestação). Considerando as melhores práticas do setor, assinale a alternativa que descreve respectivamente as informações do DADO 1 e DADO 2.

Em um curso de manutenção, foi cronometrado o tempo que cada um dos cinco profissionais levou para a identificação de um defeito previamente provocado em um equipamento, conforme a tabela abaixo.

Nesse caso, o tempo médio de identificação do defeito, em minutos e segundos, é
