O termo “configuração de barra” ou “arranjo de barramento” pode ser entendido como a maneira na qual os equipamentos do pátio de manobra de uma subestação estão interligados. Nesse sentido, são possíveis várias configurações, e a escolha de uma delas dependerá de inúmeros fatores, dentre eles: custo de implantação, área ocupada, confiabilidade/seletividade do sistema, facilidade de manutenção e operação dos equipamentos. Assinale, dentre as alternativas, o arranjo que possibilita maior flexibilidade na manutenção dos equipamentos e a não interrupção do fornecimento de energia.


A

Anel duplo.


B

Barra simples.


C

Barra dupla.


D

Disjuntor duplo.


E

Barra principal + transferência.

Uma subestação possui potência de curto-circuito na sua entrada de 100kVA. O transformador da subestação é de 300kVA. A potência e a tensão de bases adotadas na entrada do transformador são iguais aos seus valores nominais.


A reatância reduzida do sistema é de


A

1,0 p.u.


B

2,0 p.u.


C

3,0 p.u.


D

4,0 p.u.

A configuração de barra de uma subestação é um fator fundamental para análise do desempenho de sistemas elétricos de potência. Em relação às características da configuração barra simples, assinale a alternativa incorreta.


A

Cada componente da rede é conectado à barra por um disjuntor.


B

Há apenas uma barra energizada.


C

Uma falha envolvendo o barramento torna a subestação indisponível.


D

Na indisponibilidade da barra principal, é possível transferir as conexões dos componentes para a barra de transferência.


E

Possui menor flexibilidade quando comparada com a configuração de barra dupla com disjuntor simples.

Uma subestação possui a codificação 02T1. Sabendo-se que o segundo dígito corresponde ao nível de tensão, o número 2 indica um valor entre


A

01 e 10 kV.


B

51 e 75 kV.


C

251 e 550 kV.


D

26 e 50 kV.


E

30 e 60 kV.

Identifique o símbolo a seguir utilizado em diagrama unifilar de instalações elétricas.


Imagem associada para resolução da questão


A

Saída de telefone externo na parede.


B

Tomada de luz no piso.


C

Saída de telefone interno na parede.


D

Saída de telefone externo no piso.


E

Saída de telefone interno no piso.

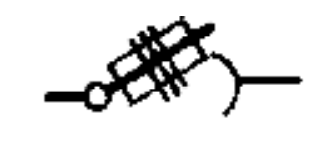

Qual o significado do símbolo a seguir utilizado em diagrama unifilar de instalações elétricas?


Imagem associada para resolução da questão


A

Chave seccionadora com fusíveis, abertura sem carga.


B

Chave seccionadora com fusíveis, abertura em carga.


C

Chave seccionadora abertura sem carga.


D

Chave seccionadora abertura em carga.


E

Disjuntor à óleo.

Observe a figura:


Imagem associada para resolução da questão


Fonte: MAMEDE FILHO, João. Instalações Elétricas Industriais, 9. ed. Ed. LTC, 2017. Figura 1.17

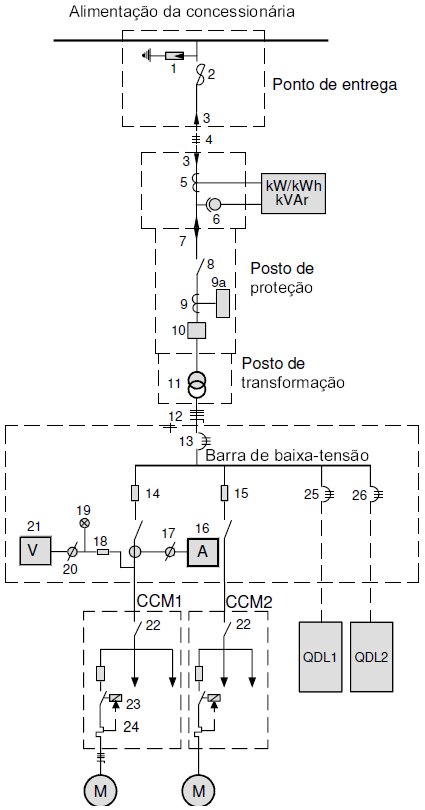

Dado o diagrama unifilar da figura apresentada e considerando as principais simbologias utilizadas na elaboração de projetos, o que significa as representações indicadas pelos números 2, 11, 12, 14, 23, 24 e 25, respectivamente?


A

Para raio, transformador, circuito trifásico com neutro, fusível, contator tripolar, relé térmico de sobrecarga, relé térmico.


B

Chave fusível unipolar, transformador, circuito trifásico, fusível, contator tripolar, relé térmico de sobrecarga, relé térmico.


C

Chave fusível unipolar, transformador, circuito trifásico, fusível, contator tripolar, relé térmico de sobrecarga, disjuntor.


D

Chave fusível unipolar, transformador, circuito trifásico com neutro, fusível, contator tripolar, relé térmico de sobrecarga, disjuntor.


E

Chave fusível unipolar, transformador, circuito trifásico com neutro, disjuntor, contator tripolar, relé térmico de sobrecarga, fusível.

Em relação às inovações aplicadas ao monitoramento de equipamentos de alta tensão, assinale a alternativa incorreta.


A

Tipicamente, os sistemas de monitoração on-line de transformadores de potência adotam a topologia de medição de grandezas, transmissão de dados, armazenamento e tratamento de dados e apresentação em interface com os usuários.


B

A etapa de armazenamento e processamento dos dados de medições dos sensores tem por objetivo a obtenção de informações úteis para a manutenção e gestão do ativo, tais como os diagnósticos e prognósticos de estado dos vários subsistemas e da condição geral do equipamento.


C

Inovações de monitoramento buscam a substituição dos sistemas centralizados tradicionais. Um sistema centralizado é onde os sensores são dispositivos eletrônicos inteligentes que enviam as informações diretamente ao software do sistema de monitoração.


D

Em geral, o computador que executa o programa de monitoração estará conectado à rede intranet da empresa ou mesmo à internet. A solução geralmente empregada é a interface de usuário do sistema de monitoramento ser um servidor de páginas web, com acesso por meio de navegadores de internet.

Os seccionadores são componentes importantes de uma subestação de energia e podem desempenhar diferentes funções.

Os seccionadores de aterramento, ou seccionadores com lâmina de aterramento, utilizam a lâmina de aterramento, após a abertura dos seccionadores, para


A

isolar as carcaças dos seccionadores da malha de terra da subestação, extinguindo o arco elétrico formado entre a fase e o potencial terra da subestação.


B

conectar no potencial terra os circuitos associados aos dispositivos seccionados, garantindo a realização de manutenção com segurança.


C

conectar o sistema de proteção contra descargas atmosféricas à malha de terra da subestação, evitando a exposição dos componentes da subestação à incidência de raios.


D

separar duas ou mais malhas de terra da subestação, permitindo a operação em diferentes esquemas de aterramento.


E

enviar o sinal de abertura dos seccionadores aos sistemas auxiliares de proteção da subestação, permitindo o monitoramento do estado operativo dos seccionadores.

O diagrama unifilar tem a finalidade de simplificar a diagramação de um sistema elétrico.

Nele, as cargas são representadas por uma única fase, onde as tensões, corrente e impedância fazem referência às tensões


A

de linha, corrente de linha e impedância de uma das fases da carga para carga na configuração estrela ou no seu equivalente estrela para as cargas na configuração delta.


B

de linha, corrente de linha e uma das impedâncias que compõem a carga trifásica para carga na configuração estrela ou na configuração delta.


C

de linha, corrente de linha e uma das impedâncias que compõem a carga trifásica na configuração estrela ou tensões de linha, corrente de fase e uma das impedâncias que compõem a carga trifásica no seu equivalente estrela para as cargas na configuração delta.


D

de linha, corrente de linha e uma das impedâncias que compõem a carga trifásica na configuração estrela ou tensões de fase, corrente de fase e uma das impedâncias que compõem a carga trifásica no seu equivalente estrela para as cargas na configuração delta.


E

de fase, corrente de fase e impedância de uma das fases da carga para carga na configuração estrela ou no seu equivalente estrela para as cargas na configuração delta.

Uma subestação permite o fornecimento de energia elétrica aos pontos consumidores a níveis de tensão e correntes adequados. As subestações, dependendo das tensões envolvidas, possuem diferentes complexidades no arranjo do seu conjunto de condutores, dispositivos e equipamentos. Seu principal equipamento é o transformador de potência, sendo indispensáveis os dispositivos de manobra e proteção. A respeito de subestações limitadas a 15kV e entre 50 e 2.500kW é correto afirmar que


A

as subestações de consumidor são supridas a partir de alimentadores de distribuição secundária.


B

as subestações de consumidor devem incluir a medição.


C

no caso de medição em tensão secundária, é necessário o uso de transformadores de potencial e de corrente.


D

as chaves seccionadoras das subestações são responsáveis pela proteção.


E

os disjuntores são dispositivos de abertura de proteção em subestações e utilizam relés primários de ação indireta, conectados a transformadores de corrente de proteção.

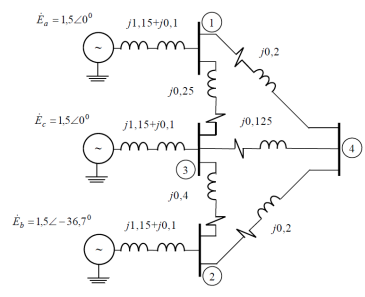

A matriz YBARRA do diagrama unifilar a seguir é:

Imagem associada para resolução da questão


A


B


C


D

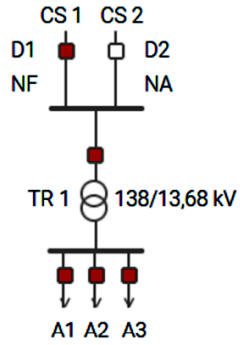

A figura abaixo mostra um diagrama esquemático de uma subestação de distribuição de energia elétrica.


Imagem associada para resolução da questão

Fonte: Curso Fundamentos do Setor Elétrico, ANEEL.


Assinale a alternativa que indica corretamente a configuração dessa subestação:


A

Subestação barra simples com dois circuitos de suprimento e três alimentadores.


B

Subestação de barra dupla com dois circuitos de suprimento operando em situação normal e dois alimentadores.


C

Subestação barra simples com um circuito de suprimento e dois alimentadores.


D

Subestação barra dupla com um circuito de suprimento e três alimentadores.


E

Subestação de barra dupla com dois circuitos de suprimento operando em situação normal e três alimentadores.

Ano: 2022
Prova: FGV - SEMSA - Especialista em Saúde - Área: Engenheiro Eletricista - 2022

A respeito de subestações e de redes de distribuição em média e baixa tensão é correto afirmar que


A

a distribuição em baixa tensão é adotada na situação em que se deseja diminuir as quedas de tensão na rede.


B

a distribuição em média tensão é composta das três fases e o neutro.


C

para o atendimento a bairros residenciais, uma rede de distribuição em baixa tensão é constituída a partir de uma rede de média tensão.


D

uma subestação abaixadora com mais de um transformador não pode ter o lado de baixa tensão em paralelo.


E

uma subestação abaixadora com mais de um transformador não pode ter o lado de alta tensão em paralelo.

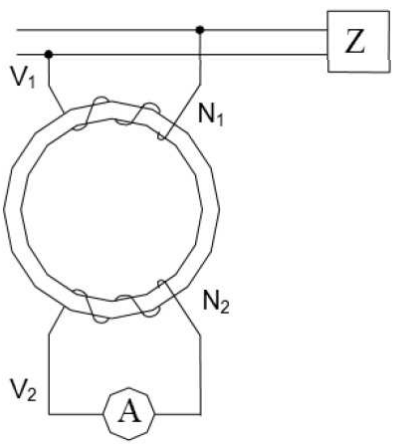

Considere o seguinte esquema de instrumentação de subestação via transformadores:


Imagem associada para resolução da questão


Temos um esquema de medição via transformador de corrente, TC, do tipo primário enrolado onde o mesmo é constituído de uma ou mais espiras envolvendo mecanicamente o núcleo do transformador.


C

Certo


E

Errado

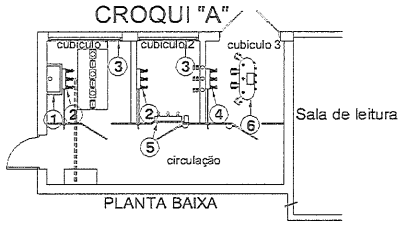

Se a subestação da questão anterior tiver paredes de concreto com as dimensões internas de 6,50mx3,80m e pé no mínimo estabelecido pelo RIC de MT, calcular a menor área possível de ventilação. (Considerar apenas duas casas após a vírgula). Escolha a alternativa CORRETA:


Imagem associada para resolução da questão


Simbologia

1- Suporte para terminais e seccionadora

2- Chave seccionadora tripolar;

3- Janela de ventilação;

4- Chave seccionadora tripolar fusível;

5- Disjuntor de MT

6- Transformador para 500 kVA com óleo isolante;

7- Transformador para 500 kVA a seco;


Imagem associada para resolução da questão


Simbologia

1- Suporte para terminais e seccionadora

2- Chave seccionadora tripolar,

3- Janela de ventilação;

4- Chave seccionadora tripolar fusível;

5- Disjuntor de MT

6- Transformador para 500 kVA com óleo isolante;

7- Transformador para 500 kVA a seco;


Imagem associada para resolução da questão


Simbologia

1- Suporte para terminais e seccionadora

2- Chave seccionadora tripolar;

3- Janela de ventilação;

4- Chave seccionadora tripolar fusível;

5- Disjuntor de MT

6- Transformador para 500 kVA com óleo isolante;

7- Transformador para 500 kVA a seco;


Imagem associada para resolução da questão


Simbologia

1 - Suporte para terminais e seccionadora

2- Chave seccionadora tripolar,

3- Janela de ventilação;

4- Chave seccionadora tripular fusível;

5- Disjuntor de MT

6- Transformador para 500 kVA com óleo isolante;

7- Transformador para 500 kVA a seco;



A

11,52 m²


B

12,35 m²


C

11,93 m²


D

7,16 m²


E

6,91 m²

No âmbito dos sistemas de geração, transmissão e distribuição de energia elétrica, analise as afirmativas a seguir.


I - As linhas de transmissão de energia trabalham com tensões elevadas, por exemplo, 138 kV.

II - As chaves seccionadoras são os dispositivos destinados a interromper a corrente de circuitos em carga.

III - As subestações com isolamento em SF6 visam a ocupar a maior área construída, se comparadas com outros tipos de subestações.


Assinale a alternativa CORRETA:


A

Apenas a alternativa I está correta.


B

Apenas a alternativa II está correta.


C

Apenas a alternativa III está correta.


D

Apenas as alternativas I e II estão corretas.


E

Apenas as alternativas II e III estão corretas.

Na representação gráfica de elementos da engenharia elétrica em um projeto, as vias de transmissão e condução de sinais, comunicações ou potência costumam ser frequentes, com múltiplas ligações, entre múltiplas entidades ou componentes. Para simplificação dessa representação, os diagramas costumam utilizar recursos, dependendo do tipo de contexto, para racionalizar a exibição dessas ligações. Por exemplo, são usados diagramas unifilares e, eventualmente, trifilares no contexto da representação de


A

trilhas na placa de um circuito eletrônico.


B

barramentos de dados e controle na arquitetura de um sistema digital computacional.


C

sistemas de telefonia.


D

sistemas elétricos de potência.


E

rede de comunicação sem fio.

Em uma subestação de energia elétrica, são encontrados alguns elementos no sistema de proteção. Dentre os dispositivos apresentados a seguir, informe verdadeiro (V) ou falso (F) quanto aos dispositivos que integram o sistema de proteção encontrados em uma subestação e assinale a alternativa com a sequência correta.


( ) Transformadores de Corrente e de Potencial (TC e TP).

( ) Disjuntores.

( ) Relés.

( ) Fusíveis.


A

V – V – V – V.


B

F – F – V – V.


C

V – V – F – V.


D

V – V – V – F.


E

V – F – F – V.

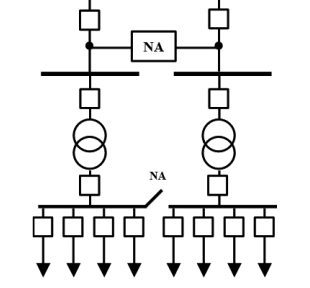

Analise a figura abaixo:


Imagem associada para resolução da questão


Assinale a alternativa com a nomenclatura correta da subestação da figura.


A

Barra simples com dois circuitos de suprimento


B

Barra dupla com dois circuitos de suprimento


C

Barra dupla com quatro circuitos de suprimento


D

Barra dupla com oito circuitos de suprimento


E

Barra quádrupla com dois circuitos de suprimento
