No que se refere a uma subestação abrigada, escolha a alternativa INCORRETA, conforme o RIC de Média Tensão:
A
As paredes do compartimento dos TIs devem ser edificadas até o teto, com abertura para a passagem dos cabos.
B
As portas devem abrir para fora, ter dimensões mínimas de 0,80m x 2,10m para acesso de pessoas 1,40mx2,10m para acesso comum de pessoas e de equipamentos.
C
As paredes da subestação devem ser de tijolos maciços ou de concreto armado com espessura mínima de 25cm.
D
A chapa metálica para a confecção de portas e de janelas deve ser, no mínimo, 14 USG, podendo ser exigida tela de proteção.
E
Os corredores de controle e de manobra devem ter dimensões suficientes para que haja espaço livre mínimo de circulação de 0,80m quando as portas de quadros e de medição estiverem abertas.
Um dos tipos de arranjo de barramentos mais empregados em subestações de alta e extra alta tensão é o arranjo do tipo barra dupla com disjuntor e meio. Apesar de esse tipo de arranjo apresentar alta flexibilidade, para promover o desligamento de um vão conectado ao barramento para manutenção, faz-se necessária a abertura de
A
1 disjuntor e 1 seccionadora.
B
2 disjuntores e 1 seccionadora.
C
3 disjuntores e 2 seccionadoras.
D
1 disjuntor e 2 seccionadoras.
E
2 disjuntores e 2 seccionadoras.

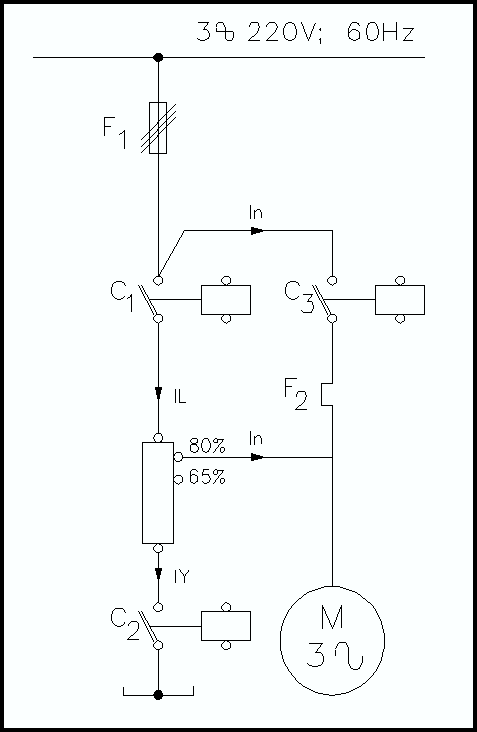

Observe abaixo o diagrama unifilar de potência.
Trata-se de uma representação de uma chave de partida para motores, assíncronos, denominada:
A
compensadora
B
direta
C
estrela triângulo
D
reversora

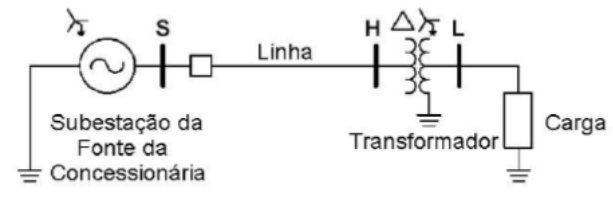

Considere o seguinte unifilar simplificado representando uma conexão típica de uma subestação da fonte de uma concessionária com a carga de um consumidor através de um transformador delta-estrela.

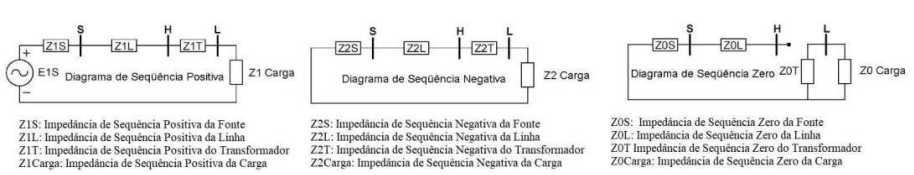

Considerando o unifilar simplificado anterior, pode-se afirmar que os Diagramas de Componentes Simétricas equivalentes para a referida situação são dados por:
C
Certo
E
Errado
Com relação às características dos arranjos de subestação, levando-se em conta critérios de confiabilidade, complexidade, área disponível e preço, é correto afirmar que o arranjo de barra
A
simples, apesar da facilidade de execução, possui o custo mais elevado.
B
em anel possui uma confiabilidade maior que o arranjo de barra principal e de transferência.
C
principal e de transferência normalmente ocupa área menor que o arranjo de barra simples.
D
em anel possui um custo maior que o arranjo de barra dupla, disjuntor duplo.
E
dupla, disjuntor e meio, apesar de ocupar uma área maior, é menos confiável que o arranjo barra de dupla, disjuntor simples.
Considere as características das configurações de subestações a seguir.
I. Barra dupla, um disjuntor: a manutenção dos disjuntores é realizada com perda dos circuitos de saída, pois não existe, para cada circuito, um disjuntor associado.
II. Barramento em anel: em caso de defeito ou manutenção de um dos disjuntores, somente o segmento em que está localizado este disjuntor ficará isolado.
III. Barra simples seccionado: Em caso de falha da barra, todos os disjuntores serão desligados.
Está correto somente o que se afirma em
A
I.
B
II.
C
III.
D
I e II.
E
II e III.
Como pode ser classificada a subestação construída em propriedade particular suprida por alimentadores de distribuição primários, originados das subestações de subtransmissão, que suprem os pontos finais de consumo?
A
Subestação receptora de transmissão
B
Subestação central de transmissão
C
Subestação de subtransmissão
D
Subestação de consumidor

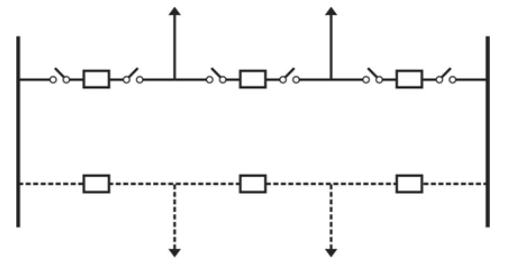

O diagrama acima representa o arranjo de uma subestação do tipo barramento duplo,
A
disjuntor simples.
B
anel a quatro circuitos.
C
disjuntor duplo.
D
disjuntor e meio.
E
disjuntor e um terço.
No que se refere às subestações, equipamentos elétricos e arranjos típicos, uma subestação é uma instalação que possui um conjunto de condutores, aparelhos e equipamentos com o objetivo de modificar as características da energia elétrica, permitindo a sua distribuição aos pontos de consumo em níveis adequados de utilização. As subestações são classificadas de acordo com a sua função em diversos tipos, dos quais dois são descritos a seguir:
I. São subestações instaladas entre a geração e a distribuição. Mantém-se a mesma classe de tensão e são utilizadas para seccionar circuitos, isolar sistemas e interligar subestações de distribuição com subestações centrais de transmissão.
II. São subestações próximas aos centros de cargas. Possuem transformadores abaixadores para abaixar a classe de tensão e distribuir a energia para os transformadores de distribuição ou para as subestações consumidoras.
Os dois tipos de subestação descritos em I e II são denominadas, respectivamente,
A
emissora de transmissão e de distribuição.
B
receptora de transmissão e de distribuição.
C
receptora de transmissão e de conversão.
D
receptora de transmissão e consumidora.
E
emissora de transmissão e consumidora.
Para o projeto de uma subestação além das condições técnicas e econômicas, pode ser adotado, também, mais de um tipo de subestação para o suprimento da carga da instalação elétrica.
Sobre o projeto de subestações, avalie o que se afirma a seguir.
I. As portas normais e de emergência devem abrir sempre para dentro.
II. As subestações abrigadas e ao tempo devem possuir iluminação artificial.
III. A diferença de temperatura entre o interior e o exterior da subestação não deve ser superior a 15°C.
IV. As subestações devem ser dotadas de um sistema de iluminação de segurança com autonomia para, no máximo, duas horas.
Está correto apenas o que se afirma em
A
III.
B
I e IV.
C
II e III.
D
II e IV.
Em uma subestação, os disjuntores de alta tensão
A
a óleo têm a extinção do arco causada por um fenômeno essencialmente termodinâmico.
B
devem ser utilizados como dispositivos de proteção, e não de manobras, para evitar o desgaste dos seus componentes.
C
apresentam a capacidade de fechamento, que é a propriedade de poder interromper correntes de curto-circuito.
D
que utilizam uma câmara de extinção com fluxo de óleo necessitam de aumento do volume de óleo nos seus reservatórios.
E
a ar comprimido utilizam resistências em paralelo com as câmaras de extinção, para uma distribuição uniforme da tensão entre os diferentes pontos de ruptura.
Em um Projeto Elétrico de uma nova unidade hospitalar, a carga total instalada resultou em 500 kVA e a previsão de futura expansão a médio e curto prazos alcança 25%. No que se refere ao projeto da subestação transformadora, considerando um fator de demanda típico de 0,8, analise as assertivas a seguir:
I. Com capacidade nominal de 500 kVA, a subestação não apresentará sobrecarga mesmo após a expansão prevista.
II. A subestação poderá ter capacidade nominal de 500 kVA, para atender a expansão a longo e curto prazos, devendo ser do tipo em Cabine e dotada de Disjuntor Geral de AT.
III. A subestação poderá ter capacidade nominal de 625 kVA, para atender a expansão a longo e curto prazos, devendo ser do tipo em Cabine e poderá ser opcional a instalação de Disjuntor Geral AT se composta por mais de um transformador.
IV. Com capacidade nominal de 500 kVA, a subestação apresentará sobrecarga de 25% após a expansão prevista.
Quais estão corretas?
A
Apenas I e II.
B
Apenas I e III.
C
Apenas II e III.
D
Apenas II e IV.
E
Apenas III e IV.
Quanto ao processo de digitalização de subestações, pode-se afirmar corretamente que este é
A
incipiente, visto que é baseado em relés de proteção numéricos monofuncionais e unidades terminais remotas, que desempenham funções de automação. A comunicação entre esses elementos é baseada em protocolos proprietários, o que impede a escalabilidade das soluções.
B
desnecessário, visto que os relés eletromecânicos utilizados atualmente são multifuncionais e desempenham diversas funções de proteção e automação. Esses relés se comunicam com os centros de operação por meio de protocolos Ethernet padrão e, portanto, constituem elementos fundamentais nos processos de digitalização atuais.
C
supérfluo, visto que a utilização de dispositivos eletrônicos inteligentes, que desempenham diversas funções de proteção e automação, além de se comunicarem entre si por meio de protocolos de comunicação internacionais e abertos, não é suficiente para garantir confiabilidade e qualidade de energia elétrica.
D
inevitável, para garantir confiabilidade e qualidade de energia elétrica, e atualmente é baseado em dispositivos eletrônicos inteligentes, que desempenham diversas funções de proteção e automação, além de se comunicarem entre si por meio de protocolos de comunicação internacionais e abertos.
E
questionável, uma vez que os dispositivos eletrônicos inteligentes normalmente utilizados possuem tempo médio entre falhas pequeno e tempo médio de reparo elevado. Além disso, comunicam-se por meio de protocolos de comunicação internacionais e abertos, que não favorecem a interoperabilidade com os demais dispositivos.
Os barramentos de uma subestação são condutores reforçados, geralmente sólidos e de impedância desprezível, que servem como centros comuns de coleta e redistribuição de corrente. Assinale a alternativa que se refere ao arranjo da subestação caracterizado abaixo:
• Características: presença de um disjuntor de barra; flexibilidade para manobras no ato da manutenção; este arranjo é indicado para funcionar com duas ou mais fontes de energia.
• Vantagens: maior continuidade no fornecimento; maior facilidade de execução dos serviços de manutenção; em caso de falha na barra, somente são desligados os consumidores ligados à seção afetada.
• Desvantagens: a manutenção de um disjuntor deixa fora de serviço a linha correspondente; esquema de proteção é mais complexo.
A
Barramento Simples Seccionado.
B
Duplo Barramento Simples.
C
Barramento Principal e de Transferência.
D
Barramento em Anel.
As distribuidoras de energia elétrica utilizam muitos equipamentos e dispositivos isolantes, entretanto nas subestações dos consumidores, como as que a UFCG possuem, e em suas atividades há poucos itens que se enquadram no Capítulo 10.7.8 da Norma Regulamentadora Nº 10 (NR-10). Sendo assim, pode-se considerar que toda subestação de consumidor precisa ter no mínimo os seguintes itens, EXCETO:
A
Luva de borracha.
B
Bastão de manobra.
C
Tapete de borracha.
D
Detector de tensão.
E
Manga de Borracha.
Ano:
2019
Banca:
Instituto AOCP
Em um quadro de comando elétrico, é utilizado o DR (Disjuntor Diferencial Residual), uma vez que a corrente diferencial-residual de uma instalação ou de um setor de uma instalação é definida como
A
o produto dos valores das tensões e das correntes instantâneas naquele ponto do circuito.
B
os fasores ou valores eficazes das correntes e tensões que percorrem o condutor terra do circuito.
C
a soma dos valores instantâneos das correntes que percorrem todos os condutores vivos do circuito considerado, em dado ponto.
D
a soma da corrente do condutor neutro e do condutor terra.
E
a derivada da corrente das fases e do condutor terra, portanto diferencial, em dado ponto.
Com relação às características da operação do arranjo de subestação denominado barramento principal e de transferência, analise as afirmativas a seguir.
I. Esse tipo de arranjo permite a livre manobra de qualquer disjuntor dos circuitos alimentadores sem desligamento do circuito alimentador adjacente.
II. O encargo da proteção de um dos alimentadores pode ser transferido ao disjuntor de acoplamento de barras (também chamado de disjuntor de amarre ou disjuntor de transferência).
III. O barramento de transferência opera normalmente energizado, ou seja, esse barramento fica energizado mesmo quando não há situação de contingência na subestação.
Está correto o que se afirma em
A
I, apenas.
B
II, apenas.
C
III, apenas.
D
I e II, apenas.
E
II e III, apenas.
Os circuitos equivalentes de sequência zero de transformadores trifásicos de potência, podem ser representados apenas pela sua reatância de dispersão em pu, uma vez que as suas bases estejam perfeitamente casadas.

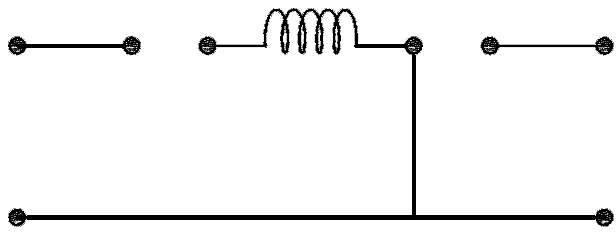

A figura abaixo ilustra um diagrama de sequência zero para um tipo de ligação (no primário e no secundário) de um transformador e sua reatância de dispersão.
Figura: Ligação e diagrama de sequência zero para transformador trifásico.
O diagrama representado anteriormente corresponde a qual tipo de ligação?
A
Estrela aterrado / Estrela aterrado
B
Estrela aterrado / Estrela
C
Estrela aterrado / Triângulo
D
Estrela / Triângulo
E
Triângulo / Triângulo
Deseja-se projetar uma subestação para atender a central de aulas do bloco CAA da UFCG. Sabendo que a potência instalada da subestação deve ser de 225 kVA para suprir o Quadro Geral de Baixa Tensão (QGBT) e que a tensão de suprimento da subestação é 13,8 kV, conforme padrão Energisa Borborema, analise as afirmativas listadas a seguir:
I- A subestação para potência de 225 kVA pode ser aérea fazendo uso de um poste duplo T com especificações D10/300.
II- A proteção primária da subestação deve ser feita mediante o uso de uma chave fusível com elo de 12K.
III- A subestação para potência de 225 kVA pode ser abrigada independente de que seja executada fazendo uso de um transformador a óleo ou a seco.
Está correto o que se afirma em:
A
I, apenas.
B
II, apenas.
C
III, apenas.
D
I e II, apenas.
E
I e III, apenas.
Ano:
2019
Banca:
Instituto AOCP
Sobre os dispositivos elétricos utilizados em diagramas de comando, é correto afirmar que
A
não existe padronização para a cor das botoeiras.
B
a chave de impulso só permanece acionada por meio de um impulso elétrico.
C
a chave com retenção, quando acionada, mantém o contato fechado.
D
chaves de contatos múltiplos não podem ser retentivas.
E
os interruptores fim de curso podem atuar para indicar posição de um elemento móvel.
