Questões de Concurso sobre Subestações

Segundo a norma da ABNT aplicável, a proteção geral da subestação de entrada de energia em média tensão para uma capacidade instalada superior a 300 kVA deve ser feita

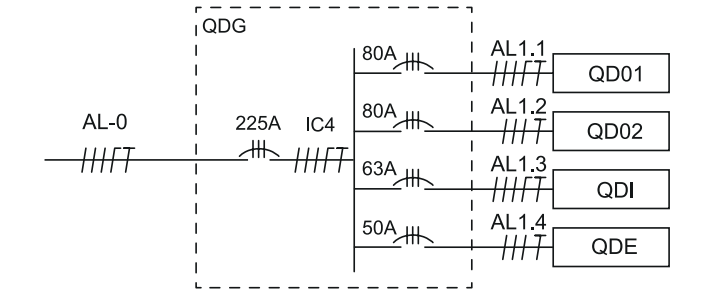

Considere o diagrama unifilar mostrado na figura a seguir.

(Arquivo pessoal. Imagem usada com autorização.)

Com as informações contidas no diagrama, é correto afirmar:

Na instalação de uma subestação de média tensão, a coordenação de isolamento é um aspecto crucial.

Qual das seguintes afirmações sobre coordenação de isolamento em subestações está correta?

A operação em tempo real de uma subestação de média e alta tensão é usualmente monitorada por equipamentos de medição que relacionam e convertem sinais elétricos de tensão e corrente de altas magnitudes em valores próprios para leitura em cabines de proteção e controle. Assinale a alternativa que contém um equipamento para medição de tensão, usualmente empregado em pátios de subestações.

Um eletricista está trabalhando em uma subestação elétrica de alta tensão e precisa abrir um disjuntor de alta tensão para realizar uma manutenção programada. Para realizar esta atividade, qual é a sequência correta de ações que ele deve seguir, segundo a NR10, para ser consideradas desenergizadas as instalações elétricas?

Em razão da crescente necessidade de instalação de subestações próximas a centros urbanos, há uma tendência da utilização de subestações isoladas a gás Hexafluoreto de Enxofre (SF₆). Em relação às características das subestações isoladas a SF₆, analise as afirmativas a seguir.

1) São compactas, requerendo menores áreas para a sua construção.

2) Apresentam baixa necessidade de manutenção quando comparadas com subestações isoladas a ar.

3) Possibilitam a redução do tempo e dos custos de montagem.

4) Componentes como disjuntores, barramentos e chaves de terra são montados em invólucros aterrados e pressurizados com SF₆.

Estão corretas:

Uma subestação de energia elétrica está sendo planejada para ocupar uma área de comprimento igual a 60 m e largura igual a 40 m. Os parâmetros da malha terra estão listados na tabela a seguir.

Com base nessas informações, assinale a opção correta.

O dimensionamento e a especificação corretos de materiais, de equipamentos e de dispositivos constituem fatores determinantes no desempenho de uma instalação elétrica industrial. Materiais e equipamentos não especificados adequadamente podem acarretar sérios riscos à instalação, bem como comprometê-la, sob o ponto de vista da confiabilidade. A seguir, tem-se características de equipamentos elétricos utilizados na construção de subestações de energia elétrica.

Ao correlacionar as características com os equipamentos enumerados, a sequência correta, de cima para baixo, é:

Suponha que você esteja projetando uma subestação de distribuição que fornece energia a uma área residencial. Você tem a opção de escolher entre um transformador de distribuição com enrolamento primário em delta e enrolamento secundário em estrela (Δ-Y) e um transformador com enrolamento primário em estrela e enrolamento secundário em estrela (Y-Y). Ambos os transformadores têm a mesma potência nominal.

Qual é a principal consideração técnica que deve orientar sua escolha entre esses dois tipos de transformadores para a subestação de distribuição em uma área residencial?

Os grandes consumidores, atendidos em média tensão, necessitam readequar os níveis de tensão para que os aparelhos conectados à instalação elétrica possam funcionar corretamente. Esta adequação é realizada pelo que se conhece em instalações elétricas por subestações. A respeito dessas subestações, assinale a alternativa correta.

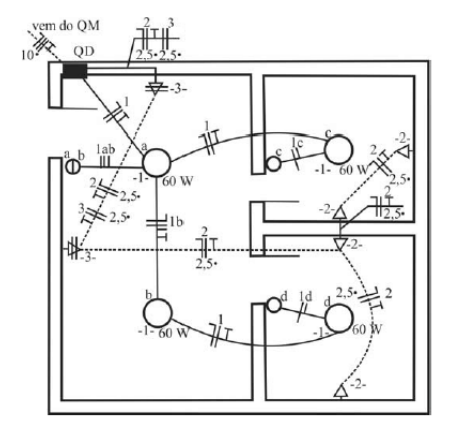

Qual(is) circuito(s) apresenta(m) erro no diagrama unifilar de acordo com o diagrama abaixo?

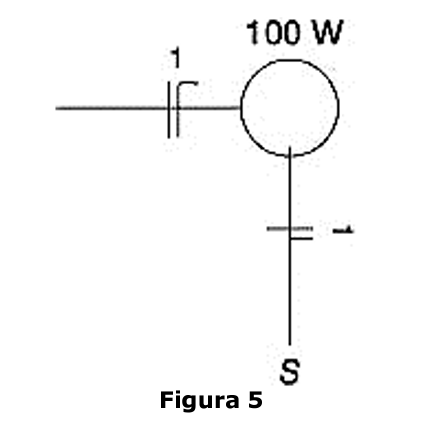

Observe o diagrama unifilar da Figura 5 e relacione a Coluna 1 à Coluna 2, associando os itens às suas descrições.

Coluna 1

1. Fase.

2. Neutro.

3. Retorno.

4. Chave S.

Coluna 2

( ) Conectado na chave S e na carga 100 W.

( ) Energiza a carga 100 W quando fechada.

( ) Conectado na carga 100 W.

( ) Segue pelo conduíte da carga (1) até a chave S.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

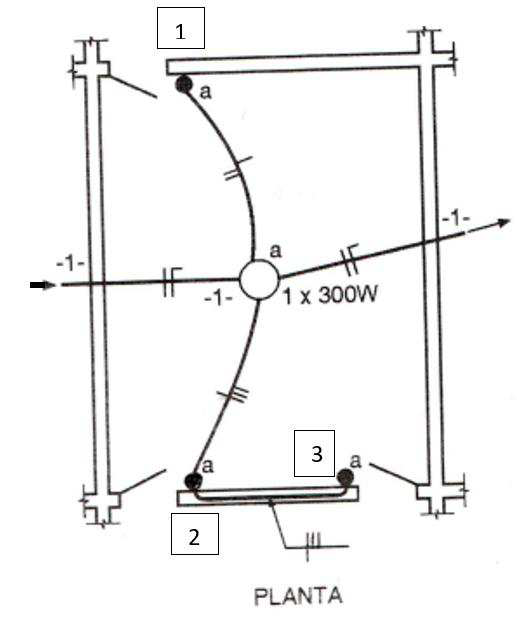

Observe atentamente a figura a seguir que corresponde a um esquema unifilar.

Em relação aos dispositivos indicados como 1, 2 e 3, pode-se afirmar:

Com base na tabela abaixo, sobre queda de tensão para uma carga ligada em 110V, determine a seção para o condutor do circuito 1 do diagrama unifilar para uma queda de tensão na carga de 1%.

Uma empresa possui, atualmente instalado em sua subestação, um transformador de 20 kVA, 12 kV – 200 V, $\Delta$ – Y. Dados de placa do gerador instalado na empresa indicam que ele tem uma reatância percentual de 5%, calculada nas bases de potência e tensão do gerador atual. Deve-se instalar um novo transformador em paralelo, com as mesmas especificações do transformador já existente, para atender ao aumento de carga previsto para a empresa.

Para que a potência seja distribuída igualmente entre os dois transformadores, após a sua instalação em paralelo, a reatância, em $\Omega$, referida para o lado de baixa tensão do novo transformador é de

De acordo com a NBR 13231, que trata da proteção contra incêndio em subestações elétricas, quando houver necessidade de ser providenciado o uso de paredes corta-fogo para impedir a propagação de incêndio de um equipamento a uma edificação ou a outro equipamento adjacente, a parede tipo corta-fogo deve ser resistente ao fogo por um tempo mínimo e atender diversos requisitos previstos nessa norma. Esse tempo mínimo é de

A fim de reduzir os custos de instalação, deixou-se de utilizar chaves seccionadoras para manobra em subestações de média tensão, uma vez que a excelente qualidade dos atuais disjuntores de média tensão permite que as operações de manobra e seccionamento sejam feitas com o uso desses disjuntores.

Para-raios de média tensão são obrigatórios para subestações, mesmo que eles já existam no ponto de entrega de energia da concessionária.

Disjuntores de média tensão podem possuir relé de subtensão integrado com o propósito de desligar a carga em situações em que a tensão de alimentação fique abaixo da mínima programada, que pode ser, por exemplo, igual a 0,9 pu da tensão nominal.

Em uma subestação elevadora de tensão, a chave seccionadora da entrada de energia deve ser motorizada para permitir comando remoto.
