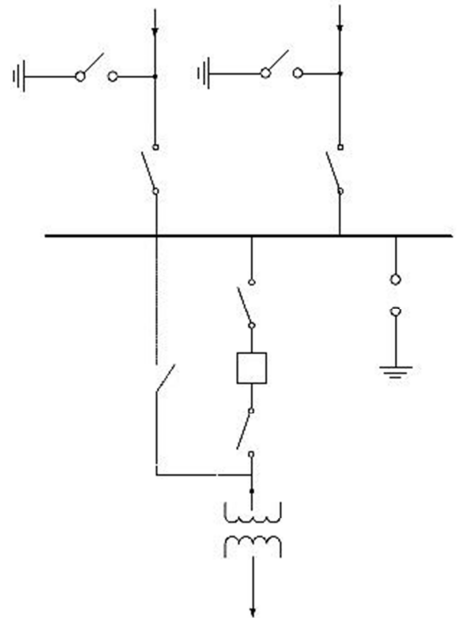

Para que a subestação apresentada no esquema seguinte opere normalmente, é necessário que ela seja alimentada simultaneamente pelas duas entradas.
C
Certo
E
Errado
Uma subestação transformadora interliga circuitos de suprimento sob o mesmo nível de tensão, possibilitando também o seccionamento e energização de trechos menores.
C
Certo
E
Errado
O recurso usualmente empregado na instalação de redes elétricas subterrâneas destinado a elevar a proteção mecânica de eletrodutos que atravessam vias destinadas a tráfego constante de veículos é:
A
envelopamento do eletroduto em concreto.
B
aplicação de fita sinalizadora sobre o eletroduto.
C
construção de leito de brita 0 para o eletroduto.
D
aplicação de camada de areia grossa.
E
aumento da espessura da camada asfáltica.
A respeito dos parâmetros de operação e projeto de subestações de média tensão, assinale a opção correta.
A
O estudo de curto-circuito permite determinar os fluxos de potência ativa e reativa que fluirão no sistema elétrico.
B
Toda subestação deve operar com sistemas de controle digitais.
C
Uma subestação de potência final igual a 10 MVA é considerada uma subestação de média tensão I.
D
Uma subestação com tensão de operação igual a 138 kV necessita de uma área mínima de 1.000 m2 para sua operação.
E
Os relés de proteção de uma subestação funcionam realizando medidas de tensão e corrente do sistema elétrico e reagem desativando o sistema, caso essas grandezas alcancem os valores predefinidos nos relés e o tempo previsto para atuação, isolando o trecho afetado pela ocorrência.
A subestação esquematizada na figura 12A3-I é do tipo
A
duplo barramento simples.
B
barra principal e de transferência.
C
barramento duplo com disjuntor e meio.
D
barramento em anel.
E
barramento duplo, um disjuntor.
Os sistemas elétricos industriais frequentemente incluem subestações, que são vitais para a distribuição de energia.
Nesse contexto, assinale a alternativa que apresenta a função de uma subestação em uma instalação industrial.
A
Converter energia mecânica em elétrica.
B
Reduzir os níveis de tensão para distribuição segura.
C
Gerar energia por meio de combustíveis fósseis.
D
Armazenar energia elétrica para uso futuro.
Assinale corretamente a assertiva que apresenta o componente essencial em subestações elétricas responsável por aumentar ou diminuir a tensão da energia elétrica antes de ser distribuída para os consumidores.
A
Gerador elétrico
B
Transformador
C
Disjuntor
D
Medidor de consumo
Em um transformador monofásico da subestação da cidade de 110/440 V; 2,5 kVA. A reatância de dispersão medida do lado de baia tensão é igual a 0,06 Ω. Encontre em pu a reatância de dispersão:
A
0,96 pu.
B
4,84 pu.
C
77,44 pu.
D
0,0124 pu.
E
2,90 pu.

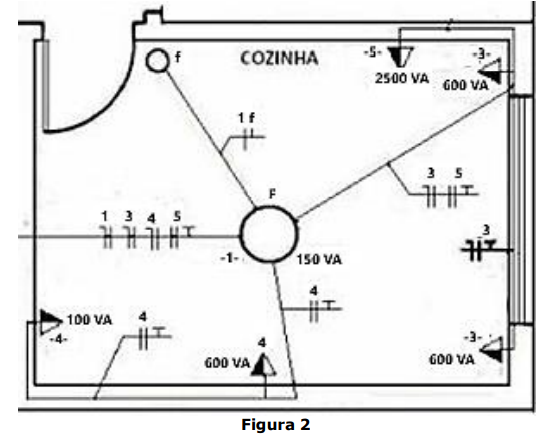

Analise o diagrama unifilar da Figura 2 abaixo e assinale a alternativa correta.
A
Nenhum circuito da figura possui condutor de terra.
B
Nenhum circuito da figura é de iluminação.
C
O circuito 3 é de iluminação.
D
O circuito 5 é de iluminação.
E
O circuito 1 é de iluminação.
Para-raios do tipo válvula são utilizados para proteger as cabines de operação na subestação.
C
Certo
E
Errado

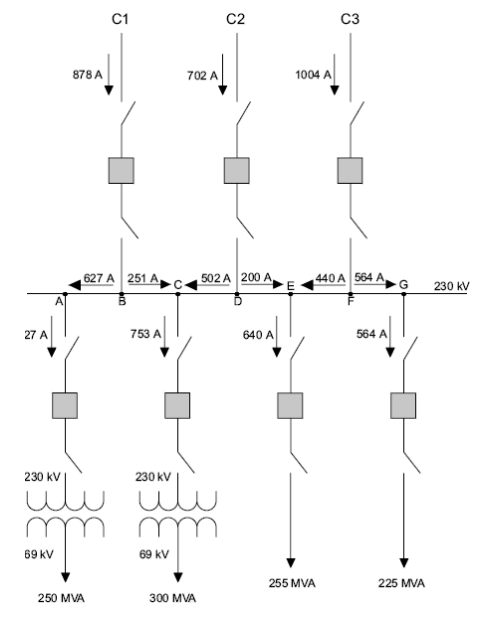

O diagrama unifilar a seguir representa uma subestação abaixadora de 230 kV para 69 kV com três circuitos alimentadores.
C
Certo
E
Errado
Considerando-se um sistema de proteção bem dimensionado, caso ocorra um curto-circuito monofásico em um dos alimentadores do sistema de distribuição, os disjuntores das linhas de transmissão deverão abrir para não danificar o transformador e o gerador.
C
Certo
E
Errado
Em relação aos equipamentos de manobra e proteção de subestações, assinale a opção correta.
A
Chaves de aterramento rápido são comumente usadas em subestações de suprimento de áreas urbanas.
B
As chaves seccionadoras permitem manobras sem carga, com o objetivo de, por exemplo, isolar disjuntores para manutenção.
C
Os interruptores são capazes de abrir e fechar circuitos energizados em casos de curto-circuito.
D
As chaves seccionadoras não são utilizadas como bypass de outros equipamentos.
E
O seccionador interruptor é acionado em casos de curto-circuito e garante a distância de isolamento.
O rendimento do transformador na situação de carga leve será sempre superior ao da situação de carga pesada.
C
Certo
E
Errado
As perdas na linha de transmissão na situação de carga pesada será aproximadamente igual ao dobro das perdas na mesma linha na situação de carga leve.
C
Certo
E
Errado
A corrente de curto-circuito monofásica na linha de transmissão independe do tipo de conexão (delta ou estrela) dos enrolamentos do transformador trifásico.
C
Certo
E
Errado
Para o projeto de uma subestação, é indispensável o cálculo da reatância reduzida do sistema a partir do seu ponto de alimentação.
Em uma subestação onde o transformador é de 500 kVA, tensão na parte de alta é de 15 kV e a potência de curto-circuito na entrada é de 100.000 kVA, a reatância reduzida do sistema é:
A
2,25 Ω;
B
2,10 Ω;
C
1,95 Ω;
D
1,80 Ω;
E
1,55 Ω.
Considerando a subestação representada no texto, com os seguintes dados nominais:
Tensão de entrada: 110 kV
Tensão de saída: 11 kV
Potência de cada transformador: 17,3 MVA
Impedância porcentual de cada transformador: 5%
Impedância porcentual da linha de entrada, referida à mesma
base dos transformadores: 1,7%
Admitindo que a proteção, tanto dos transformadores quanto da subestação, seja promovida por disjuntores, pergunta-se como deve ser a especificação desses dispositivos (corrente nominal térmica e capacidade de interrupção de curto circuito trifásico simétrico):
A
- Disjuntor de cada circuito individual:
Corrente térmica nominal: 90,8 A
Capacidade de interrupção: 1,82 kA
- Disjuntor geral da subestação:
Corrente térmica nominal: 272 A
Capacidade de interrupção: 5,4 kA
B
- Disjuntor de cada circuito individual:
Corrente térmica nominal: 157 A
Capacidade de interrupção: 2,36 kA
- Disjuntor geral da subestação:
Corrente térmica nominal: 470 A
Capacidade de interrupção: 7,1 kA
C
- Disjuntor de cada circuito individual:
Corrente térmica nominal: 90,8 A
Capacidade de interrupção: 1,82 kA
- Disjuntor geral da subestação:
Corrente térmica nominal: 272 A
Capacidade de interrupção: 16,0 kA
D
- Disjuntor de cada circuito individual:
Corrente térmica nominal: 90,8 A
Capacidade de interrupção: 1,36 kA
- Disjuntor geral da subestação:
Corrente térmica nominal: 272 A
Capacidade de interrupção: 16,0 kA
E
- Disjuntor de cada circuito individual:
Corrente térmica nominal: 157 A
Capacidade de interrupção: 2,36 kA
- Disjuntor geral da subestação:
Corrente térmica nominal: 470 A
Capacidade de interrupção: 27,3 kA
Considerando o sistema de distribuição primária apresentado, qual deve ser a potência nominal do transformador a ser dimensionado para a subestação?
A
4,0 MVA
B
4,4 MVA
C
6,0 MVA
D
4,7 MVA
E
5,0 MVA
Para uma subestação industrial que transforma média em baixa tensão, os equipamentos utilizados para proteção, abertura do lado de média tensão e entrada na subestação são, respectivamente:
A
transformador de potencial, disjuntor e bucha de passagem;
B
transformador de corrente, chave faca e mufla;
C
disjuntor, chave fusível e mufla;
D
transformador de potencial, chave fusível e pára-raios;
E
transformador de corrente, chave faca e bucha de passagem.
