Em um painel de distribuição industrial, há disjuntores instalados em série: um disjuntor geral (montante - próximo à fonte) e um disjuntor de circuito alimentador (jusante - próximo à carga). Após um curto-circuito em um ponto distante do painel, ambos os disjuntores desarmam simultaneamente, gerando parada geral da instalação. O coordenador de manutenção solicita ajustes para garantir seletividade temporizada entre os dispositivos, mantendo a capacidade de interrupção (Icu/Ics) conforme especificado em norma para o nível de curto-circuito do sistema. Qual ajuste é mais coerente com os princípios de coordenação de proteção?
A
Configurar o dispositivo de montante para atuar antes do dispositivo de jusante, pois o disjuntor geral protege de forma mais abrangente os condutores e cargas a jusante através do desligamento total do sistema.
B
Aumentar apenas a corrente nominal do dispositivo de jusante mantendo o dispositivo de montante inalterado, forçando assim que o disjuntor de montante atue primeiro devido ao subdimensionamento relativo do dispositivo de jusante.
C
Igualar as curvas características e ajustes de sensibilidade de ambos os dispositivos, pois curvas idênticas garantem coordenação adequada devido à simetria da configuração elétrica.
D
Garantir que o dispositivo de jusante (próximo à carga) atue primeiro, e que o dispositivo de montante (próximo à fonte) possua curva tempo x corrente com retardo coordenado, superior ao tempo total de eliminação do defeito pelo dispositivo de jusante.
De acordo com as normas de segurança, qual equipamento de proteção individual é essencial para um eletricista trabalhando em circuitos energizados?
A
Botas de segurança com biqueira.
B
Óculos de proteção e capacete.
C
Proteção auricular e máscara.
D
Luvas e mangas isolantes.
E
Protetor facial e avental.
Em sanitários de uso público, as tomadas devem ser protegidas, segundo prática de segurança, por:
A
disjuntor termomagnético curva D, apenas.
B
fusível tipo cartucho instalado na tomada.
C
chave faca instalada no próprio ponto.
D
disjuntor unicamente térmico de baixa corrente.
E
dispositivo DR de alta sensibilidade associado ao disjuntor.
No projeto de sistemas de aterramento em baixa tensão, a escolha do esquema (TN, TT ou IT) influencia diretamente a estratégia de proteção.
A esse respeito, assinale a afirmativa correta.
A
O esquema TN-C em um circuito terminal monofásico expõe o usuário a um choque elétrico se houver o rompimento do neutro do equipamento.
B
No esquema TN-C, a utilização de Dispositivos a Corrente Diferencial-Residual (DR) é obrigatória.
C
O esquema IT com a fonte aberta, quando ocorre a primeira falta fase-terra, a corrente de falta assume valores de baixa intensidade que sensibiliza o DR.
D
Para o esquema TT, a falta fase-massa deve ser interrompida por dispositivos de proteção contra sobrecorrente.
E
Em um esquema TN-C-S, a separação do condutor PEN em condutores distintos de neutro (N) e proteção (PE) pode ocorrer em qualquer ponto da instalação.
A Descarga Eletrostática (ESD) representa um risco invisível, porém significativo, para a integridade dos componentes eletrônicos durante procedimentos de manutenção. Sobre as normas de segurança e as práticas de prevenção de danos por eletricidade estática, analise as seguintes proposições:
I. O uso de pulseira dissipativa, desde que conectada a um sistema de aterramento adequado e funcional, auxilia na equalização do potencial elétrico entre o técnico e a bancada de trabalho, mitigando o risco de descargas abruptas.
II. Em procedimentos de controle de Descarga Eletrostática, recomenda-se que componentes sensíveis, como processadores e módulos de memória, sejam manuseados preferencialmente pelas suas bordas laterais, evitando-se o toque direto em seus contatos metálicos ou circuitos integrados.
III. Tapetes dissipativos e ferramentas ESD-safe (condutivas ou dissipativas) são elementos essenciais na composição de uma Área de Proteção Contra Descarga Eletrostática (APDE) em uma bancada profissional.
Está correto o que se afirma em:
A
lll, apenas.
B
I, II e III.
C
I, apenas.
D
II e III, apenas.
E
I e II apenas.
No esquema de aterramento TN-C, as funções de neutro e proteção são combinadas em um único condutor em todo o sistema.
C
Certo
E
Errado
O aterramento elétrico é um elemento fundamental de segurança em instalações elétricas. A principal função do aterramento é:
A
reduzir consumo
B
estabilizar frequência
C
aumentar a potência e a corrente
D
proteger as pessoas e os equipamentos
Assinale a alternativa que não contém um tipo de sistema de aterramento TN.
A
TN - S
B
TN - C
C
TN - TN
D
TN - C - S
Um Dispositivo de Corrente Residual (DR) é projetado para proteger contra:
A
faltas à terra.
B
sobrecorrente.
C
curtos-circuitos.
D
surtos de energia.
E
quedas de tensão.
Os disjuntores são amplamente utilizados em projetos elétricos, independentemente do nível de tensão. Isso se deve ao fato de que eles:
A
desligam os aparelhos elétricos e evitam que queimem quando a carga se torna muito baixa.
B
repõem a tensão elétrica quando o aparelho entra em sobrecarga.
C
impedem que o aparelho afetado danifique outros aparelhos da mesma rede.
D
protegem a instalação elétrica contra sobrecarga e curtos-circuitos, sem necessidade de substituição.

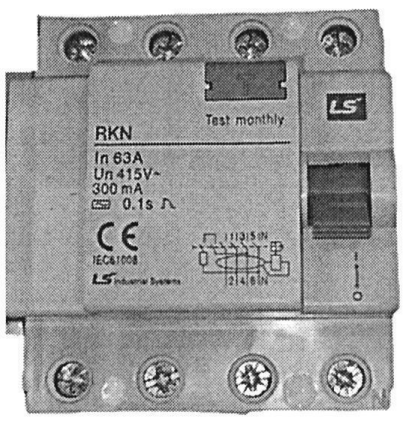

O IDR mostrado na imagem abaixo foi selecionado para realizar a proteção de humanos contra choques elétricos em uma instalação elétrica trifásica cuja tensão de linha é igual a 220V. A corrente elétrica nominal do disjuntor a jusante deste dispositivo é igual a 63 A.
Um Eletricista mais experiente observou que o IDR selecionado não era adequado para esse tipo de proteção. Assim, qual alternativa apresenta uma justificativa CORRETA para a observação de inadequação apresentada pelo Eletricista?
A
A tensão de isolação de dispositivo é inferior à mínima exigida para prover a proteção adequada contra choques elétricos.
B
A corrente diferencial-residual de sensibilização desse dispositivo é maior que a exigida pelas normas aplicáveis.
C
O IDR selecionado possui quatro polos, sendo inadequado para uma instalação trifásica.
D
A corrente nominal deste dispositivo é inferior à necessária para esta instalação elétrica.
Ano:
2026
Proteção contra: sobrecarga, inversão do sentido de giro, curtocircuito e falta de fase é fundamental para preservar a vida útil e a integridade dos equipamentos.
Conforme as normas vigentes, há casos onde se recomenda a omissão dos dispositivos de proteção contra sobrecargas em circuitos que alimentem determinados equipamentos. Sobre a omissão dessa proteção, analise os itens a seguir:
I. Não é utilizada essa proteção nos circuitos que alimentam equipamentos em que o desligamento inesperado provoque uma situação de perigo.
II. Em circuitos alimentadores de bomba de incêndio, não se utiliza proteção contra sobrecargas e nem é interessante prever dispositivos de sinalização da sobrecarga.
III. Há previsão de omissão em circuitos de excitação de máquinas rotativas.
IV. Permite-se a omissão em circuitos secundários de TCs.
Está correto o que se afirma em
A
todos os itens.
B
I, II e III, apenas.
C
I, III e IV, apenas.
D
II e IV, apenas.
E
II e III, apenas.
Sistemas de aterramento em instalações médicas devem ser cuidadosamente projetados, formando a base para operação segura de equipamentos eletromédicos, além de proteção efetiva contra riscos aos pacientes e continuidade de fornecimento de energia em um ambiente crítico.
Sobre o sistema de equipotencialização em ambientes médicos, é correto afirmar que
A
deve obedecer ao esquema de aterramento TT, conectando blindagens e carcaças de equipamentos.
B
reduz diferenças de potencial entre elementos condutores expostos, prevenindo choques elétricos e correntes de fuga e deve estar associado ao esquema de aterramento IT.
C
deve garantir diferenças de potência inferiores a 10 mV, protegendo pacientes e equipamentos; associado ao esquema de aterramento TN-C.
D
deve ser associado ao esquema de aterramento IT, em que há um ponto de alimentação elétrica solidamente aterrado e as massas dos equipamentos interligadas em distintos eletrodos de aterramento.
O eletricista operador da instalação na qual o diagrama representa retirou a conexão do terminal PE indicado no diagrama. Nesta condição, é correto afirmar que:
A
A instalação ficou carente de aterramento da carcaça metálica do motor de indução trifásico. Assim não há um caminho para uma eventual corrente de falta. Além disso, a segurança dos operadores da instalação fica deficitária, pois não há um caminho de menor resistência para eventuais correntes de fuga.
B
Este procedimento deve ser realizado apenas quando da necessidade de manutenção das instalações. Provavelmente, esta é a razão pela qual o eletricista realizou esta operação.
C
Neste caso, não haverá o escoamento das correntes de fuga em regime permanente, pois deixou de haver a conexão entre a carcaça metálica e o ponto de neutro.
D
Após este procedimento, foi retirada a conexão entre a carcaça metálica do motor de indução trifásico e a terra. Isto resulta numa operação mais adequada do sistema de comando em caso de curto-circuito.
Durante manutenção corretiva, o eletricista encontra conexão aquecida em borne de disjuntor. A ação tecnicamente adequada é:
A
enrolar fita isolante por cima do borne aquecido.
B
substituir o disjuntor por modelo de maior corrente.
C
retirar o condutor de proteção para aliviar a carga.
D
apertar o borne com ferramenta energizando o circuito.
E
desenergizar, reapertar o borne e corrigir possível mau contato.
Em um sistema de distribuição radial com múltiplos alimentadores, são empregados relés de sobrecorrente temporizados (função 51) com curvas inversas normalizadas (IEC) e relés instantâneos (função 50) para proteção de trechos críticos. Considere que há coordenação entre dois relés em série (R1 a montante e R2 a jusante), ambos com curvas muito inversas, e que o sistema opera com variação significativa de corrente de curtocircuito ao longo do tempo devido à inserção de geração distribuída.
Considerando as questões relativas à coordenação e à seletividade, assinale a afirmativa correta.
A
Para garantir seletividade, o relé a montante (R1) deve sempre possuir tempo de atuação inferior ao relé a jusante (R2), assegurando a rápida eliminação da falta.
B
Relés instantâneos (função 50) devem ser sempre desabilitados em sistemas coordenados, pois sua atuação não permite ajuste fino de seletividade temporal.
C
A inserção de geração distribuída pode comprometer a seletividade.
D
A coordenação adequada exige que o intervalo de coordenação entre R1 e R2 seja nulo em sistemas com curvas muito inversas.
E
Os relés de sobrecorrente dependem da direção do fluxo de potência.
Uma concessionária de energia elétrica está projetando um sistema interconectado que inclui equipamentos de grande porte conectados a um barramento de 138 kV, 60 Hz. Um gerador síncrono de grande porte (acima de 10 MVA) está conectado ao sistema através de um transformador elevador.
O engenheiro responsável pela proteção deve selecionar e coordenar os dispositivos de proteção adequados para cada equipamento, garantindo seletividade (isolando apenas o equipamento com falta) e sensibilidade (detectando o máximo de falhas).
Com base nos conhecimentos de proteção de sistemas de potência, assinale a opção que melhor descreve a estratégia de proteção do gerador síncrono nesse contexto.
A
O gerador deve ser protegido apenas contra sobrecarga térmica por meio de relés de sobrecorrente, pois curtos-circuitos não causam danos mecânicos ao gerador, e a impedância síncrona limita naturalmente a corrente de falta.
B
O gerador deve possuir proteção diferencial para detecção rápida de faltas internas, proteção contra perda de excitação, e proteção de retaguarda contra faltas externas, dada a sua importância e nível de tensão de conexão ao sistema de 138 kV.
C
O gerador só precisa de proteção contra sobrecorrente com ajuste de tempo inverso, pois esta é suficiente para cobrir todos os tipos de falta que podem ocorrer no sistema interconectado.
D
A proteção do gerador não interfere na proteção do transformador, logo podem ser ajustadas de forma totalmente independente sem preocupação com coordenação entre elas.
E
A proteção diferencial do gerador é desativada em 60 Hz por risco de ressonância nas bobinas de corrente, precisando ser religada apenas em sistemas de 50 Hz.
De acordo com as normas de segurança para trabalhos em instalações elétricas e máquinas, o objetivo principal da etapa de Bloqueio e Etiquetagem (LOTO - Lockout/Tagout) em um procedimento de desenergização é a(o)
A
utilização de um megômetro para verificar a ausência de tensão no ponto de trabalho.
B
isolamento térmico do equipamento para reduzir a dissipação de calor.
C
garantia de que a manutenção corretiva seja registrada no CMMS (Computerized Maintenance Management System).
D
impedimento físico da reenergização acidental do circuito ou equipamento durante a intervenção.
E
permissão da execução de trabalhos em instalações energizadas.
Ano:
2026
Nos sistemas elétricos de alta tensão, os equipamentos de manobra desempenham papel fundamental na operação, proteção e confiabilidade do sistema.
Sobre o funcionamento e as características desses equipamentos, verifica-se que o(a)
A
disjuntor a vácuo possui baixa capacidade de interrupção, sendo utilizado apenas em níveis de tensão inferior a 15 kV.
B
disjuntor a SF6 garante excelente isolamento e capacidade de interrupção, porém seu uso vem sendo progressivamente revisado devido ao elevado potencial de aquecimento global associado ao gás.
C
disjuntor a óleo simples é amplamente utilizado atualmente em sistemas de transmissão modernos.
D
religador automático é empregado exclusivamente em sistemas de transmissão de alta tensão.
E
seccionadora pode interromper correntes de carga moderadas, sendo muito utilizada como dispositivo principal de interrupção em linhas de transmissão.
A corrente diferencial de um sistema elétrico possui magnitude suficiente para desarmar os relés de corrente do sistema elétrico, sem a necessidade de um sistema de supervisão de corrente diferencial.
C
Certo
E
Errado
