TEXTO PARA AS QUESTÕES 44 E 45

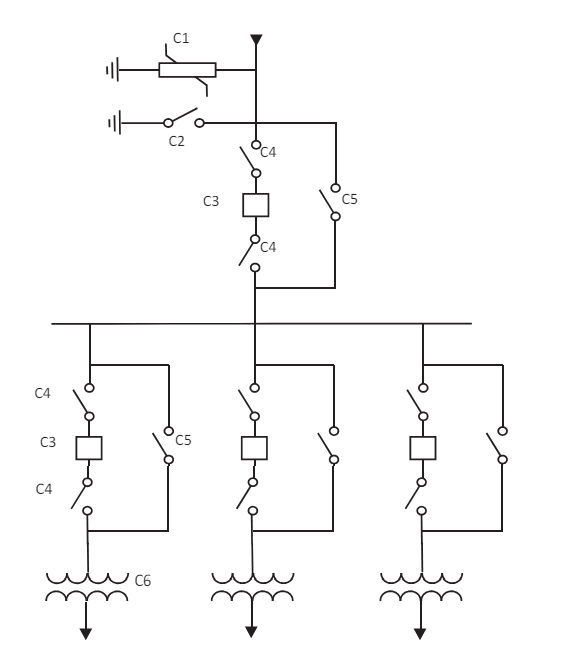

A figura a seguir representa o diagrama unifilar de uma subestação abaixadora de distribuição, com um circuito de entrada e três circuitos de saída.


Imagem associada para resolução da questão

Considerando a subestação representada no texto, com os seguintes dados nominais:


Tensão de entrada: 110 kV

Tensão de saída: 11 kV

Potência de cada transformador: 17,3 MVA

Impedância porcentual de cada transformador: 5%

Impedância porcentual da linha de entrada, referida à mesma

base dos transformadores: 1,7%


Admitindo que a proteção, tanto dos transformadores quanto da subestação, seja promovida por disjuntores, pergunta-se como deve ser a especificação desses dispositivos (corrente nominal térmica e capacidade de interrupção de curto circuito trifásico simétrico):


A

- Disjuntor de cada circuito individual:

Corrente térmica nominal: 90,8 A

Capacidade de interrupção: 1,82 kA

- Disjuntor geral da subestação:

Corrente térmica nominal: 272 A

Capacidade de interrupção: 5,4 kA


B

- Disjuntor de cada circuito individual:

Corrente térmica nominal: 157 A

Capacidade de interrupção: 2,36 kA

- Disjuntor geral da subestação:

Corrente térmica nominal: 470 A

Capacidade de interrupção: 7,1 kA


C

- Disjuntor de cada circuito individual:

Corrente térmica nominal: 90,8 A

Capacidade de interrupção: 1,82 kA

- Disjuntor geral da subestação:

Corrente térmica nominal: 272 A

Capacidade de interrupção: 16,0 kA


D

- Disjuntor de cada circuito individual:

Corrente térmica nominal: 90,8 A

Capacidade de interrupção: 1,36 kA

- Disjuntor geral da subestação:

Corrente térmica nominal: 272 A

Capacidade de interrupção: 16,0 kA


E

- Disjuntor de cada circuito individual:

Corrente térmica nominal: 157 A

Capacidade de interrupção: 2,36 kA

- Disjuntor geral da subestação:

Corrente térmica nominal: 470 A

Capacidade de interrupção: 27,3 kA
