No Autocad é possível construir linhas duplicadas e paralelas com exatidão, a uma distância específica. Este recurso possibilita duplicar linhas em diversos formatos geométricos, tais como: linhas retas, arcos, retângulos, quadrados e círculos. Esse recurso permite elaborar desenho em menos tempo. O comando que o habilita está localizado no painel Modify localizado na guia Home.
O nome deste comando, que possibilita a construção de linhas duplicadas, é
extend
fillet
mirror
offset
trim
Na instalação de cabeamento estruturado em prédios públicos, é fundamental priorizar:
A instalação sem identificação dos cabos
A utilização de cabos de qualquer categoria
A execução sem testes de certificação
A rapidez da instalação, mesmo sem projeto
A organização, padronização e identificação dos cabos
Os disjuntores são dispositivos de proteção essenciais em sistemas de proteção residenciais, comerciais e industriais. Nos disjuntores a óleo, utilizados em subestações de consumidores de pequeno e médio porte, o óleo é o meio isolante para extinção do arco elétrico e consequente interrupção da passagem de corrente elétrica no circuito. Uma prática importante para a manutenção adequada desse tipo de dispositivo é o/a
enchimento com óleo antes dos ensaios de umidade e rigidez dielétrica.
verificação de resistência ôhmica dos contatos principais.
realização de ensaio de não-simultaneidade dos polos.
extração de óleo na mesma frequência do transformador ao qual ele está conectado.
Em um diagnóstico organizacional sobre atrasos recorrentes na aquisição de sobressalentes críticos, uma equipe multidisciplinar aplicou o Diagrama de Ishikawa e chegou a uma extensa lista de causas potenciais, distribuídas nas categorias método, mão de obra, material, máquina, medição e meio ambiente. Na etapa seguinte, a equipe decidiu implantar ações corretivas diretamente a partir do diagrama, sem realizar análises complementares. Após alguns meses, os atrasos persistiram, indicando falha no processo de melhoria adotado. À luz dos princípios de Organização e Métodos e do uso adequado das ferramentas da qualidade, o principal equívoco metodológico cometido pela equipe foi:
tratar o Diagrama de Ishikawa como ferramenta de priorização e decisão, sem realizar etapas adicionais de validação e hierarquização das causas
utilizar o Diagrama de Ishikawa para análise de processos administrativos, quando sua aplicação é restrita a processos produtivos
aplicar o Diagrama de Ishikawa antes de mapear detalhadamente o fluxo do processo por meio de fluxogramas
agrupar as causas em categorias genéricas, o que compromete a identificação objetiva da causa raiz
Na montagem de circuito de iluminação de emergência em prédio público, a exigência funcional básica é:
ter alimentação independente ou comutada para falta de energia.
ser ligado apenas por interruptores manuais de cada sala.
compartilhar o mesmo circuito das tomadas de uso geral.
ser alimentado apenas por reatores eletromagnéticos.
utilizar cabos sem qualquer proteção mecânica.


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
São normas de segurança de laboratório, EXCETO:
Uso de óculos de proteção.
Uso de jaleco.
Uso de sapatos fechados.
Uso de potes plásticos para acondicionar alimentos para consumo no laboratório.
Uso de prendedores de cabelo para cabelos compridos.
Ao contrário de uma instalação para prestação de serviços convencional, a infraestrutura de TI em hospitais e centros de saúde está sujeita a um conjunto rigoroso de normas e requisitos específicos.
Analise os itens a seguir, que apresentam os requisitos que um sistema de cabeamento estruturado projetado para hospitais deve atender.
I.. Redundância obrigatória em áreas críticas (UTI, Centro Cirúrgico, Emergência), para garantir a continuidade operacional e segurança dos pacientes.
II. Blindagem contra interferências eletromagnética (EMI) e radiofrequência (RFI) de baixa necessidade, focada em ambientes com ruído elétrico comum de equipamentos.
III. Ciclo de vida esperado de 15-20 anos, com maior foco em flexibilidade, escalabilidade e resiliência para futuras tecnologias e expansões sem interrupção.
IV. Densidade de pontos alta, com recomendações específicas e pontos adicionais para equipamentos médicos, sistemas de monitoramento e comunicação em cada ambiente clínico.
Está correto o que se afirma em
III e IV, apenas.
I, II e III, apenas.
I, III e IV, apenas.
I, II, III e IV.

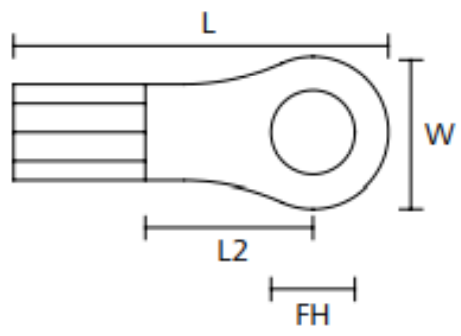

A imagem abaixo representa um dos vários tipos de terminal elétrico utilizado para conectar condutores elétricos:

Fonte: 2 https://www.hellermanntyton.com.br/
Esse tipo de terminal é conhecido como:
Terminal liso.
Terminal isolante.
Terminal olhal.
Terminal forquilha.
Terminal trevo.
Entre as ferramentas utilizadas pelo eletricista em suas rotinas, qual delas é empregada para apertar e desapertar parafusos cujas cabeças tenham fendas ou ranhuras que permitam a entrada da cunha.
Esmerilhadeira.
Chave de fenda.
Chave de boca.
Alicate manual de pressão.
Lima
Um projeto de instalações elétricas é a previsão escrita da instalação, com a localização dos pontos de utilização da energia elétrica, os comandos, o trajeto dos condutores, a seção dos condutores, a carga de cada circuito, a carga total etc. O projeto compreende:
memória, normas técnicas, ergonomia e reserva de carga.
orçamento, SPDA, interruptores diferenciais residuais e aterramento.
memória, conjunto de plantas, especificações e orçamento.
projetos BIM, projetos SPDA, orçamento e especificações.


Seu próximo nível começa aqui
Seu desenvolvimento não pode ter limites. Garanta sua Assinatura Ilimitada e libere uma preparação completa com os melhores professores do Brasil.

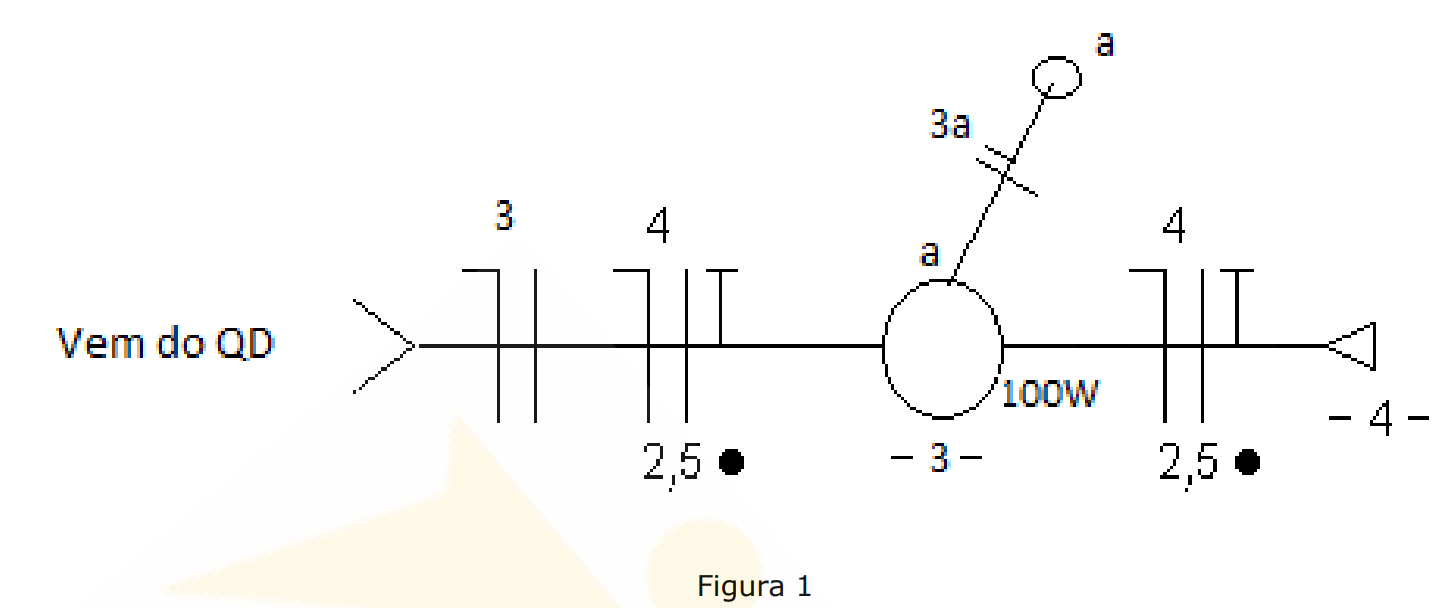

Sobre a Figura 1 abaixo, que apresenta um diagrama unifilar, analise as assertivas que seguem:

I. O circuito 4 é composto pelos condutores fase, neutro e retorno.
II. A seção dos condutores do circuito 4 é 1,5 mm².
III. O circuito 3 é composto pelos condutores fase e neutro.
IV. O circuito 4 alimenta uma tomada de força monofásica.
Quais estão corretas?
Apenas I e III.
Apenas II e III.
Apenas III e IV.
I, II, III e IV.

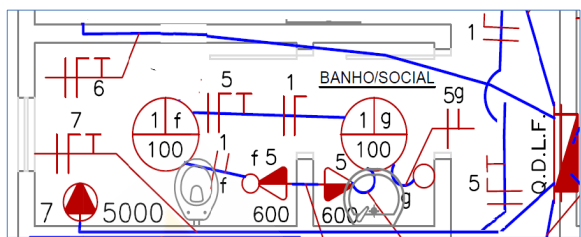

Sobre o diagrama unifilar representado na Figura 3 abaixo, assinale a alternativa INCORRETA.

Figura 3
Os circuitos 5 e 7 são circuitos de força.
O circuito 1 é de iluminação.
O circuito 7 é dedicado à alimentação de uma carga de 5000 W.
O circuito 5 não possui condutor de terra.
O circuito 7 possui condutores de fase, neutro e terra.

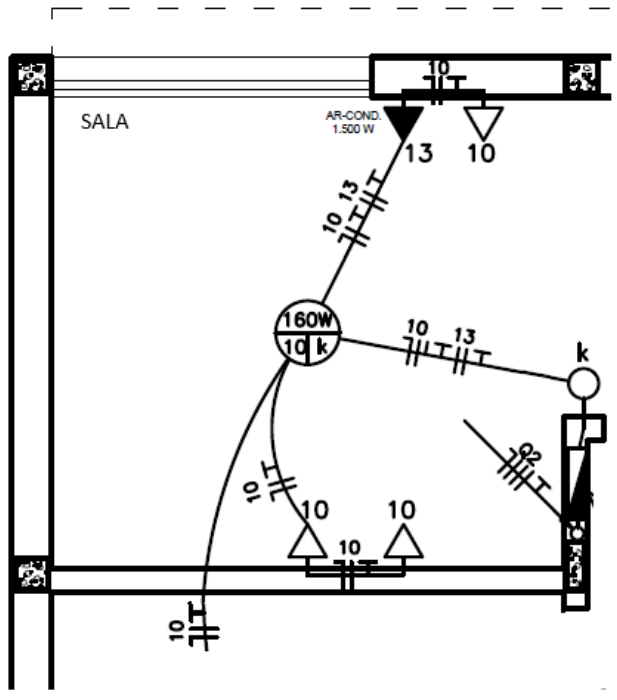

A figura a seguir apresenta o diagrama unifilar de parte de uma instalação elétrica de uma sala de uma pequena edificação residencial.

Sobre esse diagrama, analise as afirmativas a seguir.
I. O interruptor k é do tipo three-way.
II. O circuito 13 alimenta uma tomada alta, de uso especial, bifásica.
III. O circuito 10, nesse cômodo, alimenta três tomadas de uso geral e um centro de luz, o que não é permitido pela NBR 5410.
Está correto o que se afirma apenas em:
II.
I e II.
I e III.
II e III.
Um circuito monofásico de 127 V alimenta as tomadas de uso geral (TUG) em um setor hospitalar. A potência de demanda do circuito é de 2540 W.
O circuito será protegido por disjuntor termomagnético e utiliza condutores de cobre com as seguintes capacidades de condução de corrente:
• 2,5 mm² => 21 A;
• 4 mm² => 28 A;
• 6 mm² => 36 A.
Sabendo que o disjuntor deve ser escolhido com corrente nominal igual ou imediatamente superior à corrente de projeto e deve suportar a corrente nominal do disjuntor, a combinação correta de disjuntor e seção do condutor é:
disjuntor 20 A e condutor 2,5 mm².
disjuntor 25 A e condutor 2,5 mm².
disjuntor 25 A e condutor 4 mm².
disjuntor 32 A e condutor 4 mm².
Em novas montagens de quadro geral de escola pública, a boa prática para o condutor neutro é:
ter barramento próprio, isolado do barramento de proteção.
ligar neutro e proteção no mesmo barramento metálico.
ser usado como retorno de iluminação em caso de falta.
compartilhar o mesmo borne de fase mais carregada.
ser dispensado em circuitos monofásicos curtos.


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
A espessura das linhas em um projeto técnico indica diferentes hierarquias e tipos de elementos.
Certo
Errado
Os diagramas unifilares e trifilares são ferramentas fundamentais para o planejamento e operação de sistemas elétricos. Sobre o uso desses diagramas, marque a alternativa correta:
Diagramas unifilares representam a conexão dos componentes de um sistema elétrico de forma simplificada, utilizando uma única linha para representar múltiplos condutores.
Diagramas unifilares apresentam todos os detalhes dos condutores, como seções e tipos de isolamentos, enquanto os diagramas trifilares omitem essas informações.
Diagramas trifilares são utilizados exclusivamente em sistemas de distribuição de energia de baixa tensão.
Diagramas unifilares dispensam a indicação de dispositivos de proteção, já que se concentram apenas nos condutores e cargas conectadas.
O diagrama elétrico utiliza símbolos gráficos padronizados que representam uma instalação elétrica ou parte dela, proporcionando uma linguagem universal para qualquer eletricista, independente do país. Existem quatro tipos principais de diagramas elétricos: O diagrama unifilar, o diagrama multifilar, o diagrama trifilar e o:
Diagrama funcional.
Diagrama de disposição.
Diagrama de capacidade.
Diagrama de interligação.
Diagrama de alimentação.
De acordo com o Operador Nacional do Sistema Elétrico (ONS), sobre a Organização da Operação, assinalar a alternativa INCORRETA.
Cabe ao CNOS (Centro Nacional de Operação do Sistema) a coordenação, a supervisão e o controle da operação da Rede de Operação e das bacias hidrográficas.
Cabe ao COL (Centro de Operação Local) a supervisão e o controle da Rede de Operação Nacional/Estadual nas instalações e nos serviços para os quais foram contratados.
Cabe aos Agentes de Geração, Transmissão e Distribuição a supervisão, o comando e a execução da operação das instalações que fazem parte da Rede de Operação, bem como a coordenação, a supervisão, o controle, o comando e a execução da operação das instalações que não fazem parte da Rede de Operação.
Cabe ao COSR (Centros Regionais próprios do ONS) e ao COS (Centros de Operação de Sistema contratados pelo ONS) a supervisão e o controle da Rede de Operação sistêmica, bem como a coordenação, a supervisão e o controle da operação da Rede de Operação Regional/Local e dos Sistemas de Reservatórios.

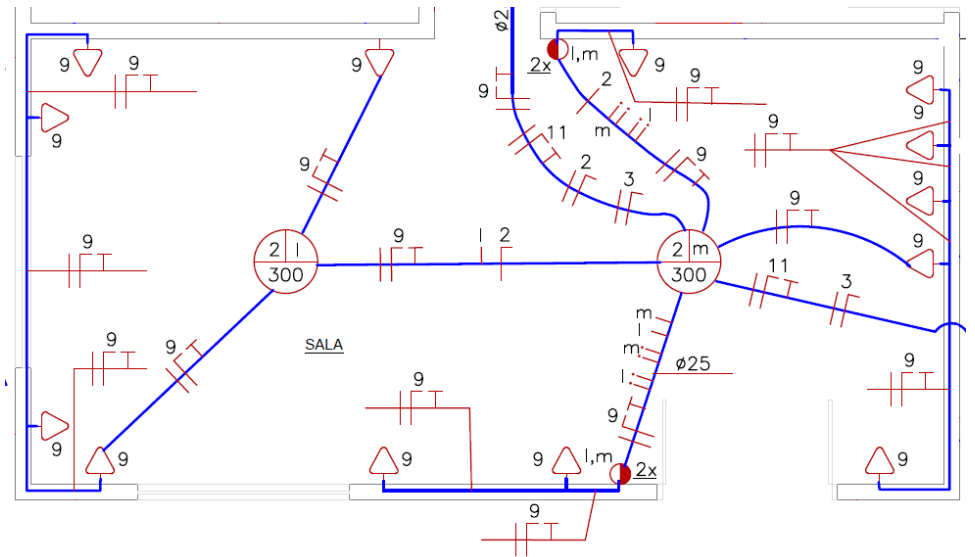

Sobre o diagrama unifilar apresentado na Figura 2 abaixo, assinale a alternativa INCORRETA.

Figura 2
O circuito 2 é de força.
Os circuitos 3 e 11 passam pela sala, sem, no entanto, serem utilizados nas instalações elétricas do aposento.
O circuito 9 é um circuito de força.
O circuito 9 acompanha condutor de terra.
