Questões de Concurso sobre Subestações

Considere o modelo elétrico de um transformador real abaixo.

O parâmetro

A figura que segue apresenta a montagem de um tipo de fusível de proteção conhecido como:

-

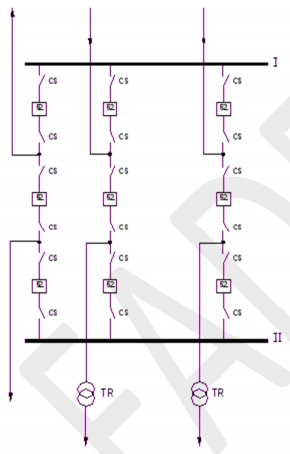

Na operação dos sistemas de abastecimento de água e de esgotamento sanitário, é necessário o fornecimento ininterrupto de energia elétrica. A continuidade no fornecimento é afetada pelo número de interrupções em um determinado período, bem como a sua duração. Tendo em vista a minimização dessas ocorrências, são projetadas subestações com esquemas operativos mais confiáveis. O esquema representado a seguir é usualmente usado.

Esse esquema é conhecido como

Considerando que a figura precedente representa um quadro elétrico, em que DTM significa disjuntor termomagnético e IDR, interruptor diferencial-residual, julgue os itens a seguir.

I O DTM na entrada do circuito é uma representação simplificada de um disjuntor tripolar.

II O DTM da entrada, devido à posição em que foi instalado, pode ser utilizado como dispositivo de proteção contra surtos para o quadro.

III O IDR do circuito 11 compara as correntes que circulam entre duas fases

IV Os IDRs do quadro podem ser substituídos por um único IDR tripolar, posto na entrada, após o DTM.

Estão certos apenas os itens

Com relação à proteção de subestação de energia elétrica, analise as afirmativas a seguir.

I Em uma subestação unitária com capacidade instalada menor ou igual a 300 kVA, a proteção geral na média tensão deve ser realizada por meio de um disjuntor acionado através de relés secundários com as funções 50 e 51, fase e neutro (onde é fornecido o neutro), ou por meio de chave seccionadora e fusível, sendo que, neste caso, adicionalmente, a proteção geral, na baixa tensão, deve ser realizada através de disjuntor.

II Em uma subestação com capacidade instalada maior que 300 kVA, a proteção geral na média tensão deve ser realizada exclusivamente por meio de um disjuntor acionado através de relés secundários com as funções 50 e 51, fase e neutro (onde é fornecido o neutro).

III Os dispositivos que garantem simultaneamente a proteção contra correntes de sobrecarga e contra correntes de curto-circuito devem poder interromper qualquer sobrecorrente menor ou igual à corrente de curto-circuito presumida no ponto em que o dispositivo está instalado. Tais dispositivos podem ser disjuntores acionados através de relés secundários com as funções 50 e 51, fase e neutro (onde é fornecido o neutro). Porém serão aceitos relés com princípio de funcionamento com retardo a líquido.

Das afirmativas acima:

Analise as afirmativas abaixo, dê valores Verdadeiro (V) ou Falso (F), tendo como base os termos utilizados em sistemas de alta tensão em subestação e também descritos na NBR correspondente.

-

( ) Sistema com neutro ressonante é um sistema com um ou mais pontos neutros ligados à terra por reatâncias que compensam aproximadamente a componente capacitiva da corrente de falta fase terra.

( ) Força eletromotriz do ponto de joelho nominal é o limite inferior da força eletromotriz do ponto de joelho para um transformador de corrente de proteção classe PX ou PXR.

-

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Assinale a alternativa que indica o item onde a tarefa de realizar verificação precisa, por meio de controles visuais e valores de operação corretos expostos aos equipamentos tem aplicação:

Considere: − Determinação da capacidade de corte de disjuntores e fusíveis.

− Regulação e coordenação dos dispositivos de proteção.

− Previsão das condições limites de esforços térmicos e eletrodinâmicos dos elementos de uma rede de alimentação.

As três afirmações correspondem aos objetivos

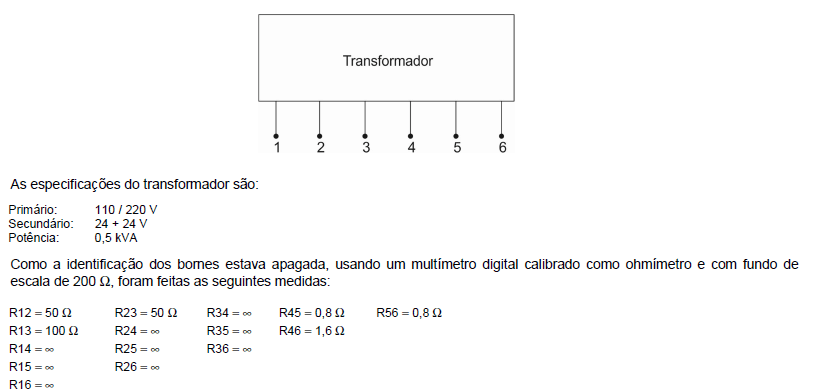

Um equipamento de bancada possui um transformador embutido, mas seus terminais são acessíveis externamente para uso em testes de dispositivos, como mostra a figura abaixo.

Nesse caso, é correto afirmar que os bornes

A tabela precedente apresenta informações acerca da capacidade de corrente em condutores de cobre de cabos disponíveis para compra no mercado. Com base na descrição do equipamento II apresentada no texto 6A2AAA e considerando que a constante de resistividade do cobre seja 60 e que o máximo de queda admissível seja 3%, assinale a opção que indica a seção mínima de condutores a ser utilizada.

O que caracteriza um tipo determinado de disjuntor é maneira pela qual os arcos elétricos são extintos em seus contatos. Assinale a alternativa que não apresenta um tipo de disjuntor:

De acordo com as boas práticas e normas aplicáveis, assinale a alternativa que indica como os ensaios de rotina devem ser aplicados respectivamente.
